Svängspännare heavy, förlängd spännväg, Form A, med hållarm

Tillbaka

Produkter
- Spännteknik
  - Arbetsstycke spännteknik
    - Spännelement
      - Svängspännare
        Svängspännare heavy förlängd spännväg

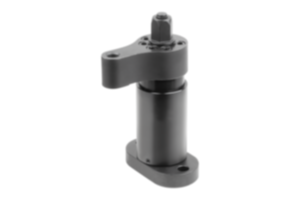

        Svängspännare heavy, förlängd spännväg, Form A, med hållarm

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Snabbspännarna i varianten heavy med förlängd spännväg passar extra bra för automatiserad fastspänning.

I början av fastspänningen svänger hållarmen 90° nedåt genom den integrerade styrningskurvan. Efter denna svängrörelse går spännrörelsen linjärt nedåt.Material:Seghärdat stål.Utförande:Brunerat.Manövrering:Slagskruvdragare med inställbart vridmoment.Fördelar:- Passar för automatisering
- Höga spännkrafter

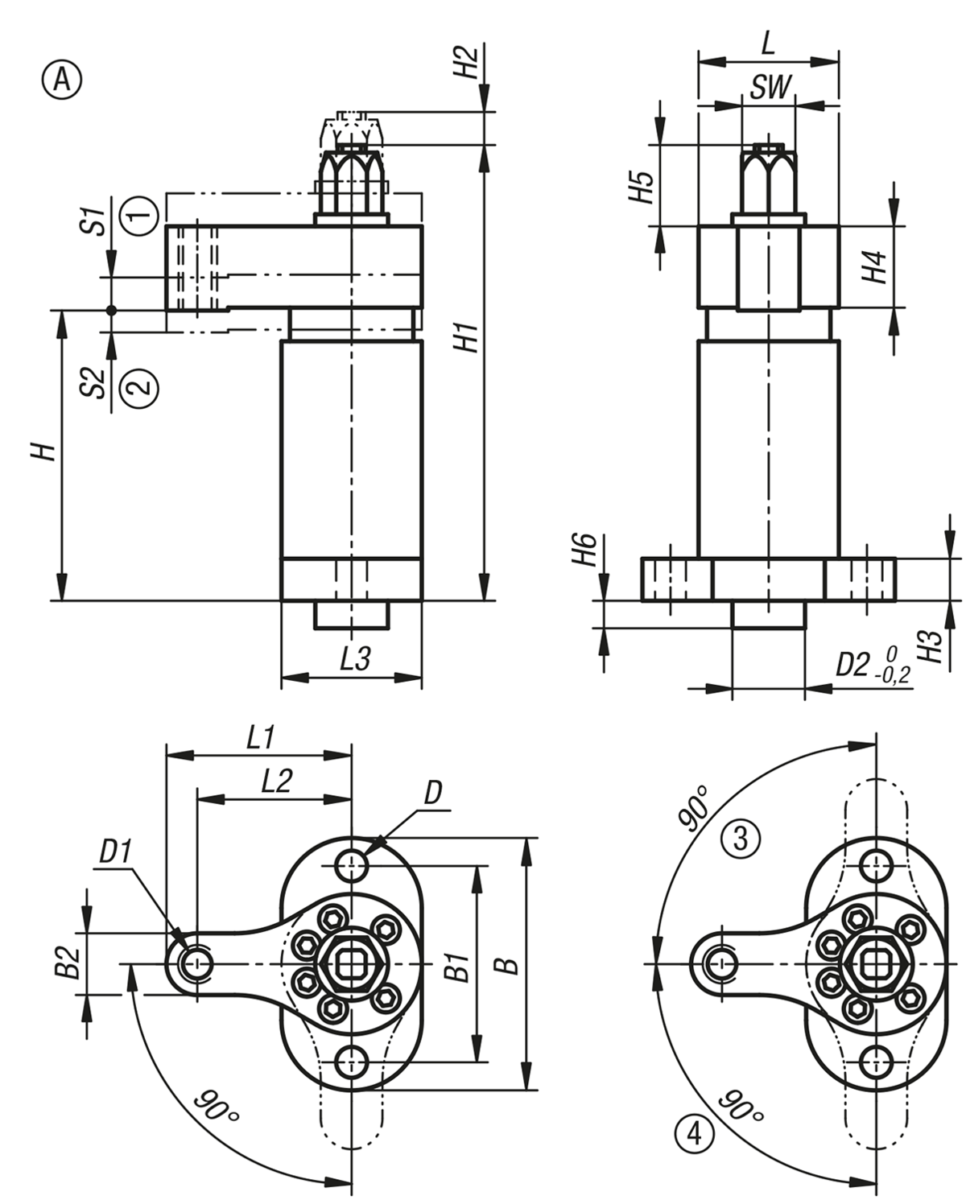

- Snabb fastspänningLeveransomfattningSvängspännare inklusive positioneringsbussning.Ritningsinformation:

1) Svängrörelse
2) Spännslag
3) Vänstersvängande
4) Högersvängande

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K2053_A Svängspännare heavy, förlängd spännväg, Form A, med hållarm

199 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Utförande 1	Form	Form-typ	B	B1	B2	D	D1	D2	H	H1	H2	H3	H4	H5	H6	L	L1	L2	L3	S1	S2	SW	Åtdragnings- moment max. Nm	Spännkraft kN	CAD	Tillb.	Pris	Beställ
K2053.1061	högersvängd	A	med spännarm	90	70	22	11	M12	26	105	164	31	15	30	29	10	50	66	55	50	31	10	19	28	6			4 921,00 SEK
K2053.0061	vänstersvängd	A	med spännarm	90	70	22	11	M12	26	105	164	31	15	30	29	10	50	66	55	50	31	10	19	28	6			4 921,00 SEK
