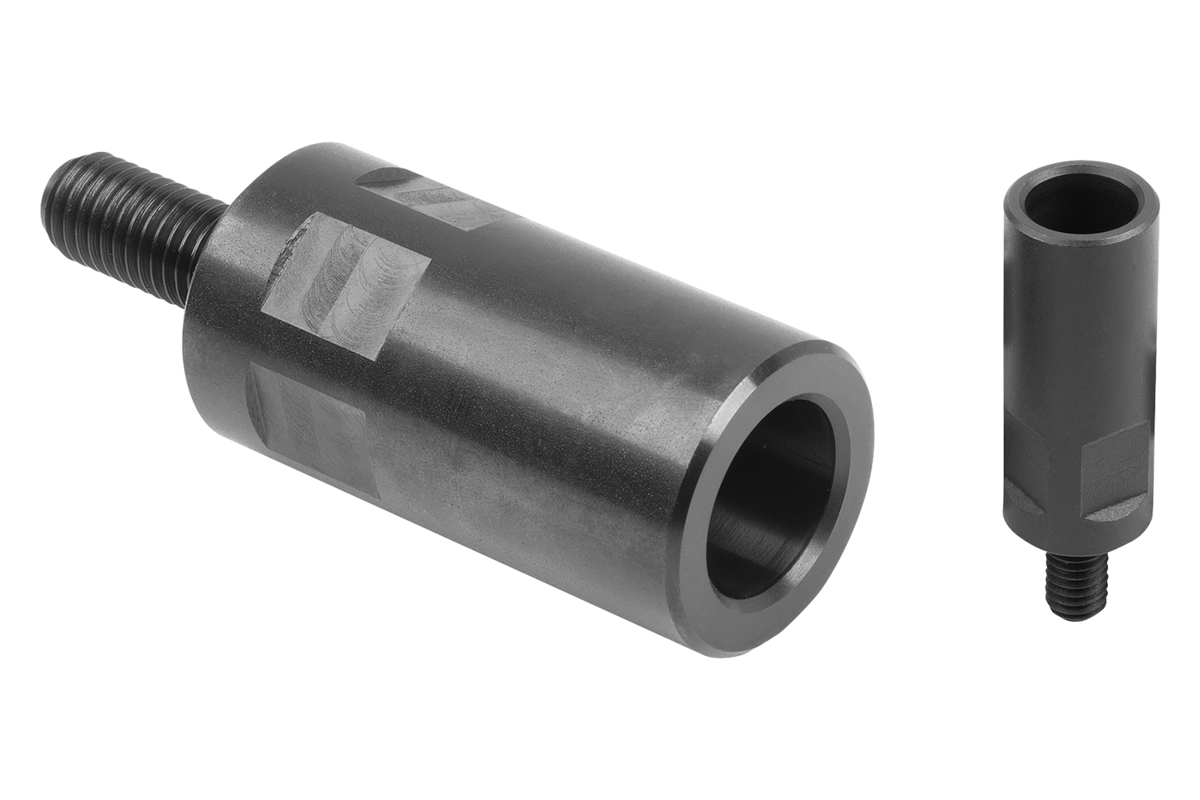

        Spännhakshållare

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Seghärdat stål.Utförande:Brunerat.Anmärkning:Spännhakshållarna används för att styra och höja spännhakar.Tillbehör:Spännhakar K0014.
Höjdcylinder K0018.

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0017 Spännhakshållare

242 kB

Ritningar (total översikt)

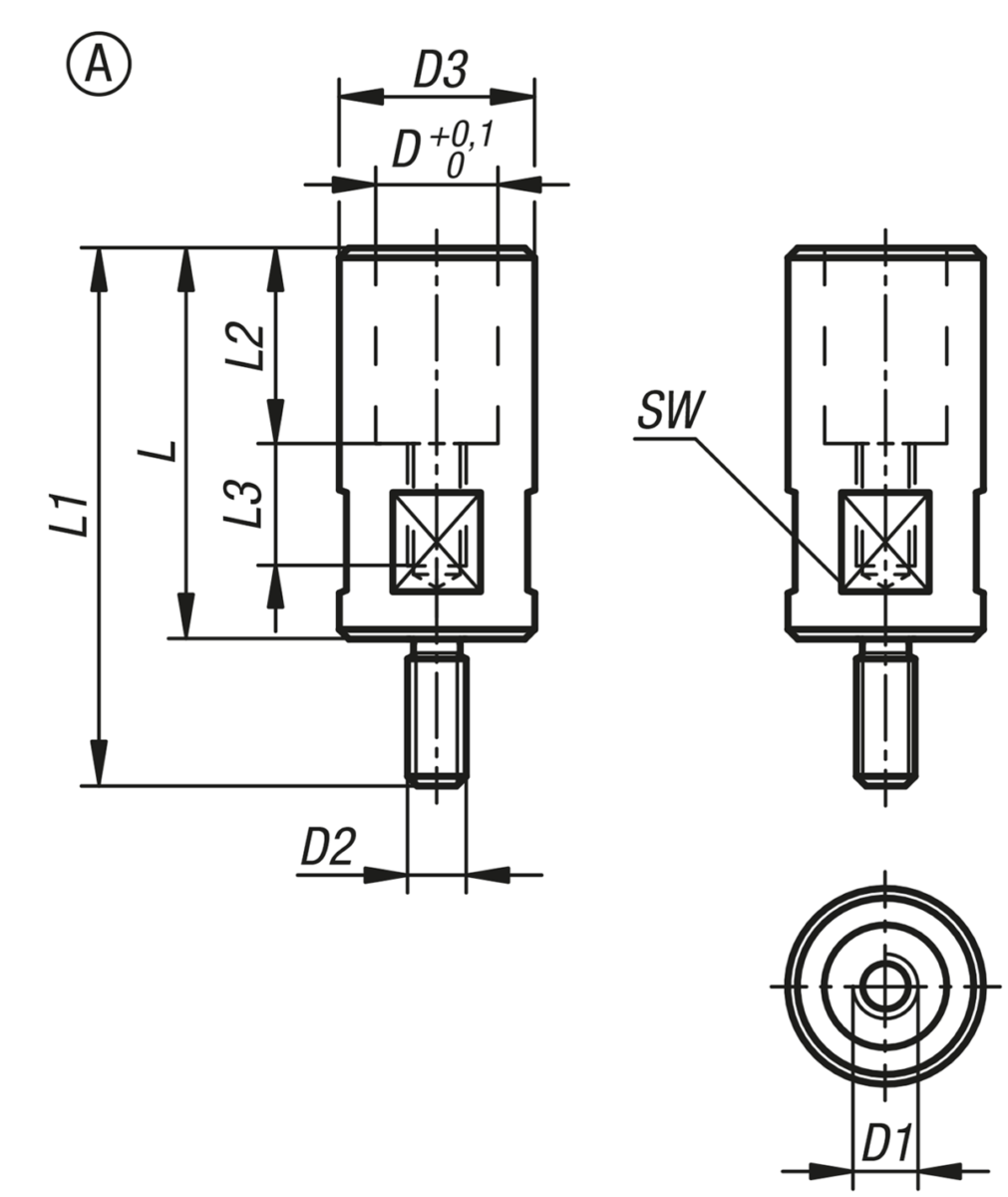

Spännhakshållare, Form A, med fyrkant

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Form-typ	D	D1	D2	D3	L	L1	L2	L3	SW	Åtdragnings- moment max. Nm	CAD	Tillb.	Pris	Beställ
K0017.04035	A	med fyrkant	10	M4	M6	14	35	46	16	13	12	2,7			187,45 SEK
K0017.06040	A	med fyrkant	12	M6	M8	16	40	54	19	14	13	7			210,76 SEK

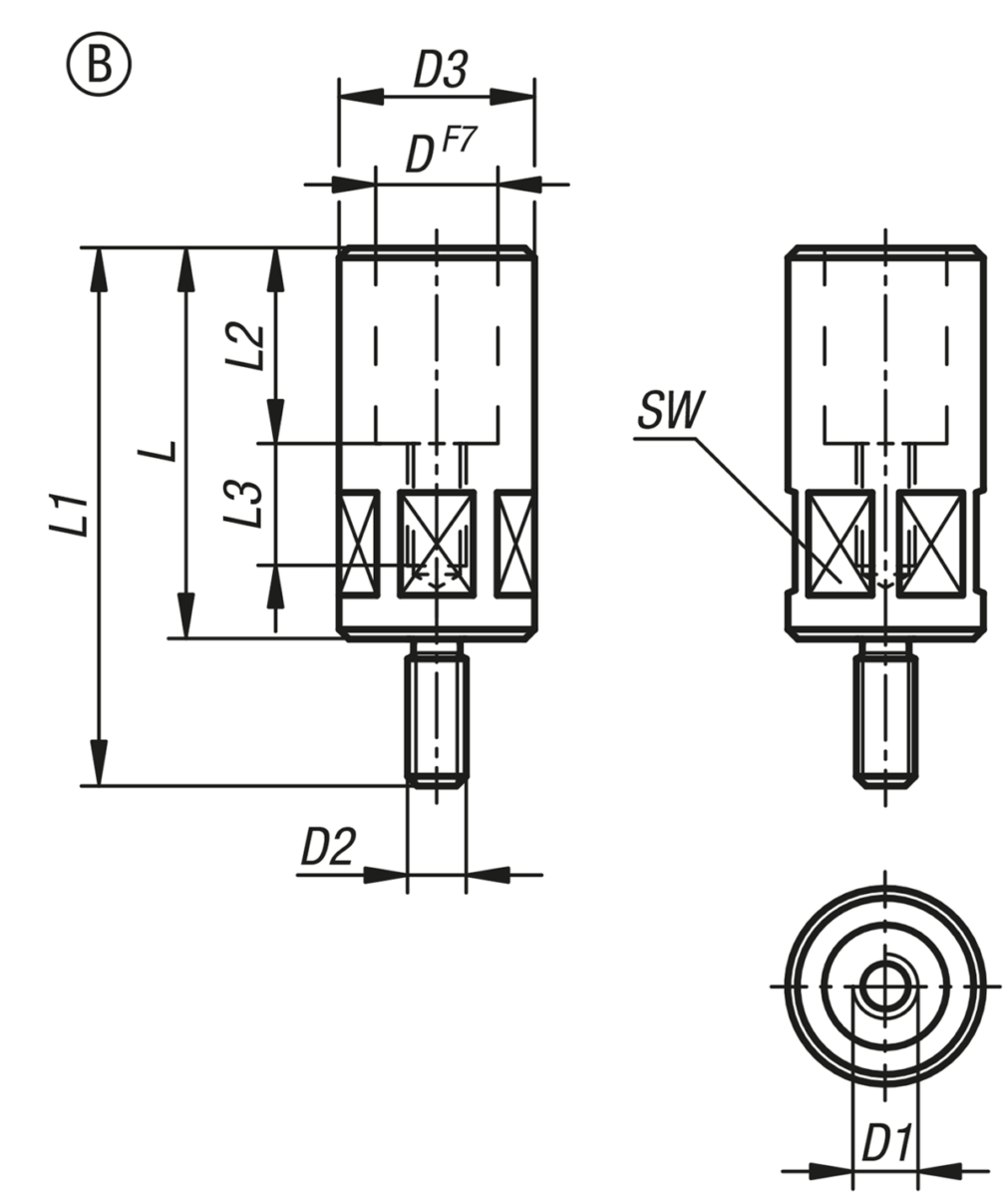

Spännhakshållare, Form B, med sexkant

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Form-typ	D	D1	D2	D3	L	L1	L2	L3	SW	Åtdragnings- moment max. Nm	Pris
K0017.08055	B	med sexkant	18	M8	M8	24	55	74	25	20	22	29,4	222,42 SEK
K0017.10063	B	med sexkant	20	M10	M12	32	63	93	30	21	30	39,2	254,76 SEK
K0017.10080	B	med sexkant	20	M10	M12	32	80	110	30	23	30	39,2	275,35 SEK
K0017.12080	B	med sexkant	25	M12	M12	40	80	110	40	25	36	49	319,54 SEK
K0017.12100	B	med sexkant	25	M12	M12	40	100	130	40	28	36	49	349,17 SEK
K0017.16080	B	med sexkant	32	M16	M16	50	80	110	40	25	46	78,4	414,05 SEK
K0017.16100	B	med sexkant	32	M16	M16	50	100	130	40	28	46	78,4	452,41 SEK
