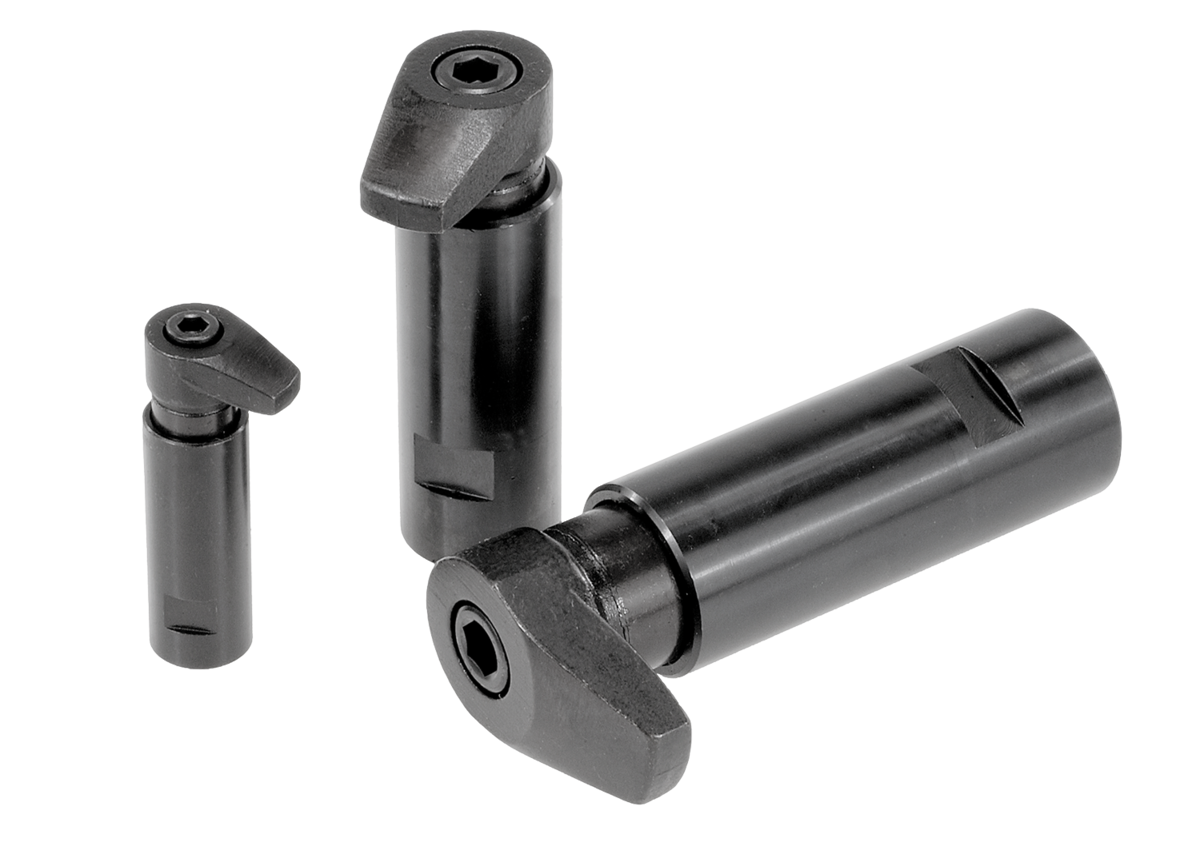

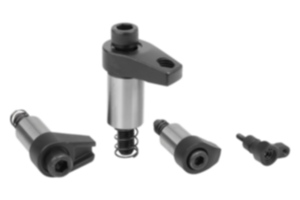

        Spännhakar

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:Seghärdat stål, seghärdat.Utförande:Form A–C: brunerad. Skaftdiametern slipad.

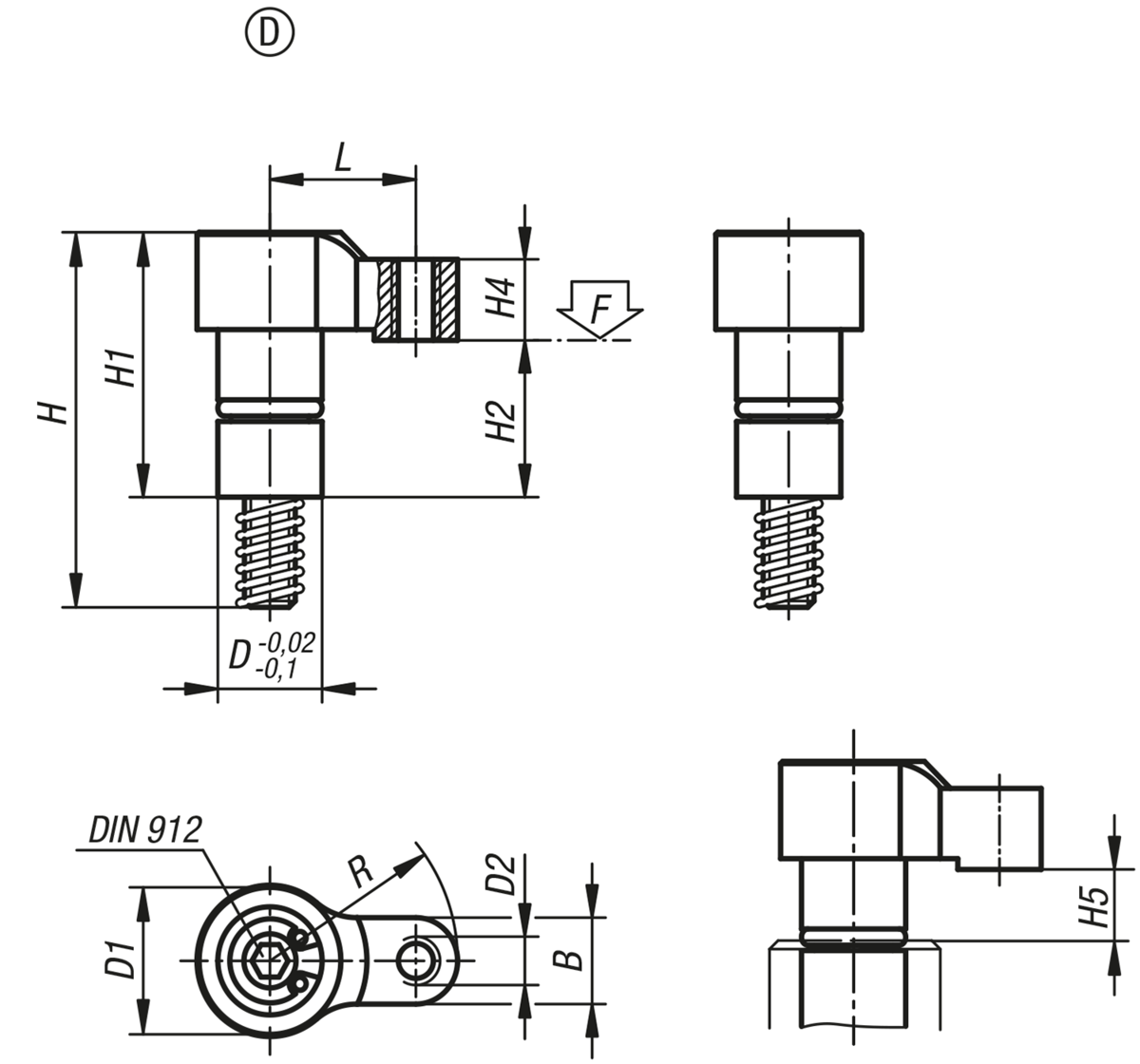

Form D: brunerad.Anmärkning:De spännkrafter och åtdragningsmoment som anges gäller inom det angivna spännområdet (H5).Fördelar:Kompakt design för trånga utrymmen
Många varianter och storlekarTillbehör:Spännhakshållare K0017.
Spännhakshållare K0851.
Höjdcylinder K0018.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0014 Spännhakar

254 kB

Ritningar (total översikt)

Spännhakar slipade, Form A

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	H	H1	H2	H3	H4	H5 max. Spännområde	B	R	Cylinderskruv DIN 912	Åtdragnings- moment max. Nm	F max. kN	CAD	Tillb.	Pris	Beställ
K0014.110030	A	20	25	75	54	30	9	10	12	12	30	M10x65	37,2	13			385,89 SEK
K0014.110040	A	20	25	75	54	30	9	10	12	12	40	M10x65	31,4	9,8			388,93 SEK

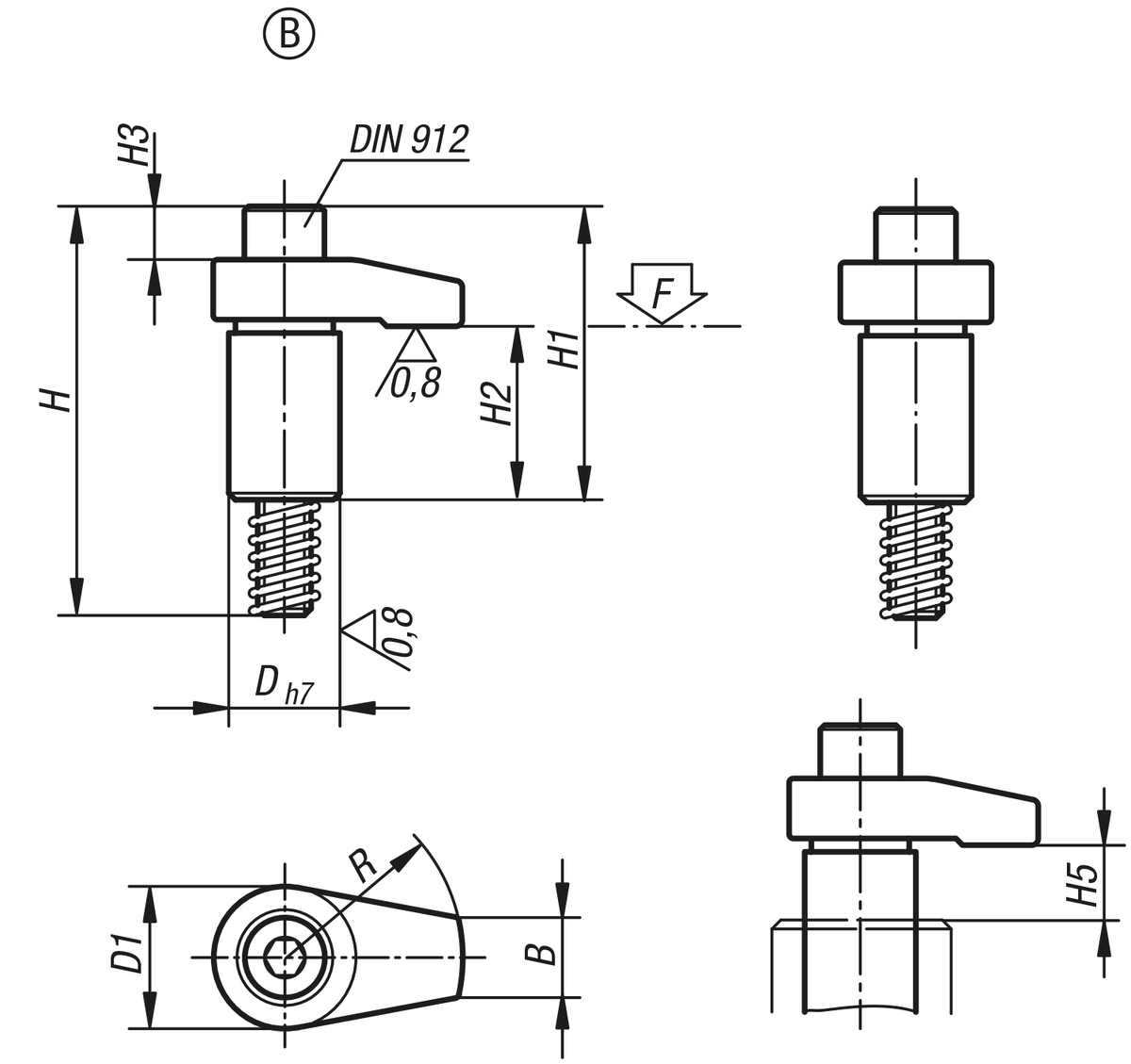

Spännhakar slipade, Form B

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	H	H1	H2	H3	H4	H5 max. Spännområde	B	R	Cylinderskruv DIN 912	Åtdragnings- moment max. Nm	F max. kN	Pris
K0014.208020	B	18	22	58	37	23	2	7	10	10	20	M8x50	37,2	13,6	493,81 SEK
K0014.208025	B	18	22	58	37	23	2	7	10	10	25	M8x50	32,3	10,9	498,75 SEK
K0014.208030	B	18	22	58	37	23	2	7	10	10	30	M8x50	29,4	9	502,46 SEK
K0014.212040	B	25	32	92	66	39	11	12	15	18	40	M12x80	58,8	17,5	498,66 SEK
K0014.212050	B	25	32	92	68	39	11	12	15	18	50	M12x80	49	14	530,86 SEK
K0014.212060	B	25	32	92	68	39	11	12	15	18	60	M12x80	45,1	11,6	542,26 SEK
K0014.216040	B	32	36	101	75	39	15	15	15	22	40	M16x85	166,6	37,9	675,83 SEK
K0014.216050	B	32	36	101	75	39	15	15	15	22	50	M16x85	147	30,4	763,61 SEK
K0014.216060	B	32	36	101	75	39	15	15	15	22	60	M16x85	127,4	25,2	786,03 SEK

Spännhakar slipade, Form C

Mer information

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	D	D1	D2	H	H1	H2	H3	H4	H5 max. Spännområde	B	L	R	Cylinderskruv DIN 912	Åtdragnings- moment max. Nm	F max. kN	Pris
K0014.312140	C	25	32	M12	92	66	39	11	10	15	18	31	40	M12x80	58,8	22,6	560,41 SEK
K0014.312150	C	25	32	M12	92	68	39	11	13	15	18	38	50	M12x80	49	18,5	640,97 SEK
K0014.312160	C	25	32	M12	92	68	39	11	13	15	18	46	60	M12x80	45,1	15,2	670,42 SEK
K0014.316150	C	32	36	M12	101	75	39	15	16	15	22	38	50	M16x85	147	38	792,87 SEK
K0014.316160	C	32	36	M12	101	75	39	15	16	15	22	46	60	M16x85	127,4	33	832,58 SEK
