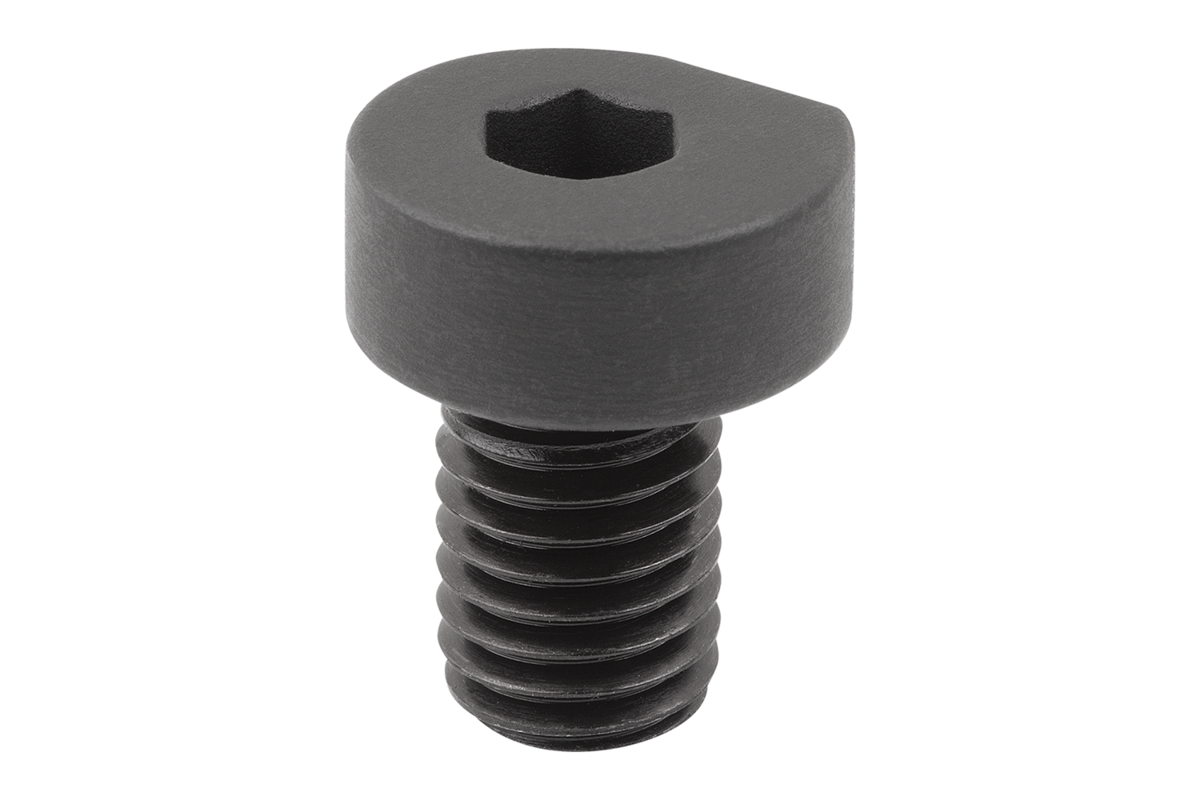

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Seghärdat stål.Utförande:Brunerat.Anmärkning:Måttet A gäller avståndet från arbetsstycket till gängans mitt (spännskruv).

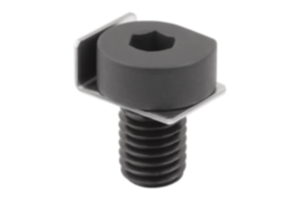

För att minimera repor på arbetsstycket rekommenderas Form B med spännplåt.
Fördelar:- Kompakt modell
- Snabb och enkel fastspänning av komponenter
Tillbehör:Spännplåt K2050.Ritningsinformation:
(1) Spännplåt
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K2048_A Spännexcenter stål, Form A 290 kB

Ritningar

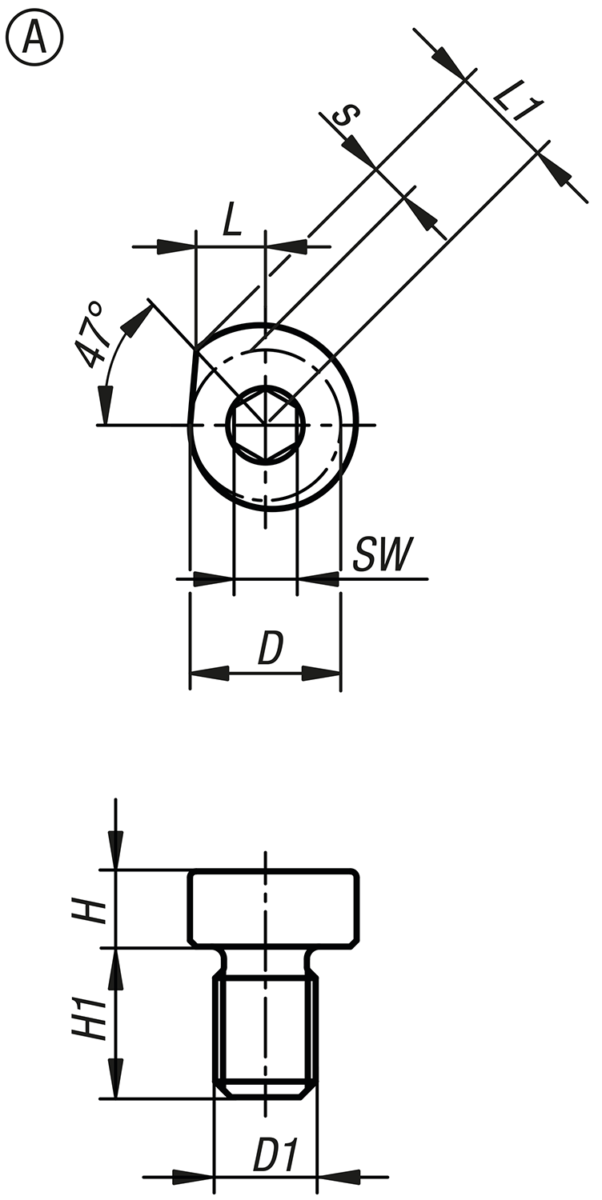

Spännexcenter stål, Form A

Artikelval/-filter.

Beställningsnr.FormForm-typADD1HH1LL1Slag
S
SWSpännkraft
kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K2048.060Autan spännplåt5,910M65956,81,842,27,4 146,66 SEK
K2048.080Autan spännplåt7,112M861268,22,254,718 157,15 SEK
K2048.100Autan spännplåt8,314M1071579,52,567,935 164,83 SEK
K2048.120Autan spännplåt9,516M12818810,92,981460 172,60 SEK
