        Spännbultar i stål eller rostfritt stål med adapterplatta
        Spännbultar i stål eller rostfritt stål med adapterplatta, Form A

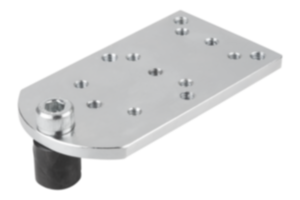

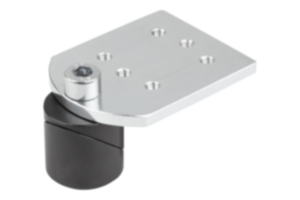

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Adapterplatta i stål.
Klämkilar i stål 1.0715 eller rostfritt stål 1.4305Utförande:Förzinkad adapterplatta.
Klämkilar brunerade eller blanka.Anmärkning:Genom adapterplattorna passar de för Kipp snabbspännare med hålbild 3, för plattor med hålraster eller plattor med hål Ø16 mm, Ø20 mm eller Ø28 mm.
När man vrider på cylinderskruven spänns spännbultens delar i hålet.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1506_A Spännbultar i stål eller rostfritt stål med adapterplatta, Form A

246 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	B	B1	B2	D	D1	H	H1	L	L1	L2	L3	L4	S	SW	Pris
K1506.0016	A	stål	52	13	26	16	M5	30,5	17,5	66	11	30	13	26	5	6	277,13 SEK
K1506.1020	A	rostfritt stål	52	13	26	20	M5	34	21	66	11	30	13	26	5	6	304,51 SEK
K1506.0028	A	stål	52	13	26	28	M5	41	28	66	11	30	13	26	5	6	359,48 SEK
