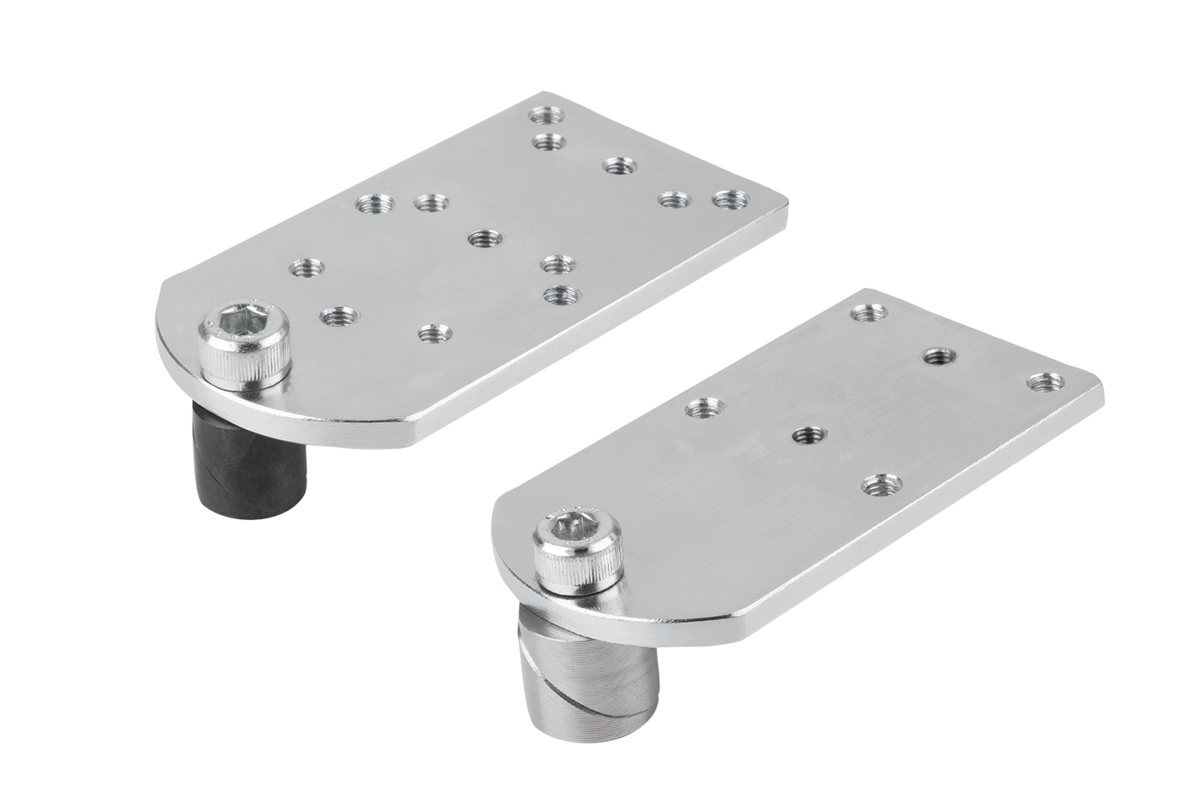

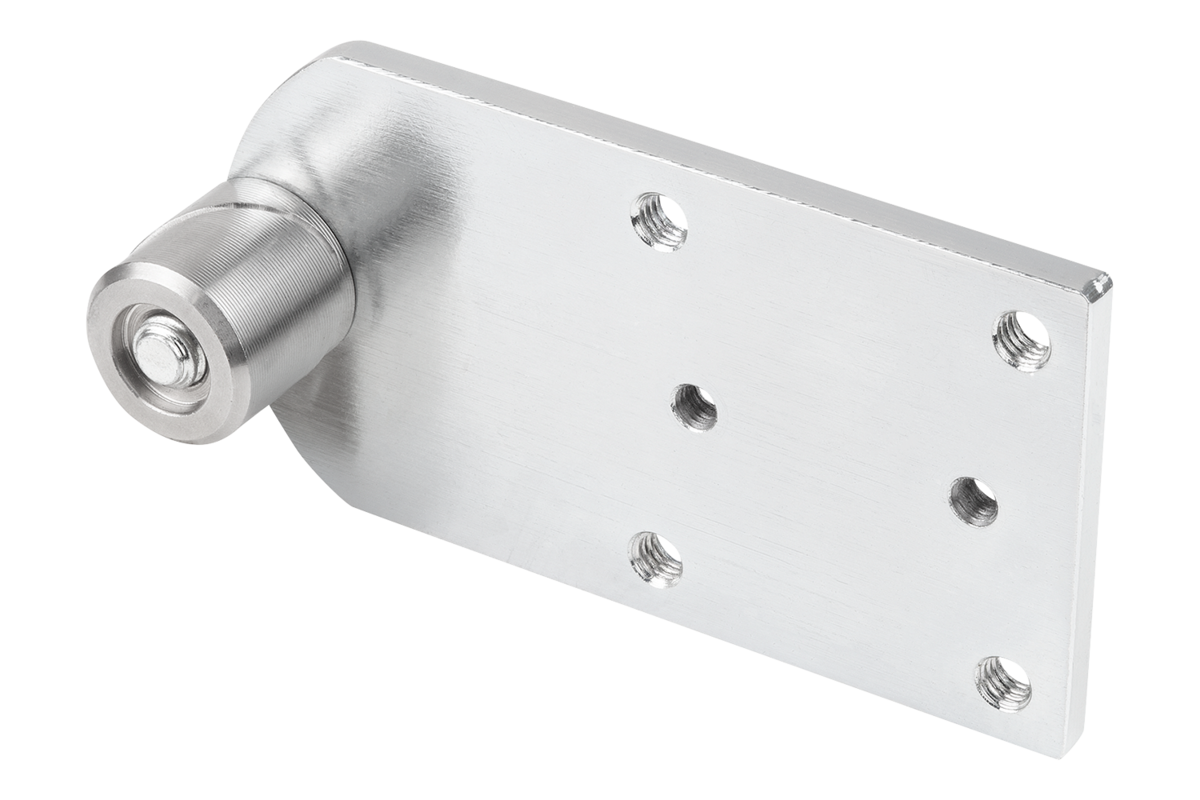

        Spännbultar i stål eller rostfritt stål med adapterplatta

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar

BeskrivningMaterial:

Adapterplatta i stål.
Klämkilar i stål 1.0715 eller rostfritt stål 1.4305.

Utförande:Förzinkad adapterplatta.
Klämkilar brunerade eller blanka.Anmärkning:Genom adapterplattorna passar de för snabbspännare med hålbild 3 eller 4, för plattor med hålraster eller plattor med hål Ø16 mm, Ø20 mm eller Ø28 mm.
När man vrider på cylinderskruven spänns spännbultens delar i hålet.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1506 Spännbultar i stål eller rostfritt stål med adapterplatta

413 kB

Ritningar (total översikt)

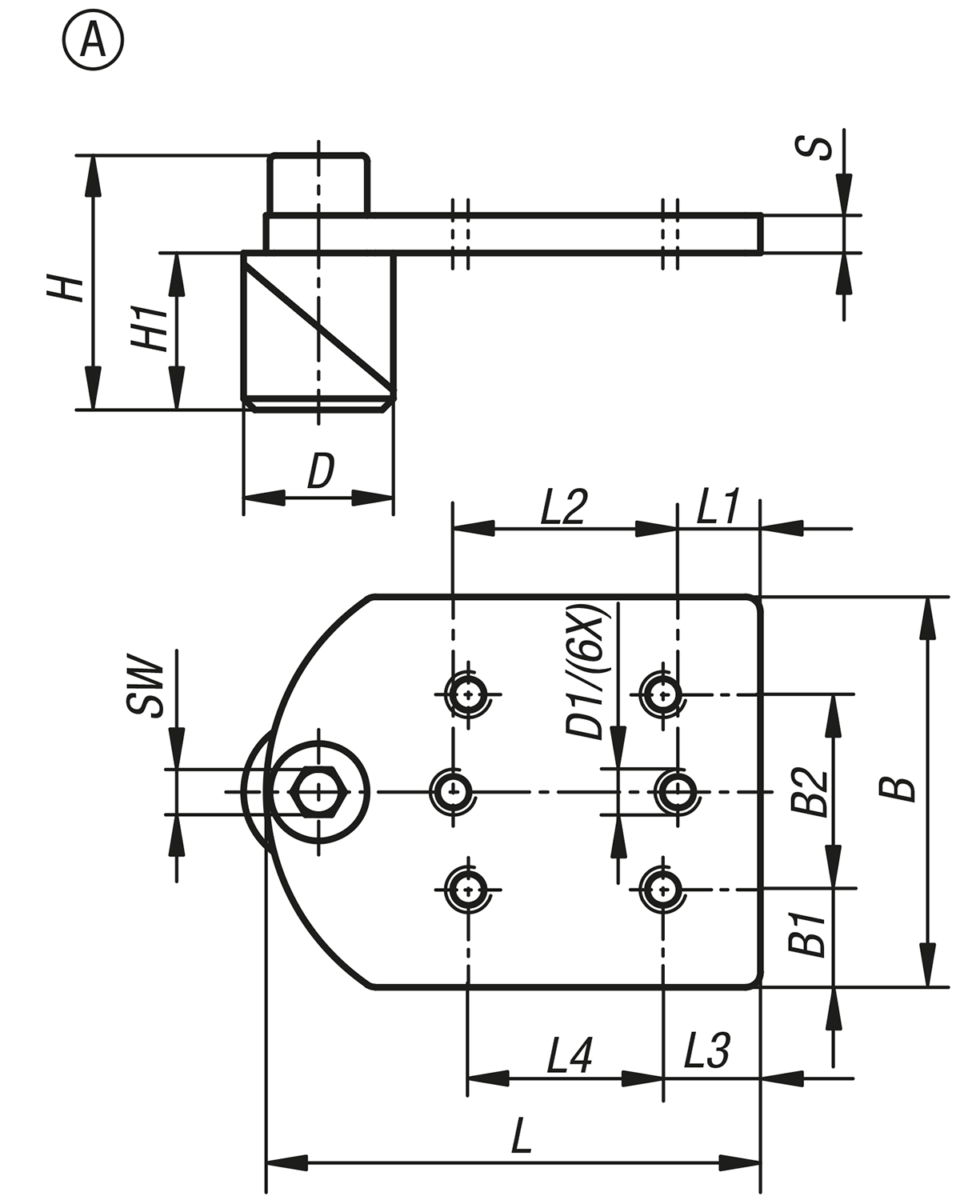

Spännbultar i stål eller rostfritt stål med adapterplatta, Form A

Mer information

Ritningar

Spännbultar i stål eller rostfritt stål med adapterplatta, Form A

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	B	B1	B2	D	D1	H	H1	L	L1	L2	L3	L4	S	SW	Pris

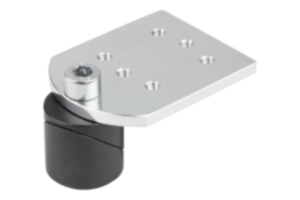

K1506.0016	A	stål	52	13	26	16	M5	30,5	17,5	66	11	30	13	26	5	6	295,11 SEK
K1506.1020	A	rostfritt stål	52	13	26	20	M5	34	21	66	11	30	13	26	5	6	324,28 SEK
K1506.0028	A	stål	52	13	26	28	M5	41	28	66	11	30	13	26	5	6	382,83 SEK

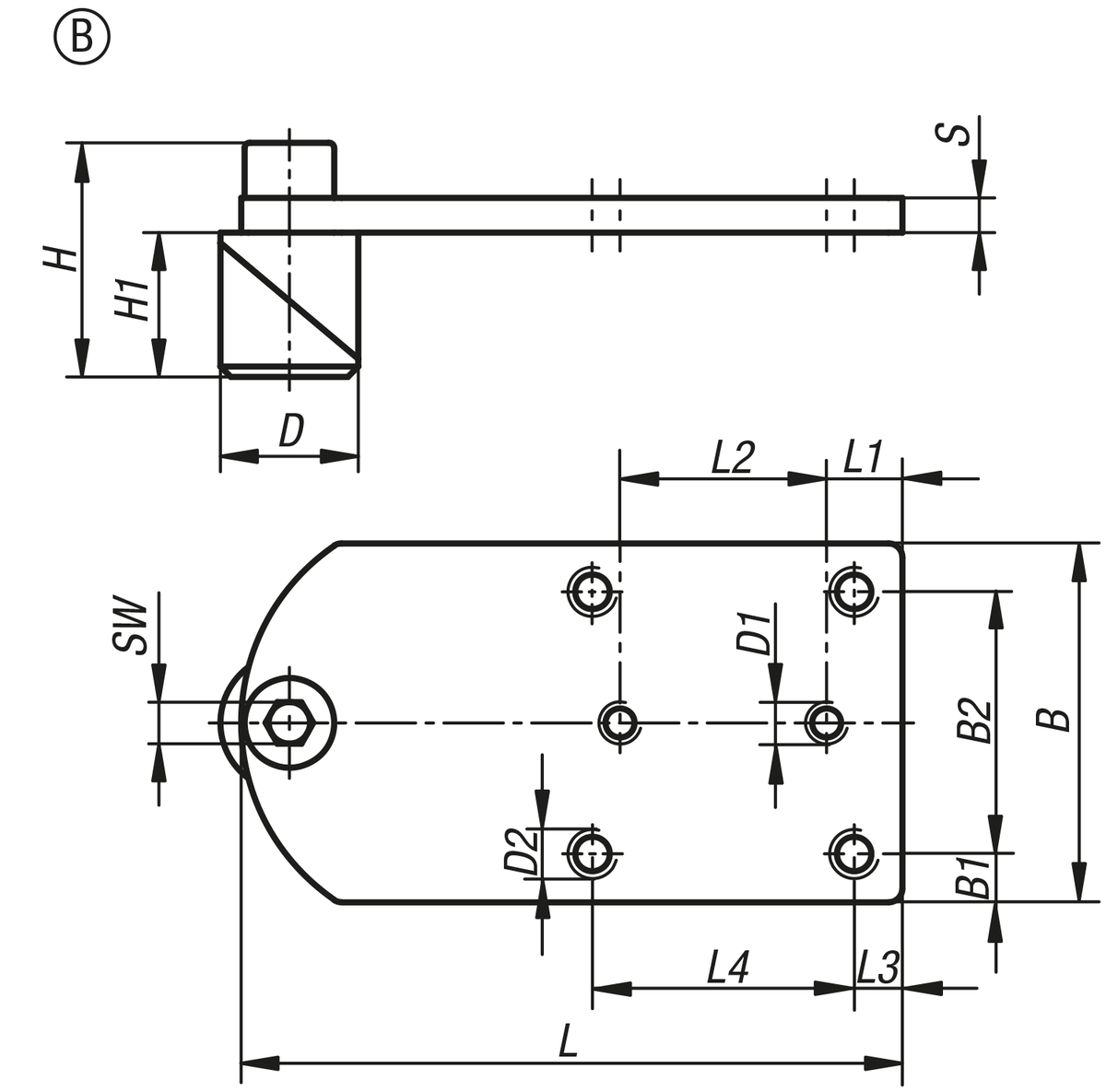

Spännbultar i stål eller rostfritt stål med adapterplatta, Form B

Mer information

Ritningar

Spännbultar i stål eller rostfritt stål med adapterplatta, Form B

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	B	B1	B2	D	D1	D2	H	H1	L	L1	L2	L3	L4	S	SW	Pris
K1506.0116	B	stål	52	7	38	16	M5	M6	30,5	17,5	96	11	30	7	38	5	6	308,14 SEK
K1506.1120	B	rostfritt stål	52	7	38	20	M5	M6	34	21	96	11	30	7	38	5	6	337,30 SEK
K1506.0128	B	stål	52	7	38	28	M5	M6	41	28	96	11	30	7	38	5	6	395,84 SEK

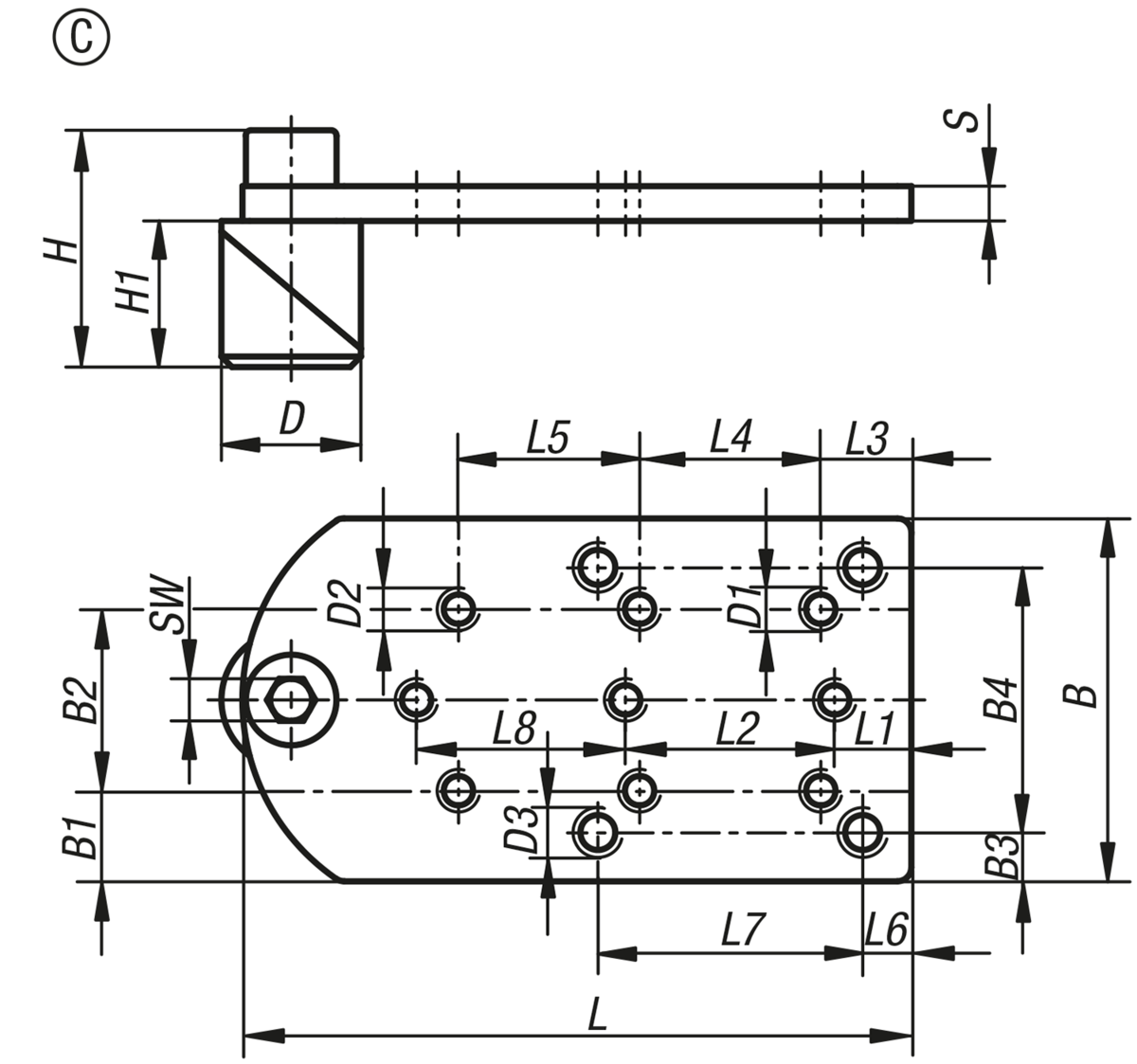

Spännbultar i stål eller rostfritt stål med adapterplatta, Form C

Mer information

Ritningar

Spännbultar i stål eller rostfritt stål med adapterplatta, Form C

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	B	B1	B2	B3	B4	D	D1	D2	D3	H	H1	L	L1	L2	L3	L4	L5	L6	L7	L8	S	SW	Pris

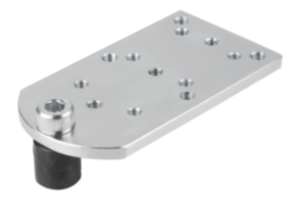

K1506.0216	C	stål	52	13	26	7	38	16	M5	M5	M6	30,5	17,5	96	11	30	13	26	26	7	38	30	5	6	363,67 SEK
K1506.1220	C	rostfritt stål	52	13	26	7	38	20	M5	M5	M6	34	21	96	11	30	13	26	26	7	38	30	5	6	393,05 SEK
K1506.0228	C	stål	52	13	26	7	38	28	M5	M5	M6	41	28	96	11	30	13	26	26	7	38	30	5	6	451,49 SEK
