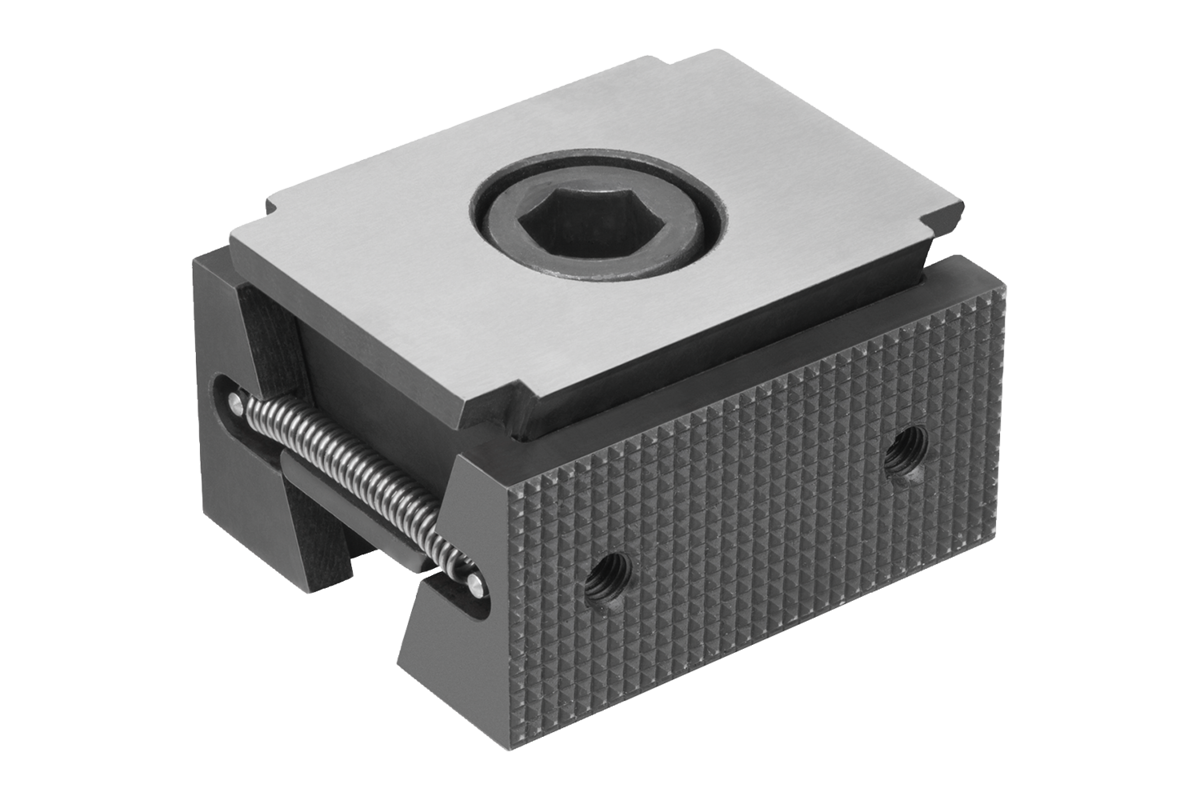

- K1748_B
Kilspännare, Form B, räfflade spännytor
- K1748_C
Kilspännare, Form C, med steg

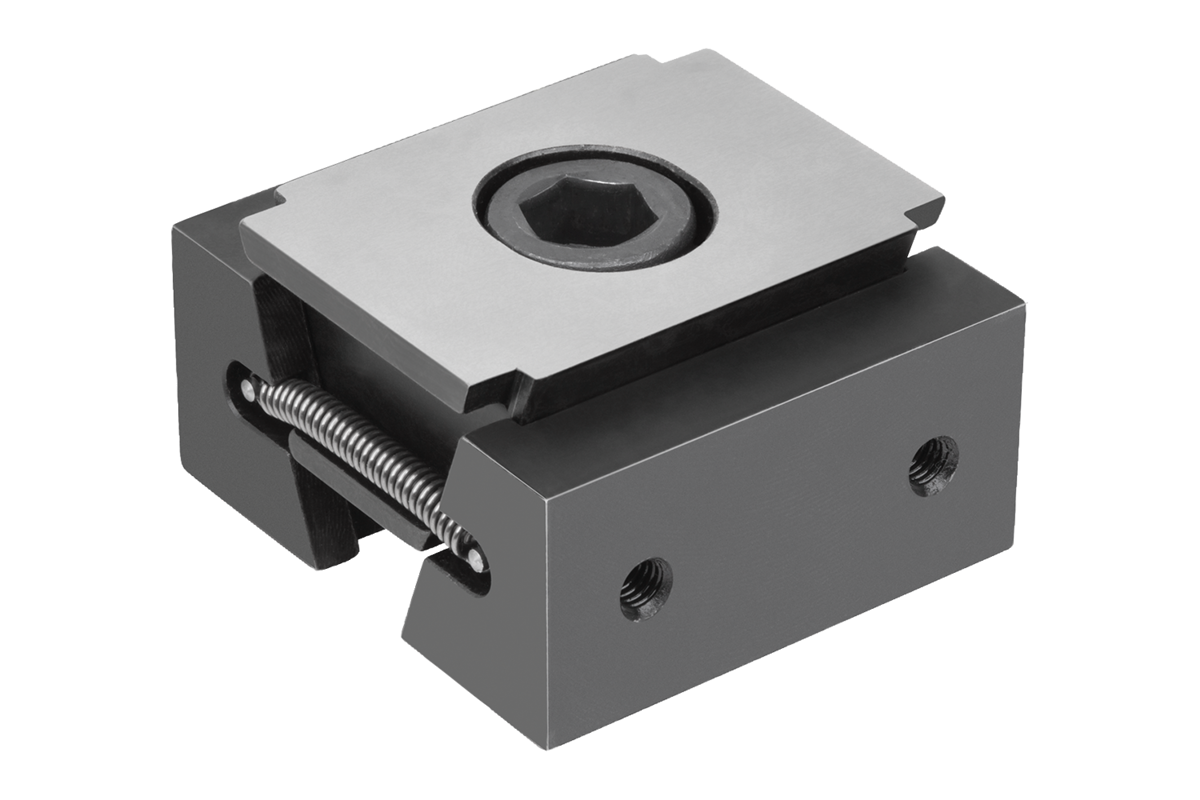

- K1748_D
Kilspännare, Form D, med arbetsmån

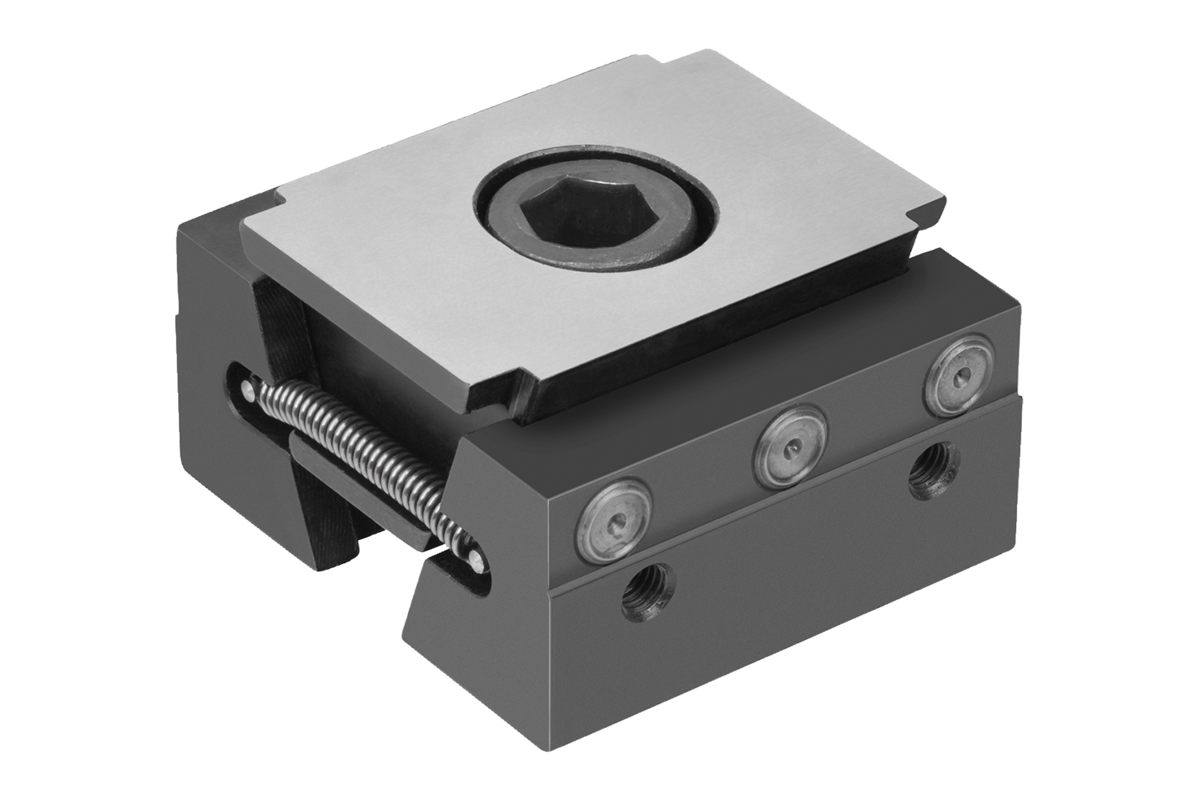

- K1748_E
Kilspännare, Form E, med spännstift
- K0039
Kilspännare
spännytor släta eller räfflade
- K0649
Kilspännare
med arbetsmån
- K0040
Kilspännare
spännytor räfflade
- K0041
Kilspännare
med arbetsmån
- K0042
Kilspännare dubbla
spännytor räfflade
- K0037
Kilspännare
- K0038
Kilspännare
med arbetsmån
- K1167
Kilspännare
- Centrerande spännare
- Spännelement för spärrsystem
- Positioneringselement
- Stödelement, fästelement
- Form-spännsystem
- Arbetstycke stabilisator
- Kedjespännare
- Modulär spännteknik
- Nollpunkt spännteknik
- Skruvstycke spännteknik
- Speciallösningar
- Klassiker
|
|
|

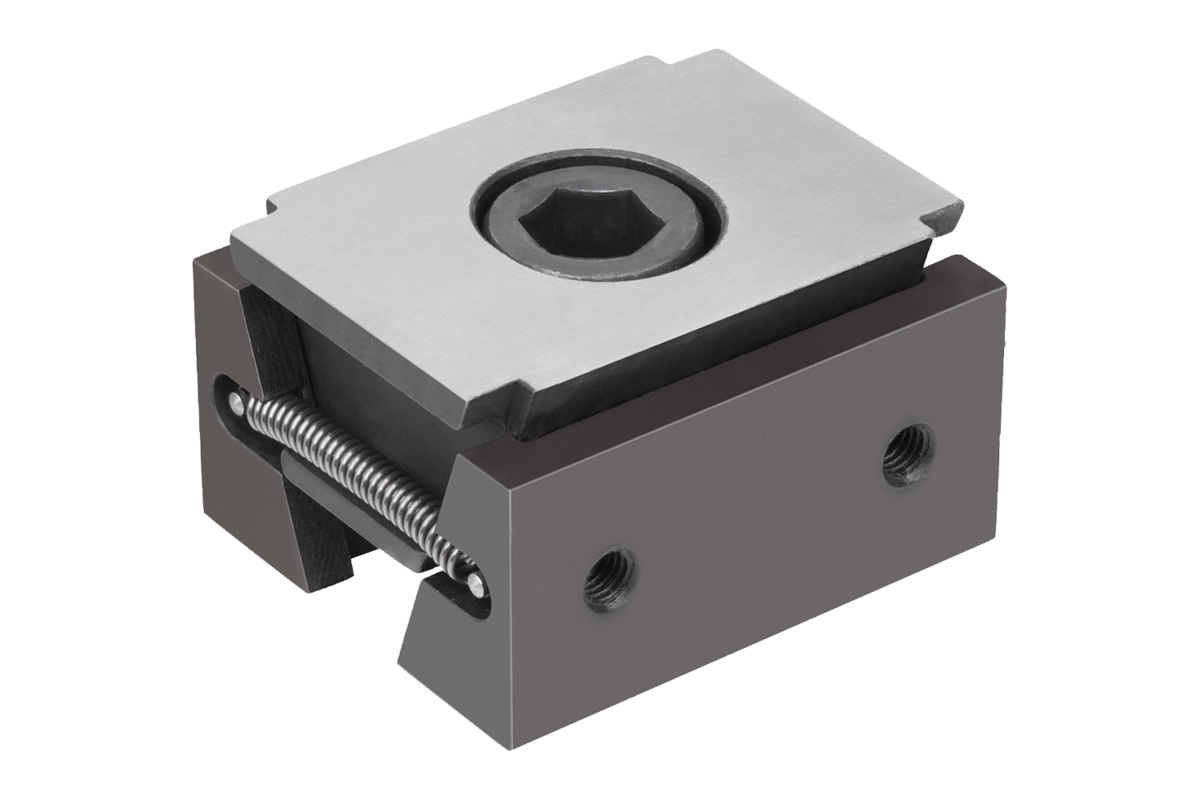

K1748_AKilspännare, Form A, släta spännytor |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningProduktbeskrivning:Kilspännarnas funktionsprincip gör att de passar för universalspänning.
Kilytorna ger höga spännkrafter.
Kilspännarna kan användas för faststpänning tillsammans med spännskenan eller i gängade hål resp. T-spår.
När spännskruven skruvas in rör sig de båda spännsegmenten utåt och trycker arbetsstyckena mot bearbetningsfixturens fasta anslagsbackar.
Genom det avlånga hålet i dubbelkilen kan man förskjuta kilspännarna och utjämna toleranser.
Förskjutningsväg: M12 = ±1,0 mm.Material:Dubbelkil och spännsegment i sätthärdningsstål.Utförande:Dubbelkil och spännsegment härdade, fosfaterade.Anmärkning:Med de två skruvhålen på fastspänningsytorna går det att montera extra stödlister för optimalt inspänningsdjup för arbetsstycket.LeveransomfattningKilspännare.
Fästskruv.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
| Beställningsnr. | Form | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Innergänga | Z
Cylinderskruv
DIN 912 | Spännkraft
max. kN | Åtdragnings-
moment
max. Nm | CAD | Tillb. | Pris | Beställ |
|---|
| K1748.0500112 | A | 44,5 | 50,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 |  | | 1 426,43 SEK | |
