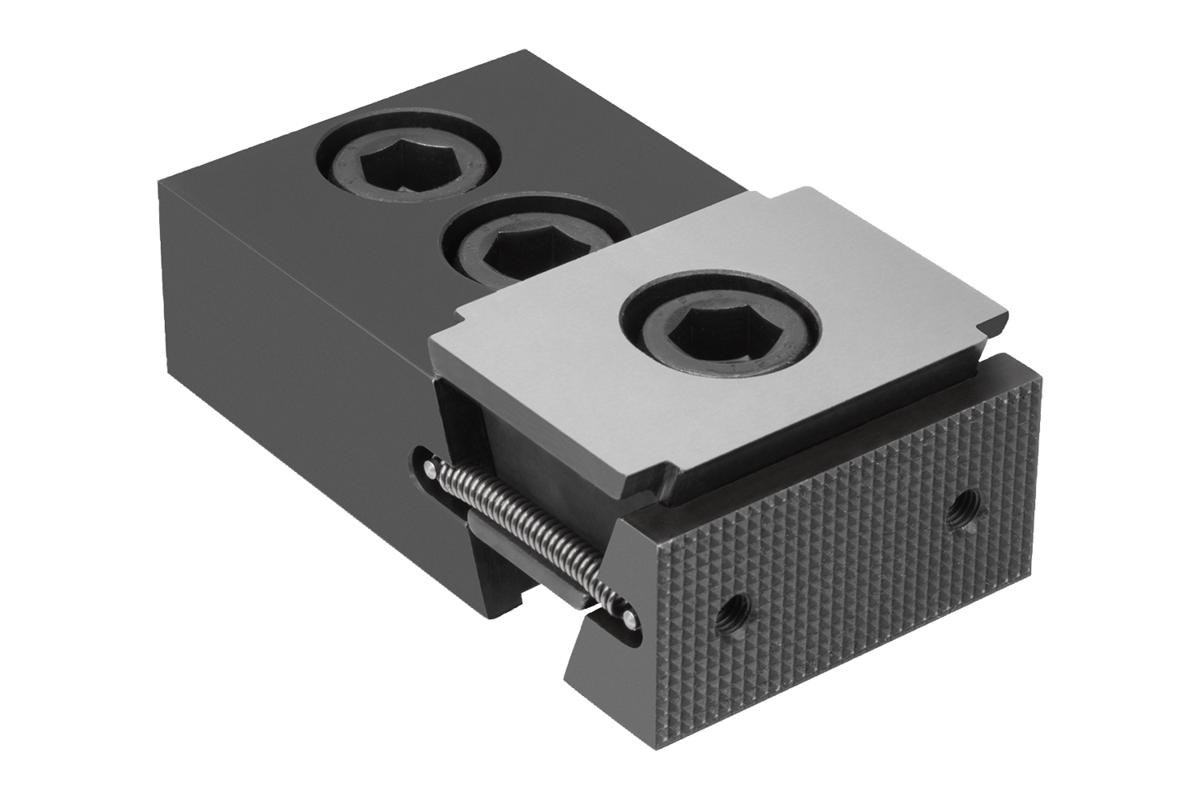

Kilspännare med fast back, Form E, med spännstift
K1745_E

Kilspännare med fast back, Form E, med spännstift

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningProduktbeskrivning:Kilspännarnas funktionsprincip gör att de passar för universalspänning.
Kilytorna ger höga spännkrafter.
Dessa kilspännare används för faststpänning i ett T-spår.
När spännskruven skruvas in rör sig spännsegmentet utåt och trycker arbetsstycket mot bearbetningsfixturens fasta anslagsbackar.
Genom det avlånga hålet i dubbelkilen kan man förskjuta kilspännarna och utjämna toleranser.
Förskjutningsväg: M12 = ±1,0 mm.
Material:Dubbelkil och spännsegment i sätthärdningsstål.Utförande:Dubbelkil och spännsegment härdade, fosfaterade.Anmärkning:Med de två skruvhålen på fastspänningsytorna går det att montera extra stödlister för optimalt inspänningsdjup för arbetsstycket.LeveransomfattningKilspännare.
Fästskruvar.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K1745_E Kilspännare med fast back, Form E, med spännstift 172 kB

Ritningar

Kilspännare med fast back, Form E, med spännstift

Artikelval/-filter.

Beställningsnr.FormL
min.
L
max.
B

HB1B2H1H3H4H5H6D
Innergänga
G
Cylinderskruv
DIN 912
Cylinderskruv
DIN 912
Spännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K1745.0500512E981045025301812,53,5594,75M5M12x30-3085 2 967,80 SEK
