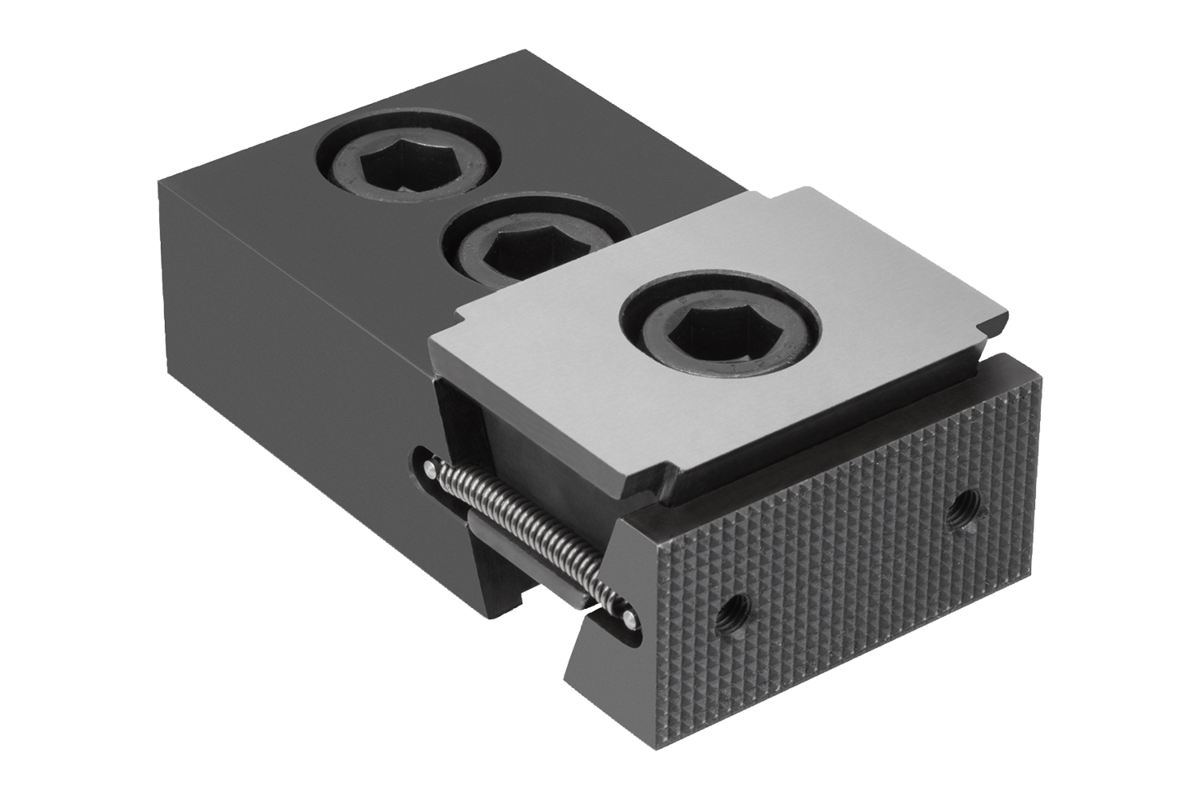

K1745_BKilspännare med fast back, Form B, räfflade spännytor |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningProduktbeskrivning:Kilspännarnas funktionsprincip gör att de passar för universalspänning.
Kilytorna ger höga spännkrafter.
Dessa kilspännare används för faststpänning i ett T-spår.
När spännskruven skruvas in rör sig spännsegmentet utåt och trycker arbetsstycket mot bearbetningsfixturens fasta anslagsbackar.
Genom det avlånga hålet i dubbelkilen kan man förskjuta kilspännarna och utjämna toleranser.
Förskjutningsväg: M12 = ±1,0 mm.Material:Dubbelkil och spännsegment i sätthärdningsstål.Utförande:Dubbelkil och spännsegment härdade, fosfaterade.Anmärkning:Med de två skruvhålen på fastspänningsytorna går det att montera extra stödlister för optimalt inspänningsdjup för arbetsstycket.LeveransomfattningKilspännare.
Fästskruvar.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
| Beställningsnr. | Form | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Innergänga | G
Cylinderskruv
DIN 912 | Z
Cylinderskruv
DIN 912 | Spännkraft
max. kN | Åtdragnings-
moment
max. Nm | CAD | Tillb. | Pris | Beställ |
|---|
| K1745.0500212 | B | 88,5 | 94,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 |  | | 3 454,76 SEK | |
