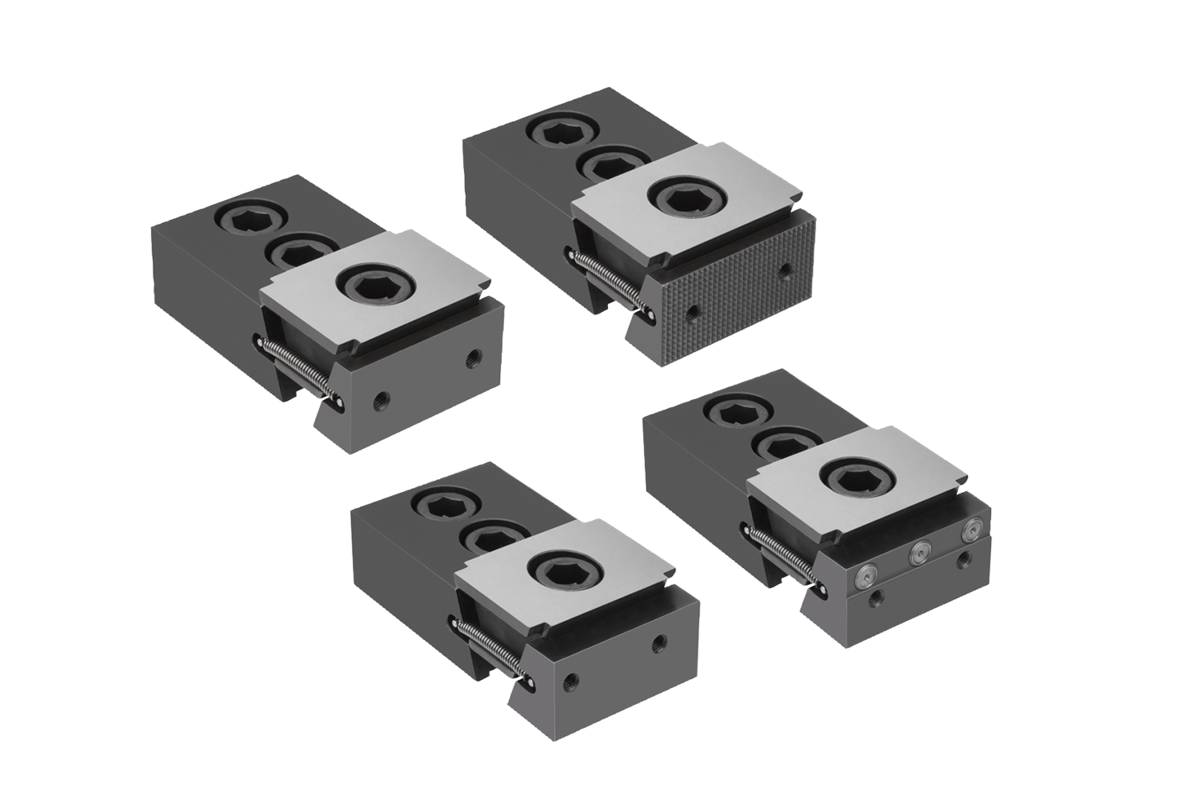

BeskrivningProduktbeskrivning:Kilspännarnas funktionsprincip gör att de passar för universalspänning.
Kilytorna ger höga spännkrafter.
Dessa kilspännare används för faststpänning i ett T-spår.
När spännskruven skruvas in rör sig spännsegmentet utåt och trycker arbetsstycket mot bearbetningsfixturens fasta anslagsbackar.
Genom det avlånga hålet i dubbelkilen kan man förskjuta kilspännarna och utjämna toleranser.
Förskjutningsväg: M12 = ±1,0 mm.Material:Dubbelkil och spännsegment i sätthärdningsstål.Utförande:Dubbelkil och spännsegment härdade, fosfaterade.Anmärkning:Med de två skruvhålen på fastspänningsytorna går det att montera extra stödlister för optimalt inspänningsdjup för arbetsstycket.
Undersidan är belagd av hårdmetall. Det ökar friktionsvärdet.LeveransomfattningKilspännare.
Fästskruvar.Ritningsinformation:Form A: släta spännytor
Form B: räfflade spännytor
Form D: med arbetsmån
Form E: med spännstift NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
| Beställningsnr. | Form | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Innergänga | G
Cylinderskruv
DIN 912 | Z
Cylinderskruv
DIN 912 | Spännkraft
max. kN | Åtdragnings-
moment
max. Nm | CAD | Tillb. | Pris | Beställ |
|---|
| K1745.0500112 | A | 88,5 | 94,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 |  | | 2 633,40 SEK | |
|
| Beställningsnr. | Form | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Innergänga | G
Cylinderskruv
DIN 912 | Z
Cylinderskruv
DIN 912 | Spännkraft
max. kN | Åtdragnings-
moment
max. Nm | CAD | Tillb. | Pris | Beställ |
|---|
| K1745.0500212 | B | 88,5 | 94,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 | | | 3 239,50 SEK | |
|
| Beställningsnr. | Form | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Innergänga | G
Cylinderskruv
DIN 912 | Z
Cylinderskruv
DIN 912 | Spännkraft
max. kN | Åtdragnings-
moment
max. Nm | CAD | Tillb. | Pris | Beställ |
|---|
| K1745.0500412 | D | 98,5 | 104,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 | | | 2 748,35 SEK | |
|
| Beställningsnr. | Form | L
min. | L
max. | B
| H | B1 | B2 | H1 | H3 | H4 | H5 | H6 | D
Innergänga | G
Cylinderskruv
DIN 912 | Cylinderskruv
DIN 912 | Spännkraft
max. kN | Åtdragnings-
moment
max. Nm | CAD | Tillb. | Pris | Beställ |
|---|
| K1745.0500512 | E | 98 | 104 | 50 | 25 | 30 | 18 | 12,5 | 3,5 | 5 | 9 | 4,75 | M5 | M12x30 | - | 30 | 85 | | | 2 967,80 SEK | |
|
