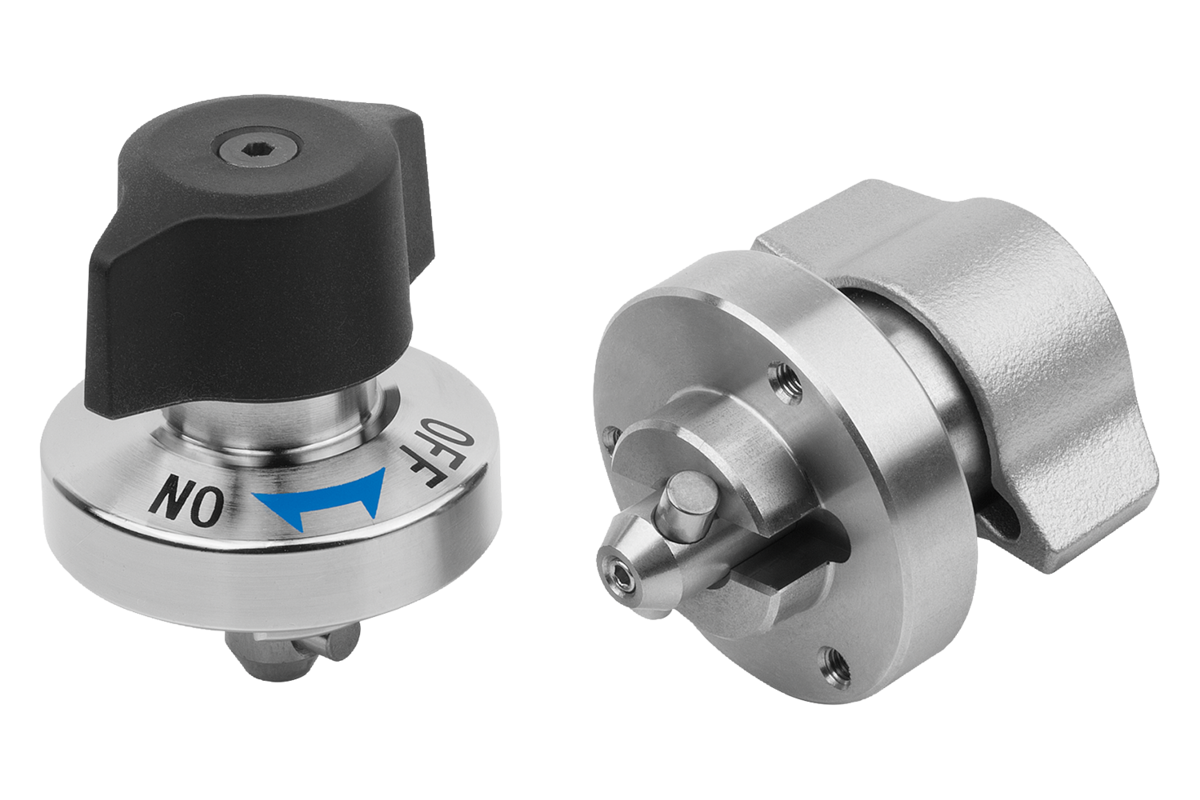

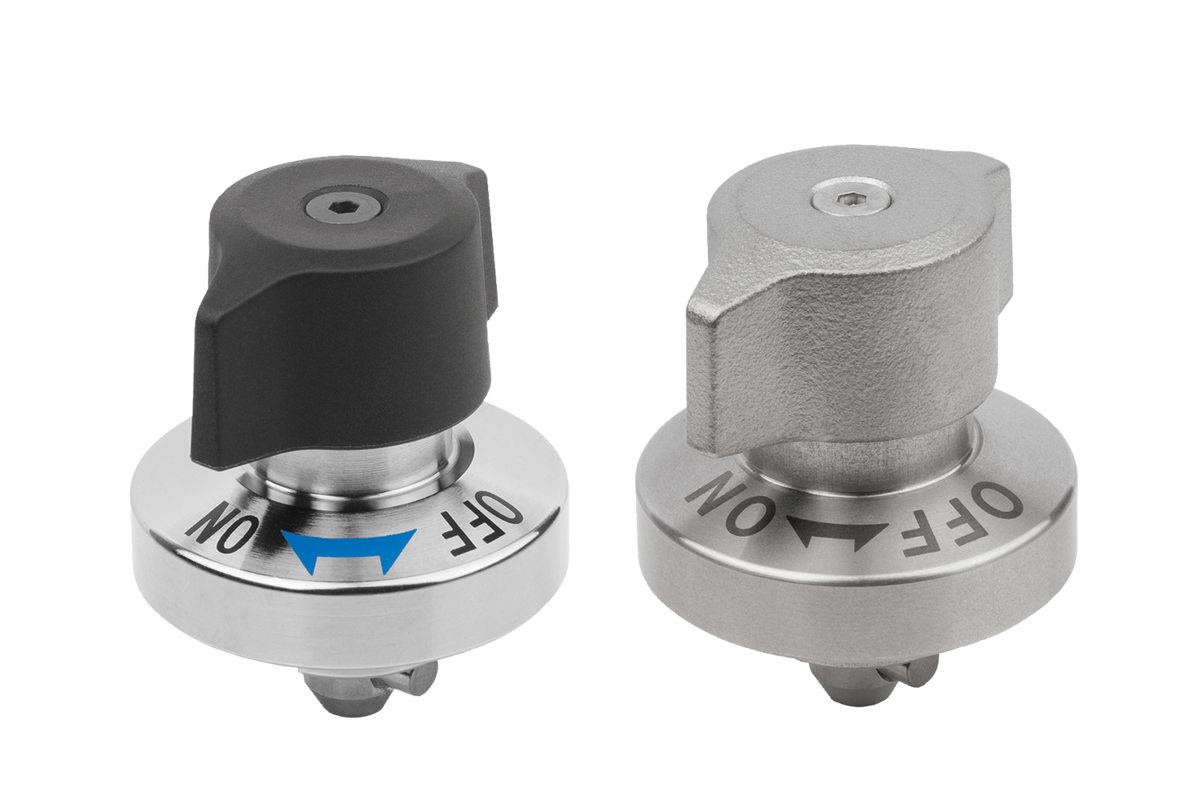

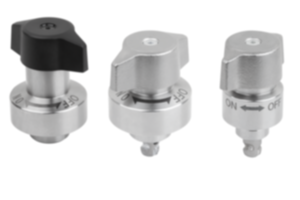

BeskrivningProduktbeskrivning:Spännreglarna med vred används för att snabbt och enkelt byta och låsa fixturer och luckor.
Eftersom de spänns utan verktyg förkortas omställningstiden.Material:Hus i stål eller rostfritt stål.
Stift i rostfritt stål.
Vred i rostfritt stål eller termoplast PA (polyamid).Utförande:Hus förnicklat eller blankt.
Stift, blankt.
Vred PA, glasfiberförstärkt, svart.

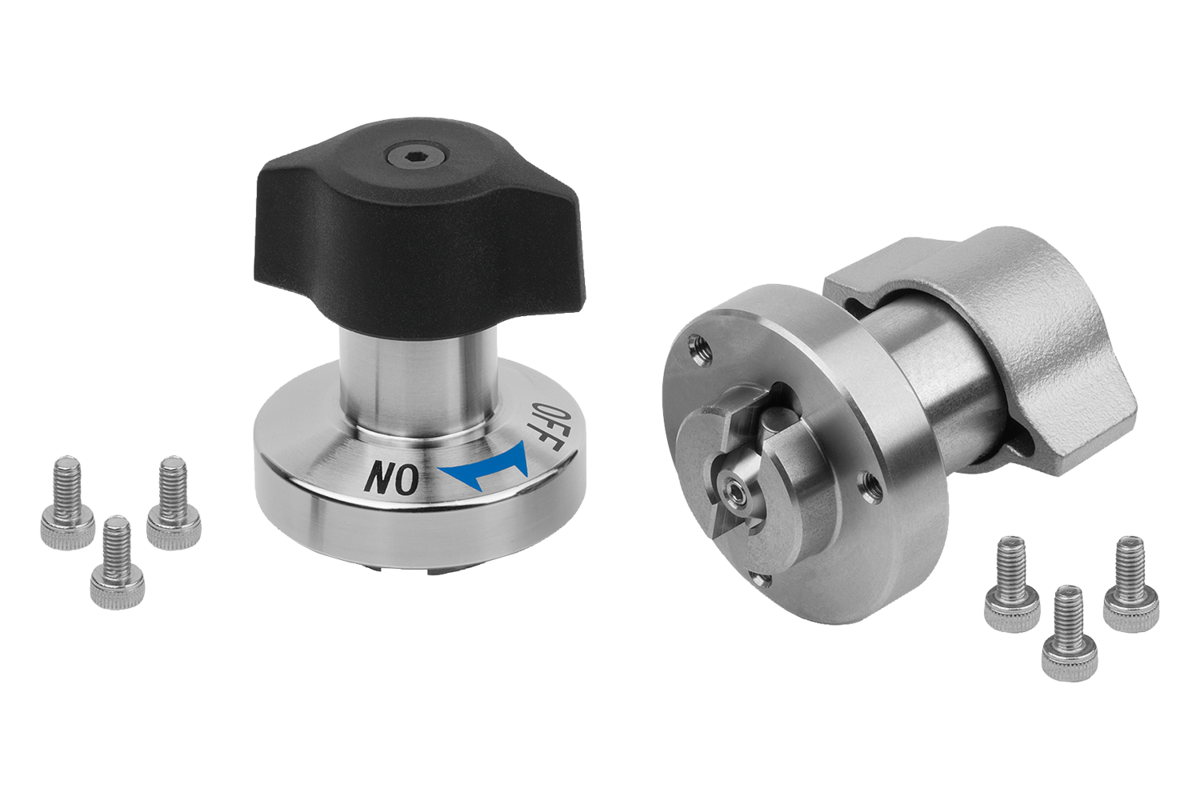

Vred, rostfritt stål, blankt.Anmärkning:Fästskruvar M2 eller M3 av rostfritt stål medföljer.
Monteringsmöjlighet Form A för plattjocklek 6 mm.
Monteringsmöjlighet Form B för plattjocklek > 6 till 14 mm.Manövrering:Se till att vredet är i läget ”OFF” och att skaftet är inkört.
Skjut eller sätt på spännregeln med vred över den förmonterade spännplattan.
Tryck ner vredet och vrid till läget ”ON”.

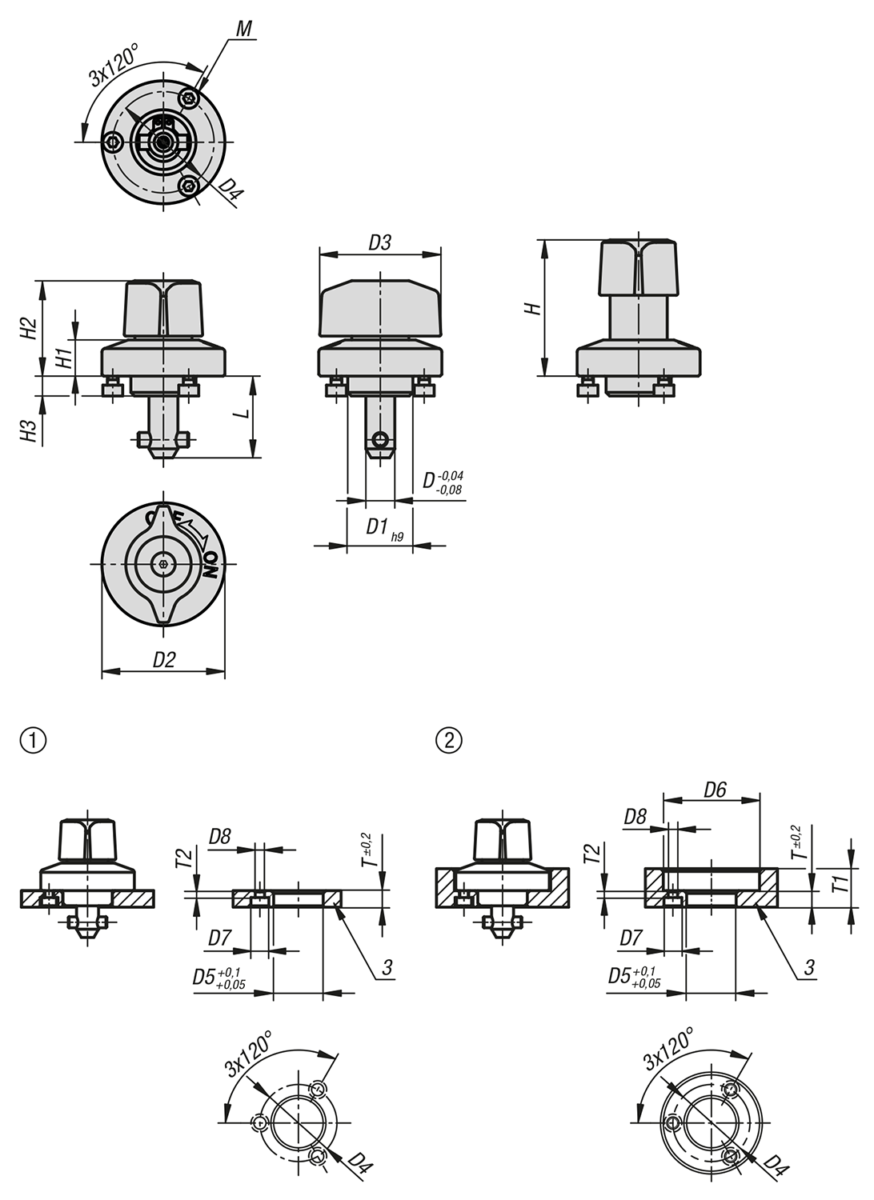

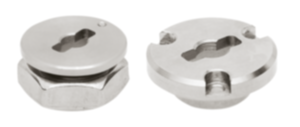

När det är helt fastspänt hörs ett klick.Tillbehör:Spännplattor K1062Ritningsinformation:

1) Platta

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1558 Spännreglar med vred i stål vred i plast eller rostfritt stål

404 kB

Tekniska anvisningar för spännreglar med vred K1558 och spännplatta K1062

184 kB

Ritningar (total översikt)

Spännreglar med vred i stål, vred i plast

Mer information

Ritningar

Spännreglar med vred i stål, vred i plast

Artikelval/-filter.

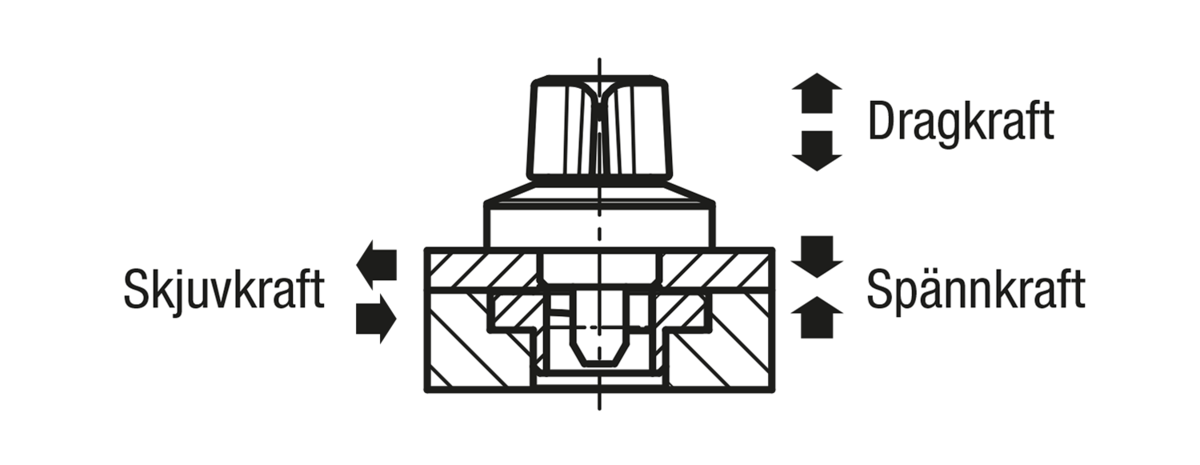

Beställningsnr.	Material komponent	D	L	D1	D2	D3	D4	H	H1	H2	H3	M	D5	D6	D7	D8	T	T1	T2	Spännkraft N	Skjuvkraft kN	Dragkraft F kN	Temperaturbeständighet	CAD	Tillb.	Pris	Beställ
K1558.516	polyamid	5	15,5	14	25	25	21	30	6,5	20	5,5	M2x3	14	26	4,4	2,4	6	6-10	2,5	60	1,8	1,2	≤130 °C			261,15 SEK
K1558.817	polyamid	8	17	18	34	34	28	38	10	26,5	5,5	M3x4	18	35	6,5	3,4	6	6-14	2,5	90	3,2	0,4	≤130 °C			268,05 SEK

Spännreglar med vred i stål, vred i rostfritt stål

Mer information

Ritningar

Spännreglar med vred i stål, vred i rostfritt stål

Artikelval/-filter.

Beställningsnr.	Material komponent	D	L	D1	D2	D3	D4	H	H1	H2	H3	M	D5	D6	D7	D8	T	T1	T2	Spännkraft N	Skjuvkraft kN	Dragkraft F kN	Temperaturbeständighet	CAD	Tillb.	Pris	Beställ
K1558.1516	rostfritt stål	5	15,5	14	25	25	21	30	6,5	20	5,5	M2x3	14	26	4,4	2,4	6	6-10	2,5	60	1,8	1,2	≤200 °C			467,43 SEK
K1558.1817	rostfritt stål	8	17	18	34	34	28	38	10	26,5	5,5	M3x4	18	35	6,5	3,4	6	6-14	2,5	90	3,2	0,4	≤200 °C			494,81 SEK
