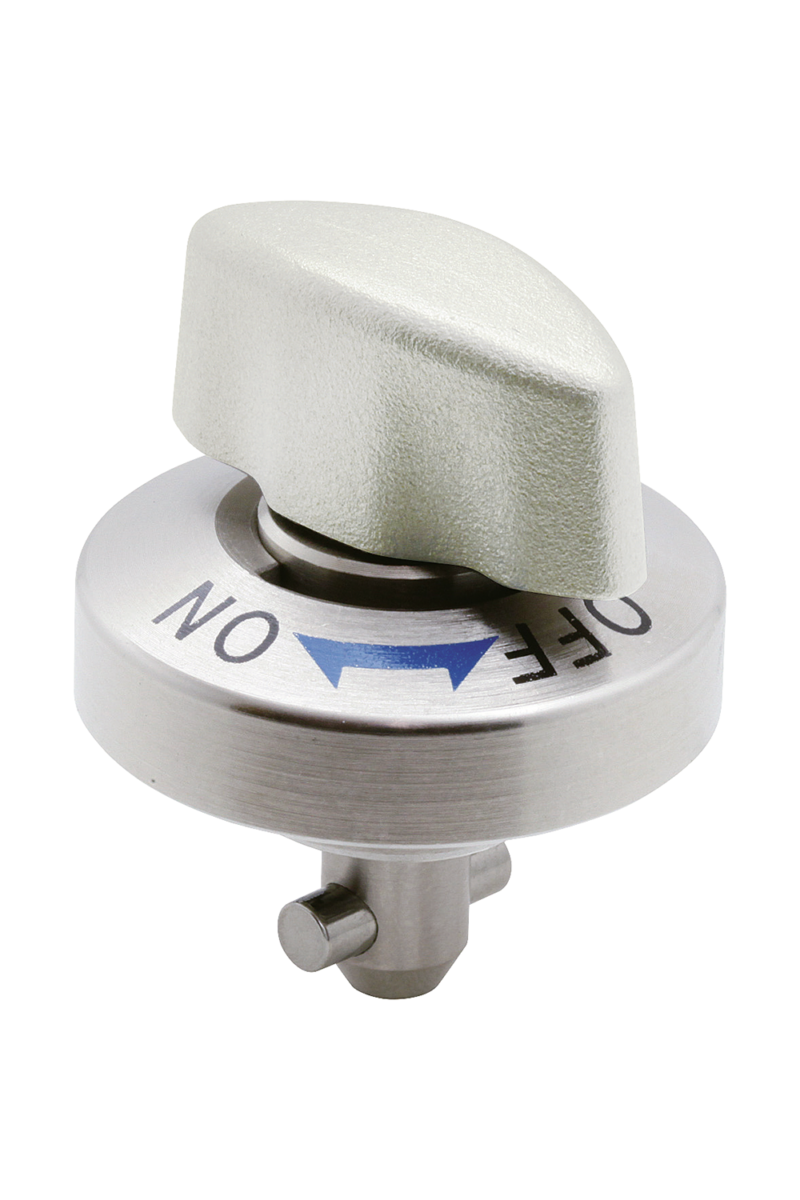

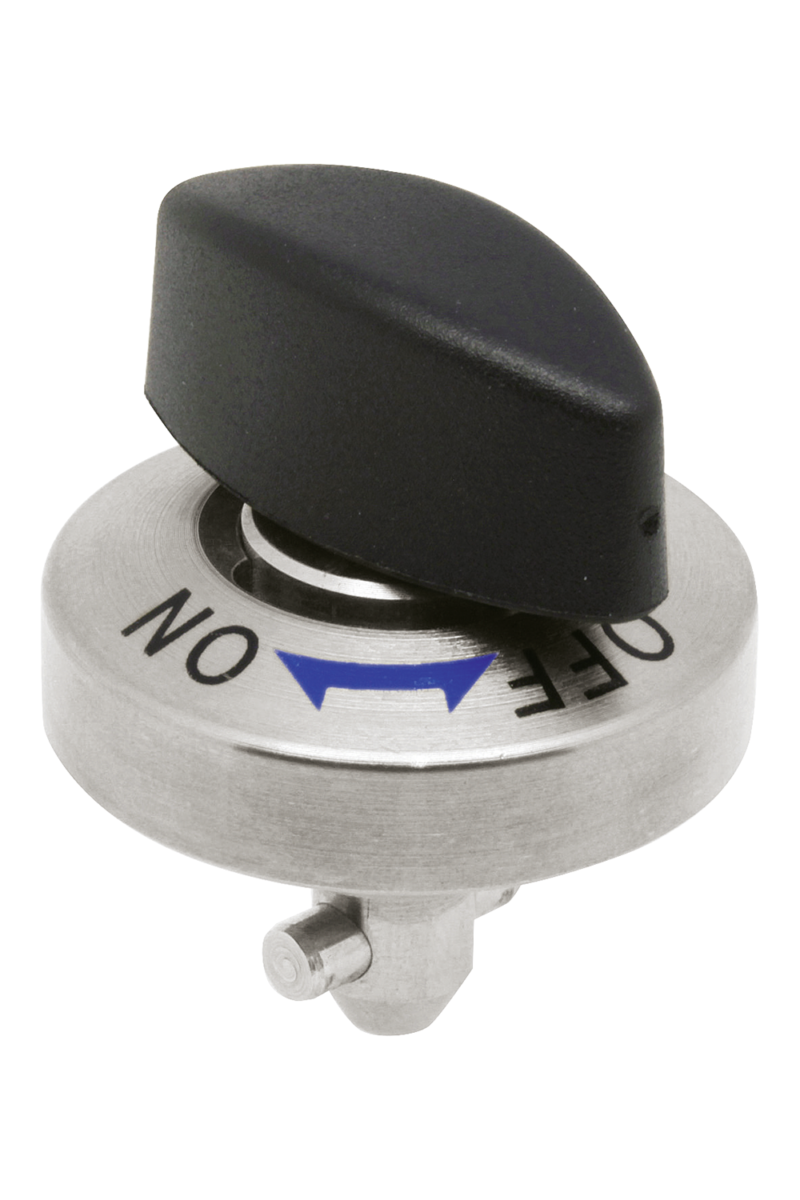

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hus i rostfritt stål.
Bult i stål.
Stift i rostfritt stål.
Vred i termoplast PA (polyamid).Utförande:Hus blankt.
Bult förnicklad.
Stift blankt.
Vred i PA, glasfiberförstärkt, svart.Anmärkning:Fästskruvar M2 eller M3 ingår.
Monteringsmöjlighet 1
för plattjocklek 6 eller 12 mm.
Monteringsmöjlighet 2
för plattjocklek 12 till 20 mm.Tillbehör:Spännplattor K1062Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1061_KN Spännreglar med vred i rostfritt stål, handtag i plast

243 kB

Tekniska anvisningar för spännregel med vred och spännplatta K1061 and K1062

143 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Material komponent	Utförande 2	D	L	D1	D2	D3	D4	H	H1	M	D5	D6	D7	D8	T	T1	Spännkraft N	Skjuvkraft kN	Dragkraft F kN	Temperaturbeständighet	Pris
K1061.516	plast	bult stål	5	15,5	14	25	20	21	19	6,5	M2x3	14	26	4,4	2,4	6	6-10	60	1,8	1,2	≤130 °C	303,07 SEK
K1061.817	plast	bult stål	8	17	18	34	32	28	26	10	M3x4	18	35	6,5	3,4	6	6-14	90	3,2	2,6	≤130 °C	311,68 SEK
K1061.823	plast	bult stål	8	23	18	34	32	28	26	10	M3x4	18	35	6,5	3,4	12	12-20	90	3,2	2,6	≤130 °C	311,68 SEK
