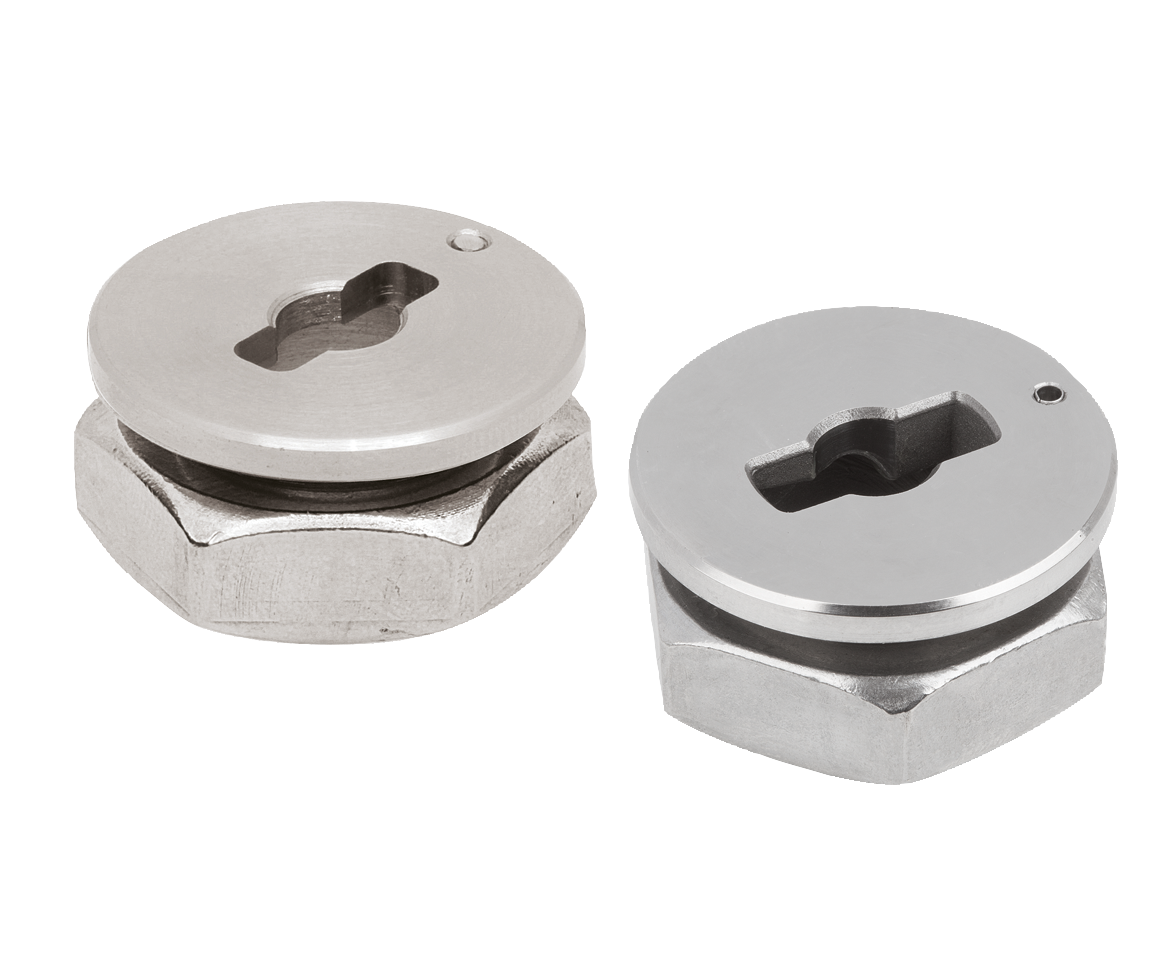

Påmonterade spännplattor för spännreglar med vred

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Vridreglar, kantskyddsprofiler
    - Spännplattor för spännreglar med vred
      - Påmonterade spännplattor för spännreglar med vred

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hus i stål eller rostfritt stål.
Mutter i rostfritt stål.Utförande:Hus förnicklat eller blankt.
Blank mutter.Anmärkning:Monteringsmöjlighet Form A för plattjocklek 6 till 10 mm.Ritningsinformation:

1) Platta
2) Spännregel med vred
3) Styrbult
4) Mutter

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1062_A Påmonterade spännplattor för spännreglar med vred

177 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Material grundkropp	Utförande 2	D	D2	A	M	H2	SW	H	D5	D6	L	Pris
K1062.50	A	stål	påmonterad	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	138,52 SEK
K1062.80	A	stål	påmonterad	8	32	13	M20X1,5	10	30	18	21	32	3,5	147,23 SEK
K1062.150	A	rostfritt stål	påmonterad	5	25	10,5	M14X1,5	8	22	16	15	25	3,5	233,44 SEK
K1062.180	A	rostfritt stål	påmonterad	8	32	13	M20X1,5	10	30	18	21	32	3,5	259,27 SEK
