Kultryckskruvar utan huvud, med fin gänga, Form B

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Stödelement, positioneringselement, fästelement
    - Pendelstöd, tryckskruvar
      - Kultryckskruvar utan huvud med fin gänga
        Kultryckskruvar utan huvud, med fin gänga, Form B

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Skruv i seghärdat stål, hållfasthetsklass 10.9.
Kula i rullagerstål.Utförande:Skruv svart.

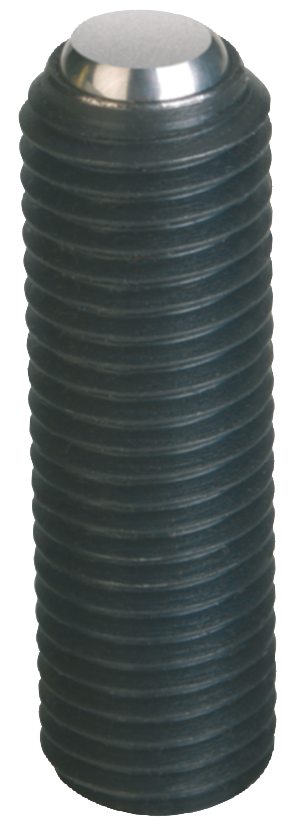

Kula härdad och blank.Anmärkning:Med den avplanade kulan i Form B kan man klämma fast, spänna eller stötta ytor som ej är planparallella. Det beror på att den rörligt lagrade kulan anpassas upp till 9°.

Tack vare den fina gängan kan kultryckskruvarna justeras mycket finkänsligt.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0382_B Kultryckskruvar utan huvud, med fin gänga, Form B

82,9 kB

Artikelval/-filter.

Beställningsnr.	Form	D1	D3	L2	Kul-Ø	SW	Belastningsförmåga max. kN (endast vid statisk belastning)	Pris
K0382.20810	B	M8x1	4,1	10,3	5,5	4	10	37,73 SEK
K0382.20820	B	M8x1	4,1	20,3	5,5	4	15	37,73 SEK
K0382.21012	B	M10x1	5,6	12,3	7	5	20	42,12 SEK
K0382.21025	B	M10x1	5,6	25,3	7	5	20	42,43 SEK
K0382.21216	B	M12x1,5	7	16,2	8,5	6	30	56,33 SEK
K0382.21230	B	M12x1,5	7	30,2	8,5	6	30	63,65 SEK
K0382.21620	B	M16x1,5	10,7	20	12	8	60	89,77 SEK
K0382.21635	B	M16x1,5	10,7	35	12	8	60	98,23 SEK
K0382.22030	B	M20x1,5	13,5	30	15	10	90	161,88 SEK
K0382.22040	B	M20x1,5	13,5	40	15	10	90	163,34 SEK
