K0047Spännlås inställbara, dolda skruvhål |
Tillbaka |
|

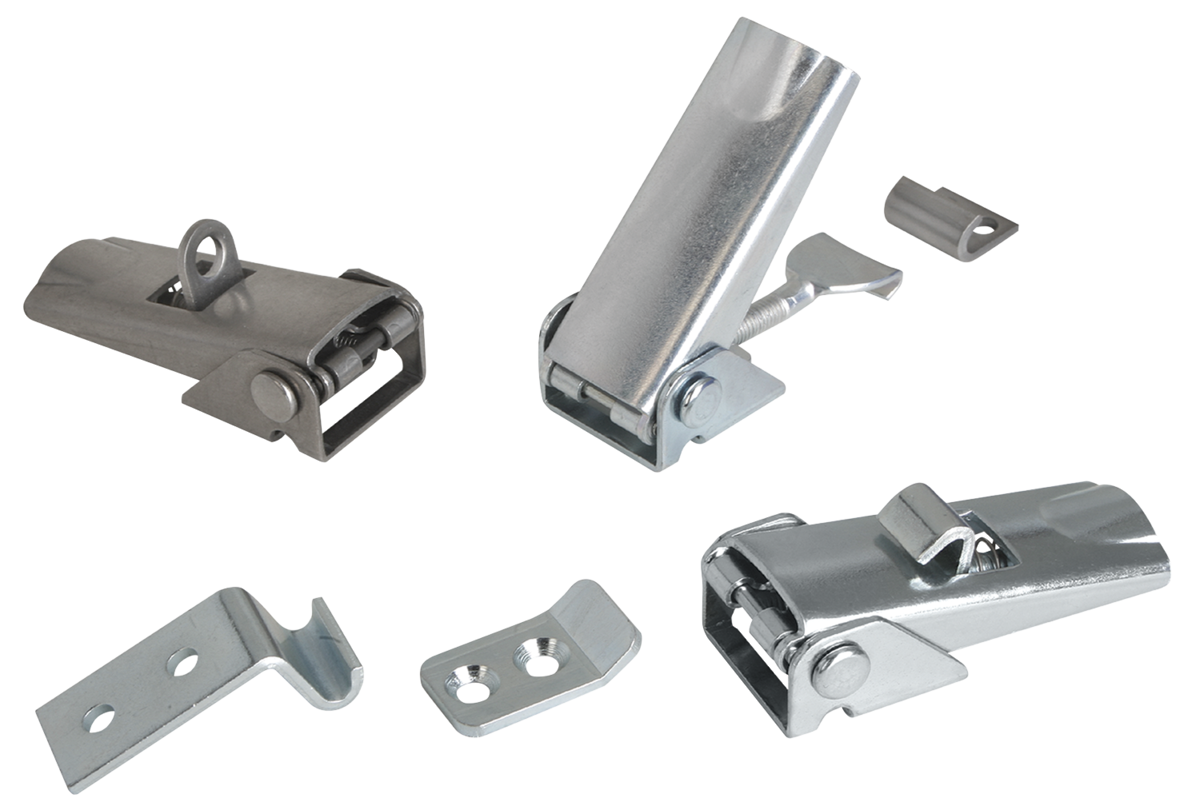

Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Stål eller rostfritt stål 1.4301. Utförande:Galvaniserat och blå kromerat.
Blankt rostfritt stål.Anmärkning:De inställbara spännlåsen används som låssystem för industriella applikationer. Eftersom dödpunkten överskrids är de vibrationsfasta.
När spännhaken har hakats fast i låshaken kan delarna dras ihop upp till 5 mm genom att man spänner greppdelen. För att utjämna toleranser eller alstra tillräcklig spänning kan spännhaken justeras med en spindel (M5).
Spännlåsen kan skruvas eller nitas fast.
Alla låshakar kan kombineras med alla spännlås.
Låshaken måste beställas separat för önskat utförande.
Hållkraften F1 gäller spännlåset och inte låshaken.Ritningsinformation:Form A Standard
Form B med säkring
Form C med låsögla
1) Hålbilder för montering med låshake NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
