Varugrupper
Spännlås inställbara, synliga skruvhål
K0048

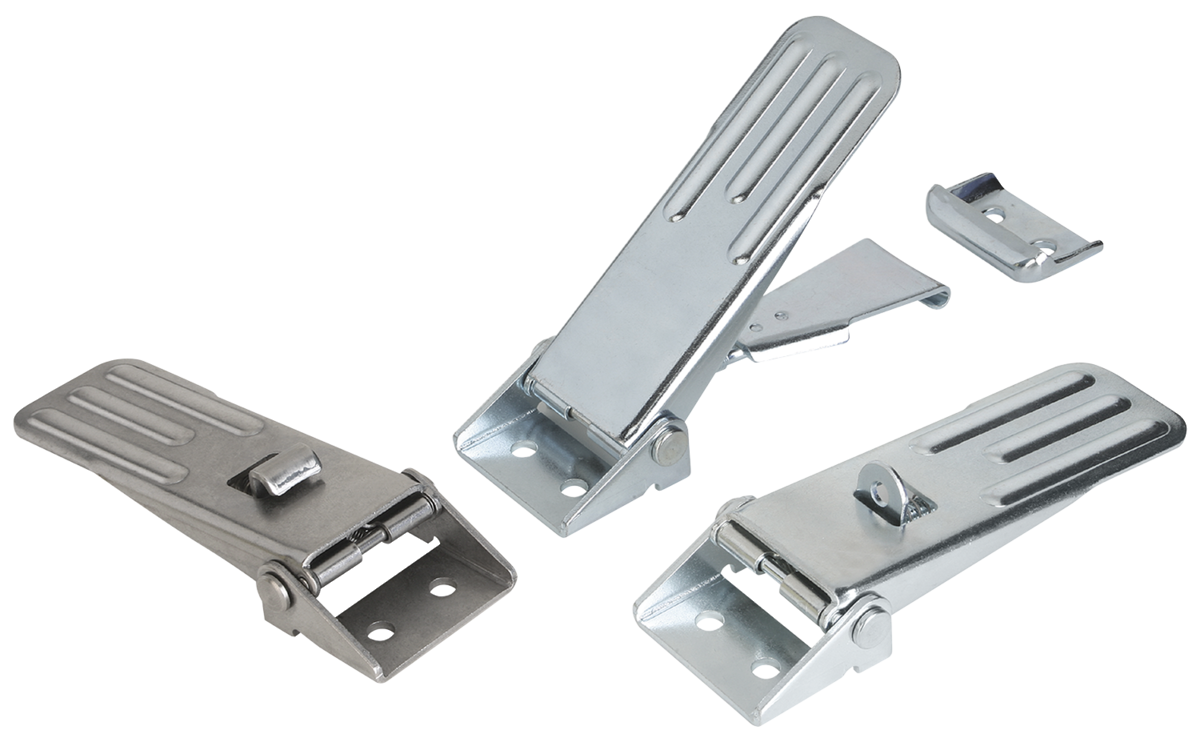

Spännlås inställbara, synliga skruvhål

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål eller rostfritt stål 1.4301.Utförande:Galvaniserat och blå kromerat
Blankt rostfritt stål.
Anmärkning:De inställbara spännlåsen används som låssystem för industriella applikationer. Eftersom dödpunkten överskrids är de vibrationsfasta. De är dessutom mycket stabila och har låg höjd.

När spännhaken har hakats fast i låshaken kan delarna dras ihop upp till 6 mm genom att man spänner greppdelen. För att utjämna toleranser eller alstra tillräcklig spänning kan spännhaken justeras med en spindel (M6).

Spännlåsen kan skruvas eller nitas fast.

Låshaken måste beställas separat.

Hållkraften F1 gäller spännlåset och inte låshaken.
Ritningsinformation:
Form A Standard
Form B med säkring
Form C med låsögla

1) Hålbild för montering med låshake
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0048 Spännlås inställbara, synliga skruvhål 172 kB

Ritningar (total översikt)

Spännlås inställbara, synliga skruvhål

Spännlås inställbara,
synliga skruvhål, Form A

Mer information

Ritningar

Spännlås inställbara, synliga skruvhål, Form A

Artikelval/-filter.

Beställningsnr.Material
grundkropp
FormHållkraft
F1
N
CADTillb.PrisBeställ
K0048.1631391StålA4000 128,85 SEK
K0048.1631392Rostfritt stålA4000 363,35 SEK

Spännlås inställbara,

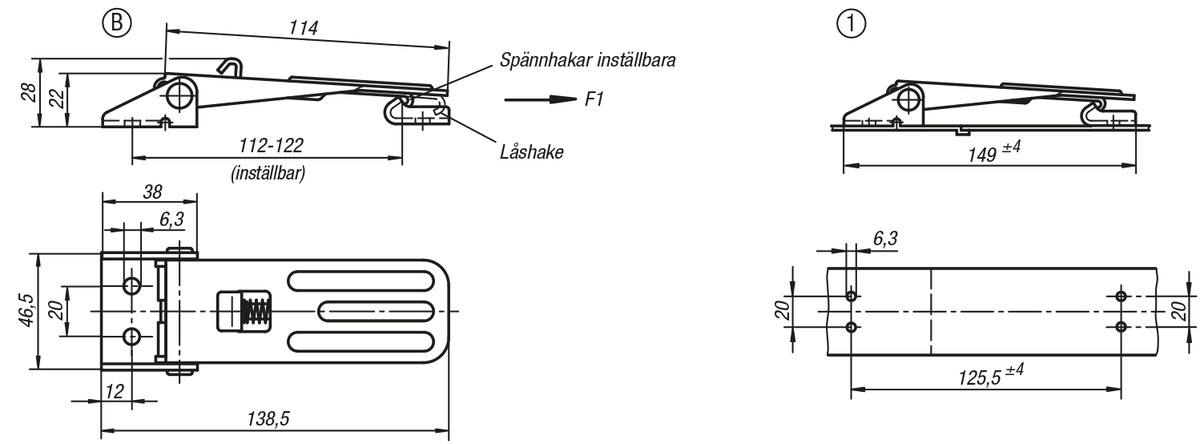

synliga skruvhål, Form B

Mer information

Ritningar

Spännlås inställbara, synliga skruvhål, Form B

Artikelval/-filter.

Beställningsnr.Material
grundkropp
FormHållkraft
F1
N
CADTillb.PrisBeställ
K0048.2631391StålB4000 145,78 SEK
K0048.2631392Rostfritt stålB4000 410,27 SEK

Spännlås inställbara,

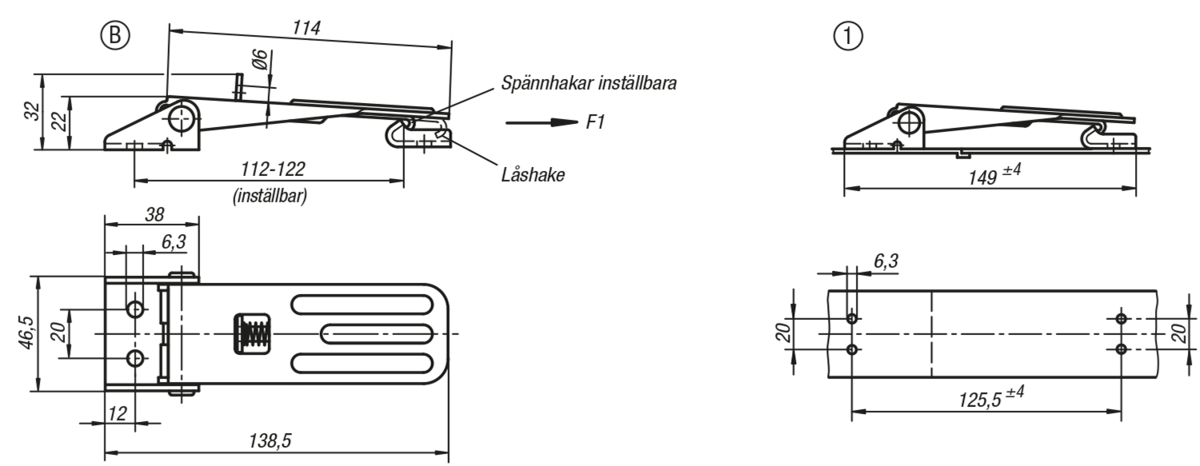

synliga skruvhål, Form C

Mer information

Ritningar

Spännlås inställbara, synliga skruvhål, Form C

Artikelval/-filter.

Beställningsnr.Material
grundkropp
FormHållkraft
F1
N
CADTillb.PrisBeställ
K0048.3631391StålC4000 145,78 SEK
K0048.3631392Rostfritt stålC4000 410,27 SEK

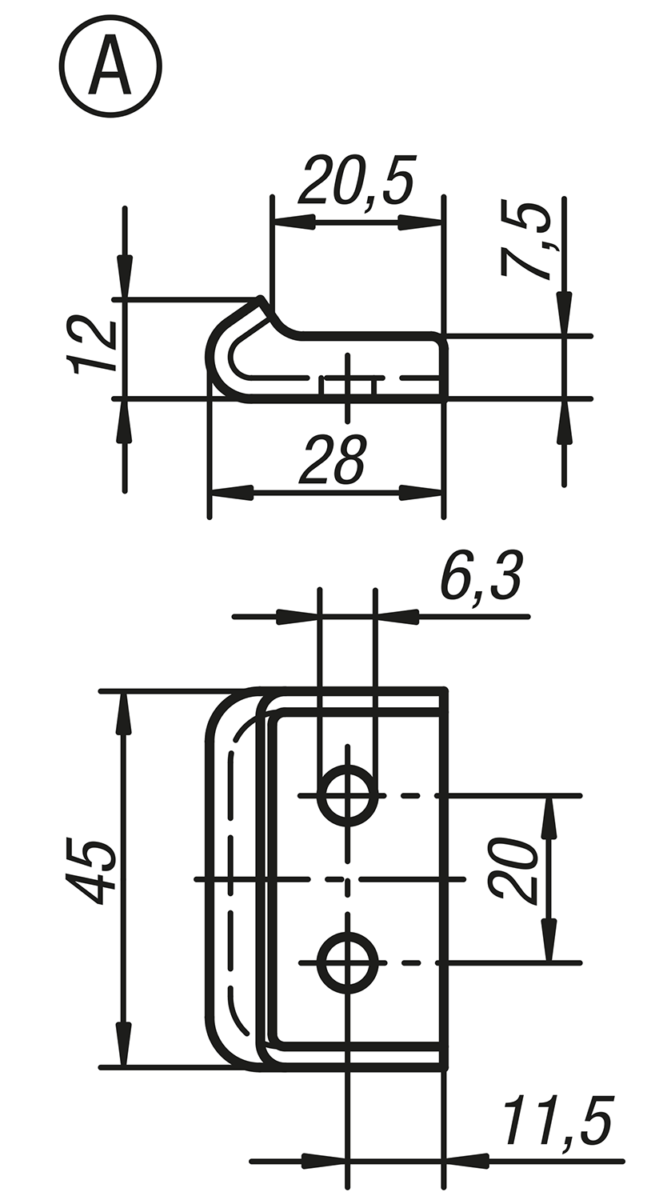

Låshake, Form A

Mer information

Ritningar

Låshake, Form A

Artikelval/-filter.

Beställningsnr.Material
grundkropp
FormCADTillb.PrisBeställ
K0048.9163281StålA 11,61 SEK
K0048.9163282Rostfritt stålA 35,85 SEK
