        Snäpplås i rostfritt stål med handtag, fällbart, Form B

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Rostfritt stål 1.4401.Utförande:Slipat och polerat eller mattblästrat.Anmärkning:Snäpplåsen med det försänkta handtaget är konstruerade för plan montering i dörrar, luckor och kåpor.
Finns i två olika storlekar för olika tjocka dörrblad. Säkras extra genom låsbara varianter. Samma nyckel kan användas till alla lås.
Det förspända handtaget gör att det inte skallrar.

Max. vridmoment för skruvåtdragning: 2,4 Nm.

Form A: låsbar
Form B: inte låsbarManövrering:När man drar i handtaget öppnas låset så att även dörren kan öppnas. Låsningen säkerställs automatiskt när man trycker igen dörren. Låset kan även manövreras från baksidan.Användning:- Bilindustri
- Maskinteknik
- Båt- och skeppsbygge
- Luft- och rymdfart
- Husbilar och husvagnar
- MedicinteknikMontage:1. Gör ett monteringsurtag enligt skissen.
2. Sätt fast monteringsvinkeln.

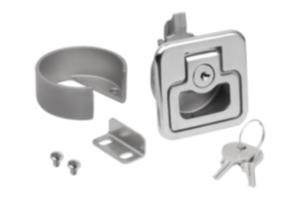

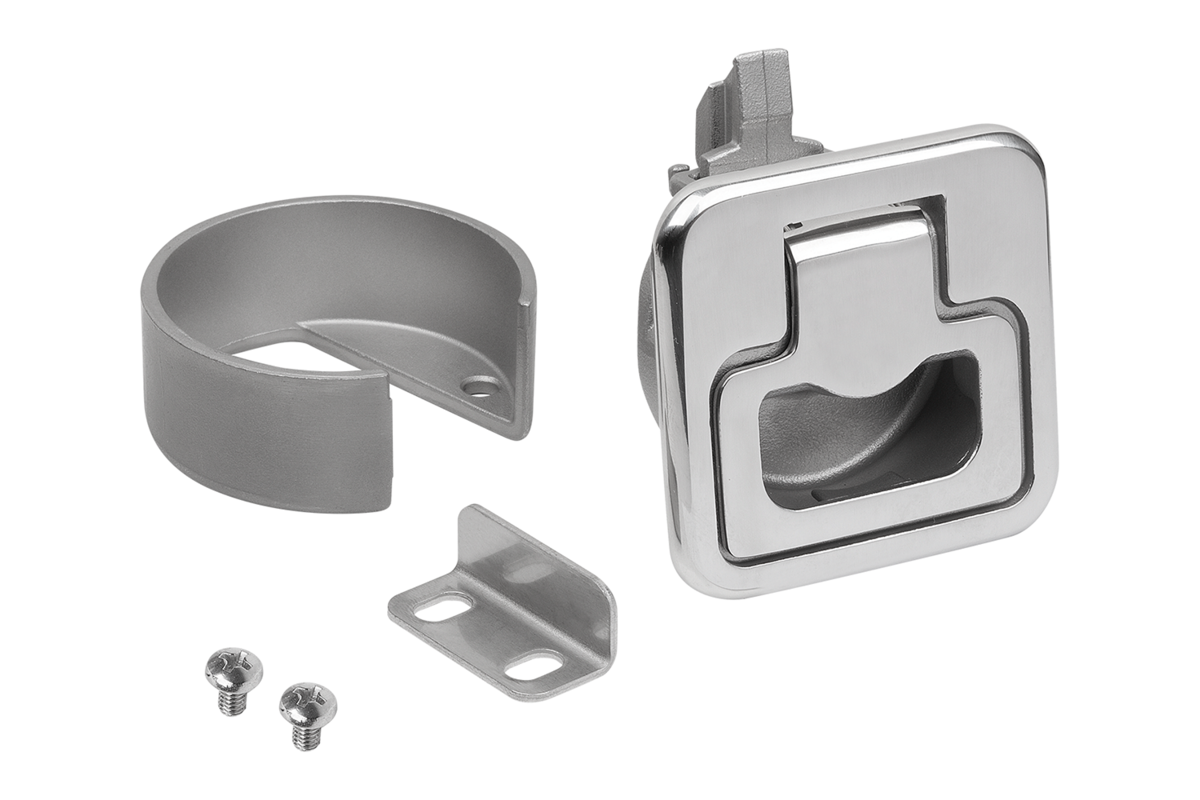

3. Fäst från baksidan med monteringsdelarna.LeveransomfattningFäste och lämpliga skruvar (M4) samt monteringsvinkel ingår i leveransen.
De låsbara snäpplåsen levereras med 2 nycklar.

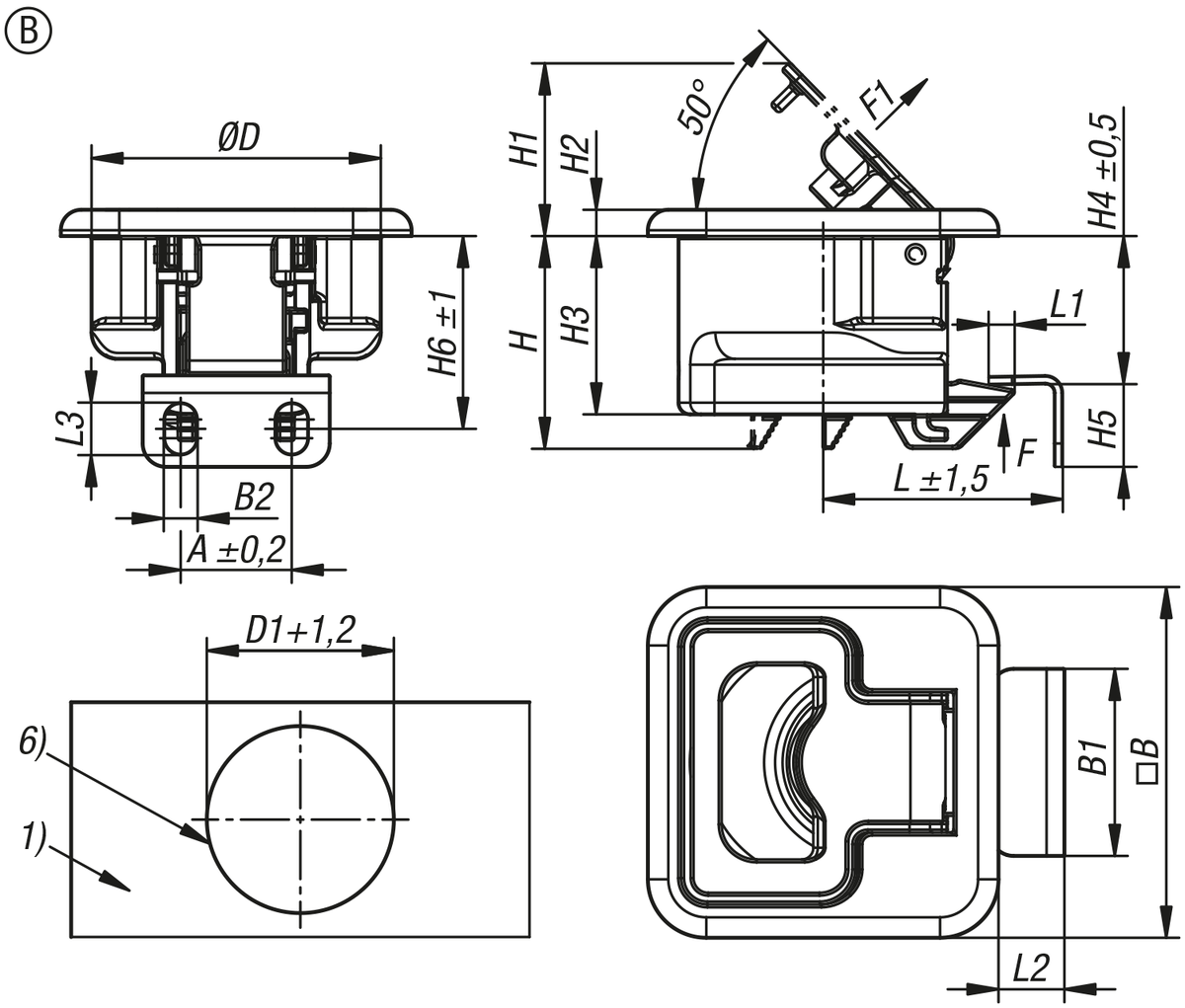

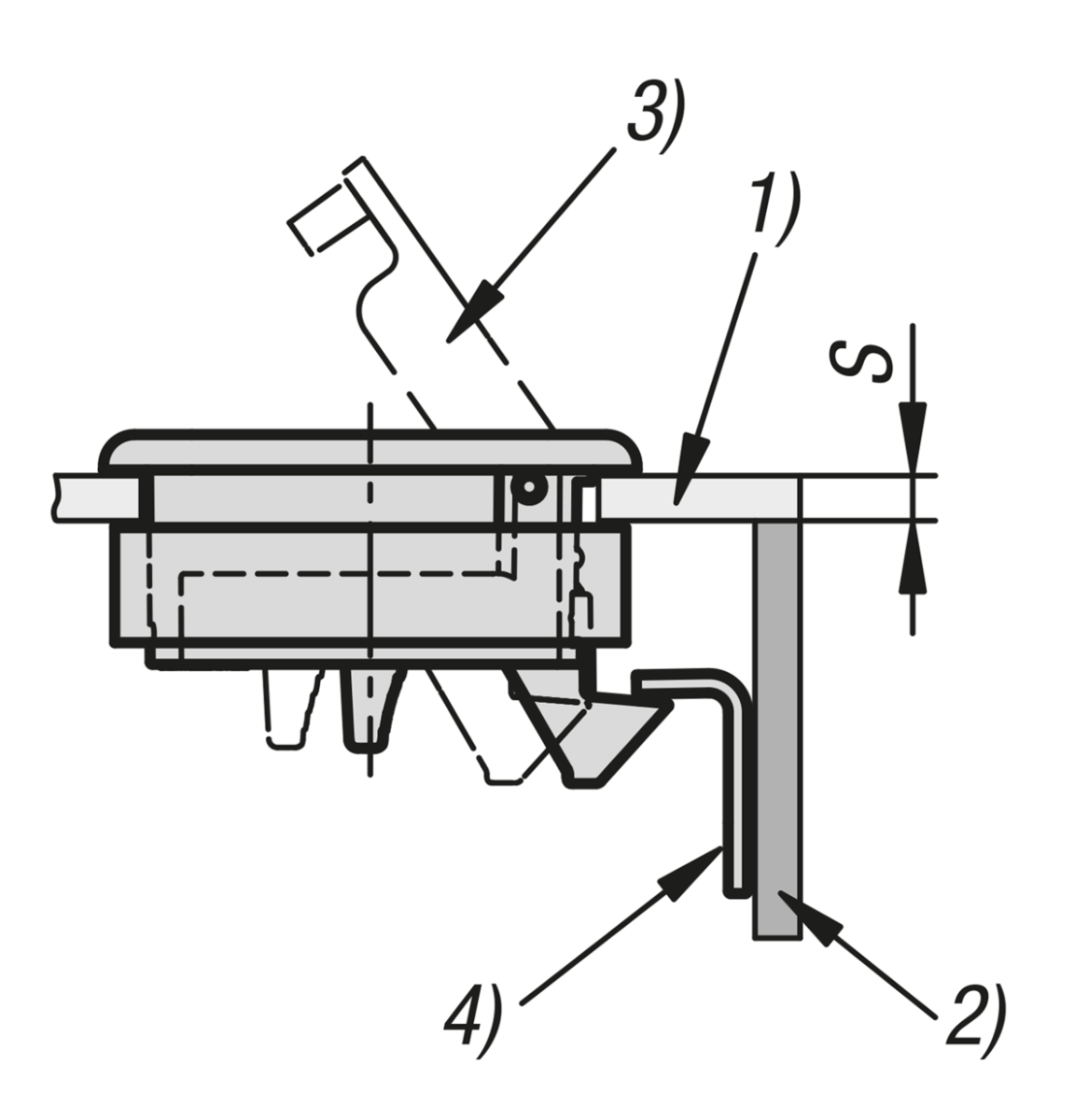

Skruvarna (M5) till monteringsvinkeln ingår inte i leveransen. Ritningsinformation:

1) Dörrblad
2) Ram
3) Handtag
4) Monteringsvinkel
5) Fästets höjd (se tabell H7)
6) Monteringsurtag

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K1850_B Snäpplås i rostfritt stål med handtag, fällbart, Form B

364 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Form	Form-typ	Grundkroppens yta	A	B	B1	B2	D	D1	D2	H	H1	H2	H3	H4	H5	H6	H7	Pris
K1850.1002356044	B	ej låsbart	polerat	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	23	631,39 SEK
K1850.1012356044	B	ej låsbart	polerat	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	12,5	631,39 SEK
K1850.1002356055	B	ej låsbart	mattblästrad	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	23	631,39 SEK
K1850.1012356055	B	ej låsbart	mattblästrad	19	60	32	5,4	49,5	50	4,5	35,9	31,1	4,5	30,5	25,5	14	33	12,5	631,39 SEK

Beställningsnr.	L	L1	L2	L3	F=hållkraft (N)	Dragkraft F1 N	Temperaturområde °C	S=dörrbladstjocklek i mm	Skruvar	Pris
K1850.1002356044	41	5,6	11	8,6	850	100	-	2-12	M4x6	631,39 SEK
K1850.1012356044	41	5,6	11	8,6	850	100	-	12-22	M4x20	631,39 SEK
K1850.1002356055	41	5,6	11	8,6	850	100	-	2-12	M4x6	631,39 SEK
K1850.1012356055	41	5,6	11	8,6	850	100	-	12-22	M4x20	631,39 SEK
