Spännjärn böjda med justerenhet

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Spännelement
    - Spännenheter
      - Spännjärn böjda med justerenhet

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Grundkropp, kulgrafitgjutgods.

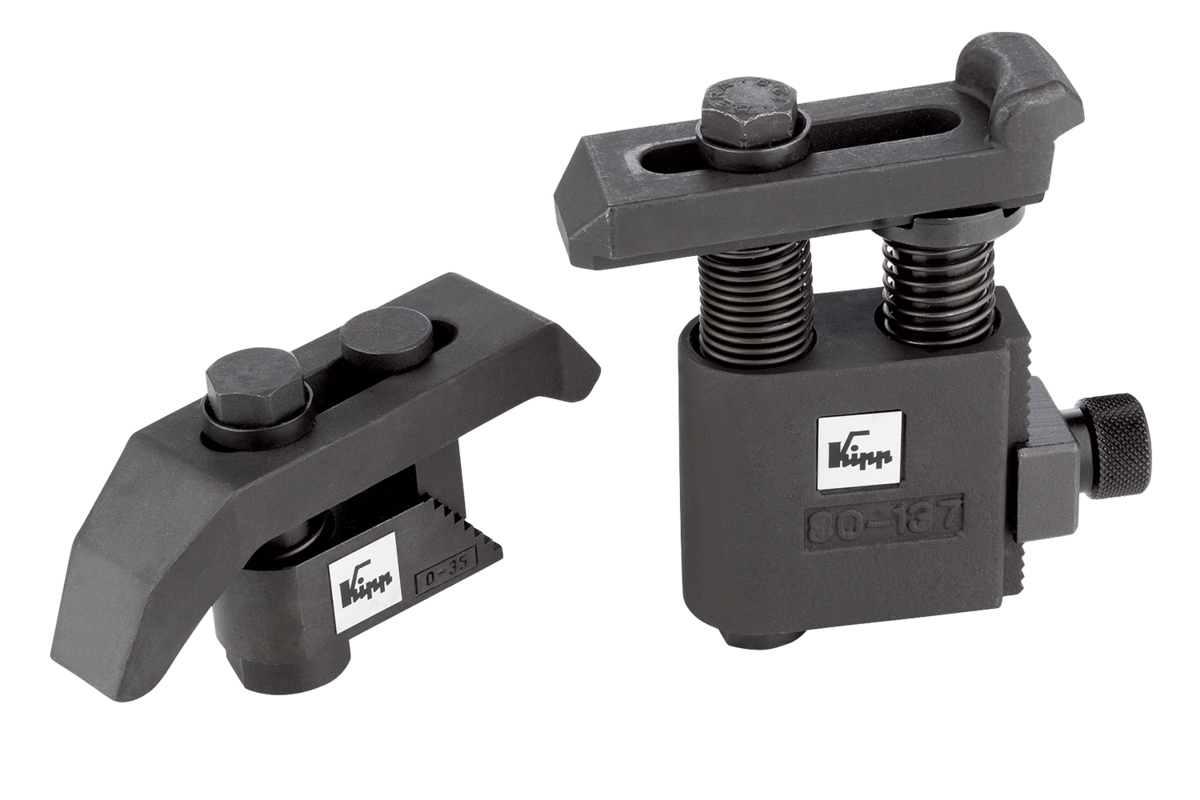

Spännjärn och spännskruvar i seghärdat stål.Utförande:Brunerat.Anmärkning:Böjda spännjärn med justerenhet är universella, flexibla spännanordningar som består av enskilda element sammanbyggda till en fast enhet. Det finns inga lösa delar som måste ställas in innan ett objekt ska spännas fast. Den kompakta formen gör att spännjärnen hamnar nära arbetsstycket så att hela maskinbordet kan utnyttjas.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0004 Spännjärn böjda med justerenhet

303 kB

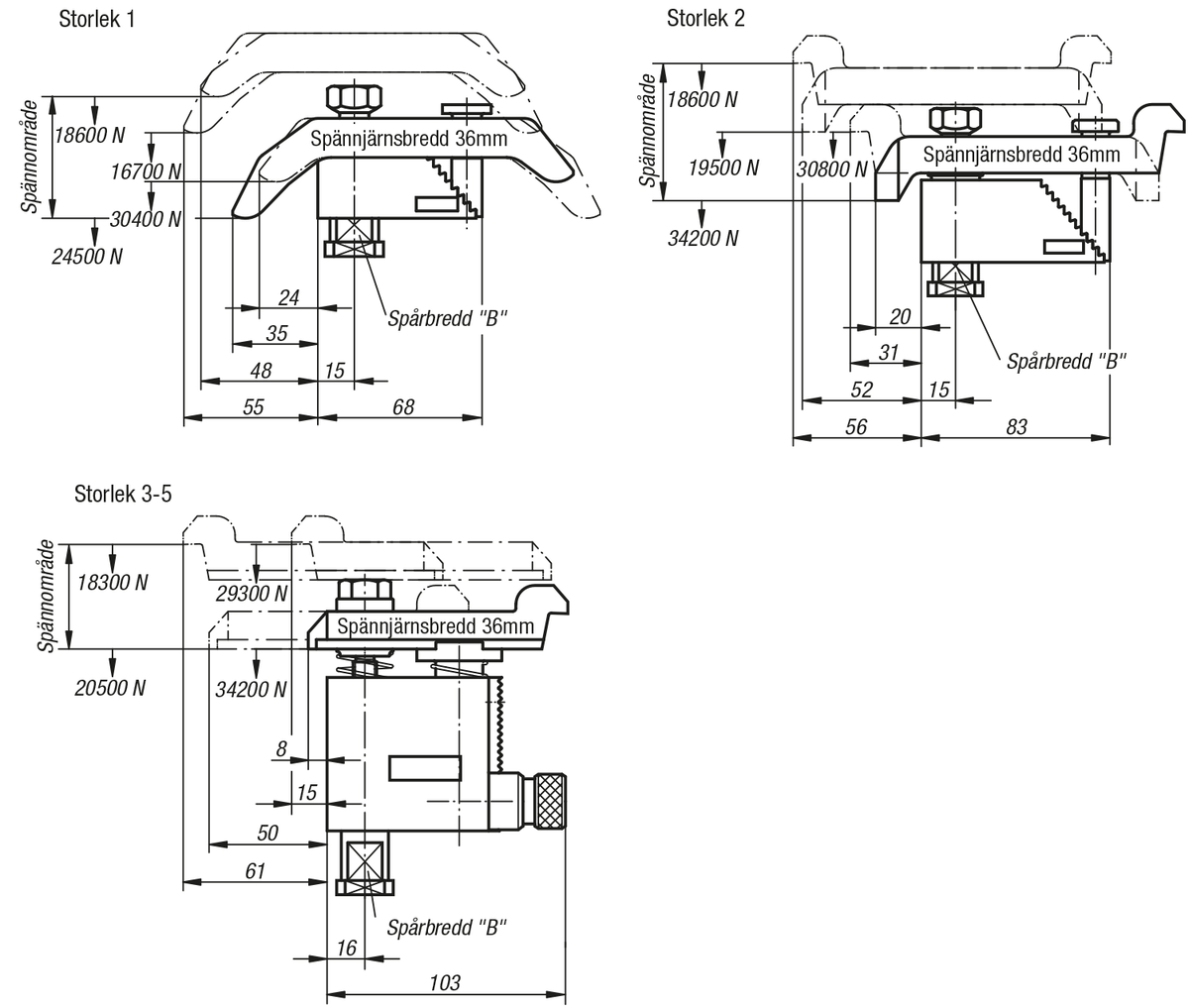

Ritningar

Artikelval/-filter.

Beställningsnr.	Storlek	Spännområde	Spårbredd B enligt DIN 650	Pris
K0004.10X12	1	0-35	12	1 202,91 SEK
K0004.10X14	1	0-35	14	1 202,91 SEK
K0004.10X16	1	0-35	16	1 202,91 SEK
K0004.10X18	1	0-35	18	1 202,91 SEK
K0004.20X12	2	25-85	12	1 548,06 SEK
K0004.20X14	2	25-85	14	1 548,06 SEK
K0004.20X16	2	25-85	16	1 548,06 SEK
K0004.20X18	2	25-85	18	1 548,06 SEK
K0004.30X12	3	80-137	12	2 031,06 SEK
K0004.30X14	3	80-137	14	2 031,06 SEK
K0004.30X16	3	80-137	16	2 031,06 SEK
K0004.30X18	3	80-137	18	2 031,06 SEK
K0004.40X12	4	125-224	12	2 299,00 SEK
K0004.40X14	4	125-224	14	2 299,00 SEK
K0004.40X16	4	125-224	16	2 299,00 SEK
K0004.40X18	4	125-224	18	2 299,00 SEK
K0004.50X12	5	160-300	12	2 455,75 SEK
K0004.50X14	5	160-300	14	2 455,75 SEK
K0004.50X16	5	160-300	16	2 455,75 SEK
K0004.50X18	5	160-300	18	2 455,75 SEK
