Spännelement "arness"
K0021

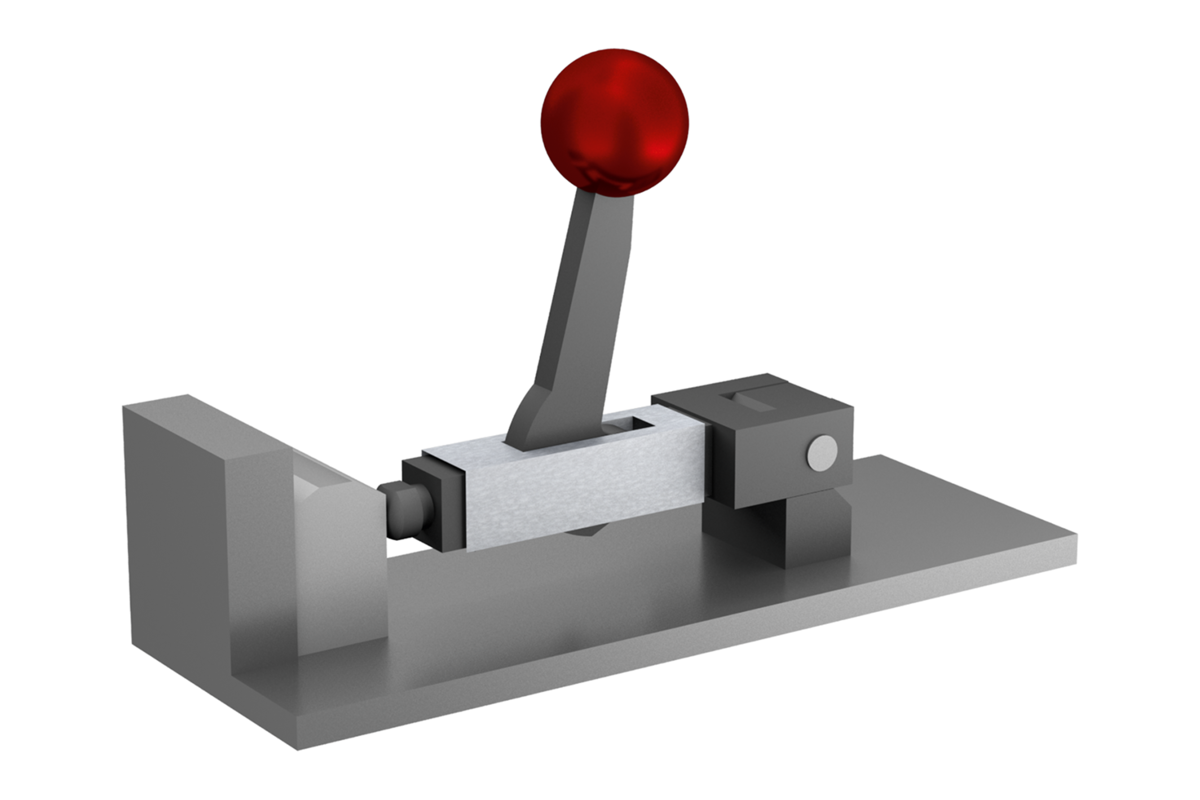

Spännelement "arness"

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.
Kulknopp av duroplast PF 31.
Utförande:Hus i silvergrå hammarlackering.
Alla övriga delar samt extradelar brunerade.
Kulknopp röd.
Anmärkning:Matningsvägen är 12 mm. Självlåsningen sker inom en så kort spännväg som 1,5 mm. Därför kan arbetsstycken med toleranser på upp till 1 mm spännas fast säkert. Spännelementet "arness" kan monteras både horisontellt och vertikalt.
För att spännelementen ska kunna anpassas individuellt till olika förhållanden har en rad standardiserade extradelar utvecklats. De levereras som specialtillbehör. Alla delar i kurvsystemet som utsätts för kraftiga påfrestningar är sätthärdade.
Högsta tillåtna spännkraft är 4905 N.
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0021 Spännelement "arness" 175 kB

Ritningar (total översikt)

Spännelement "arness"

Spännelement "arness"

Mer information

Ritningar

Spännelement "arness"

Artikelval/-filter.

Beställningsnr.

MåttCADTillb.PrisBeställ
K0021.01Se ritning 950,53 SEK

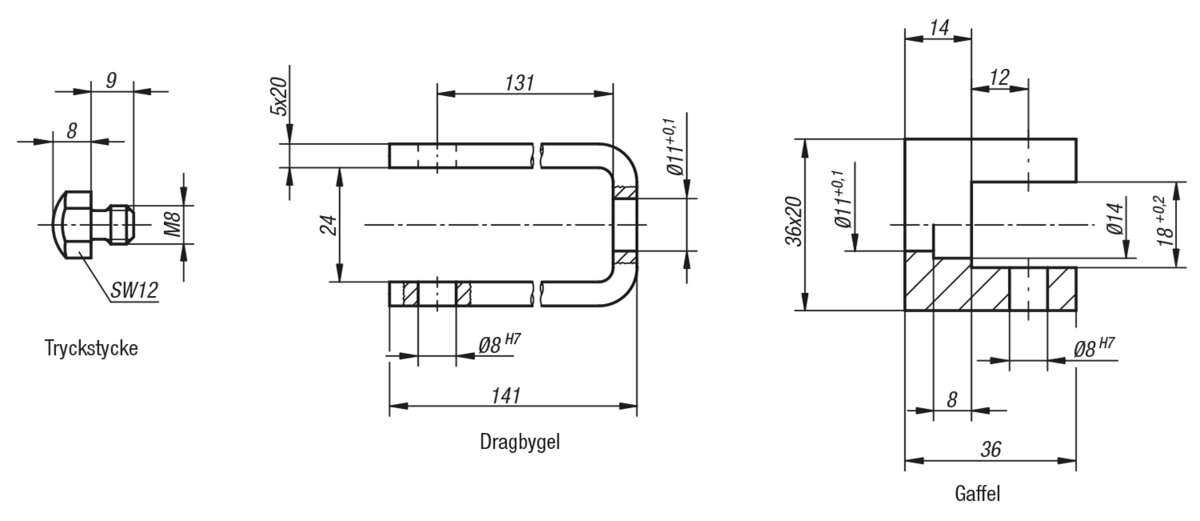

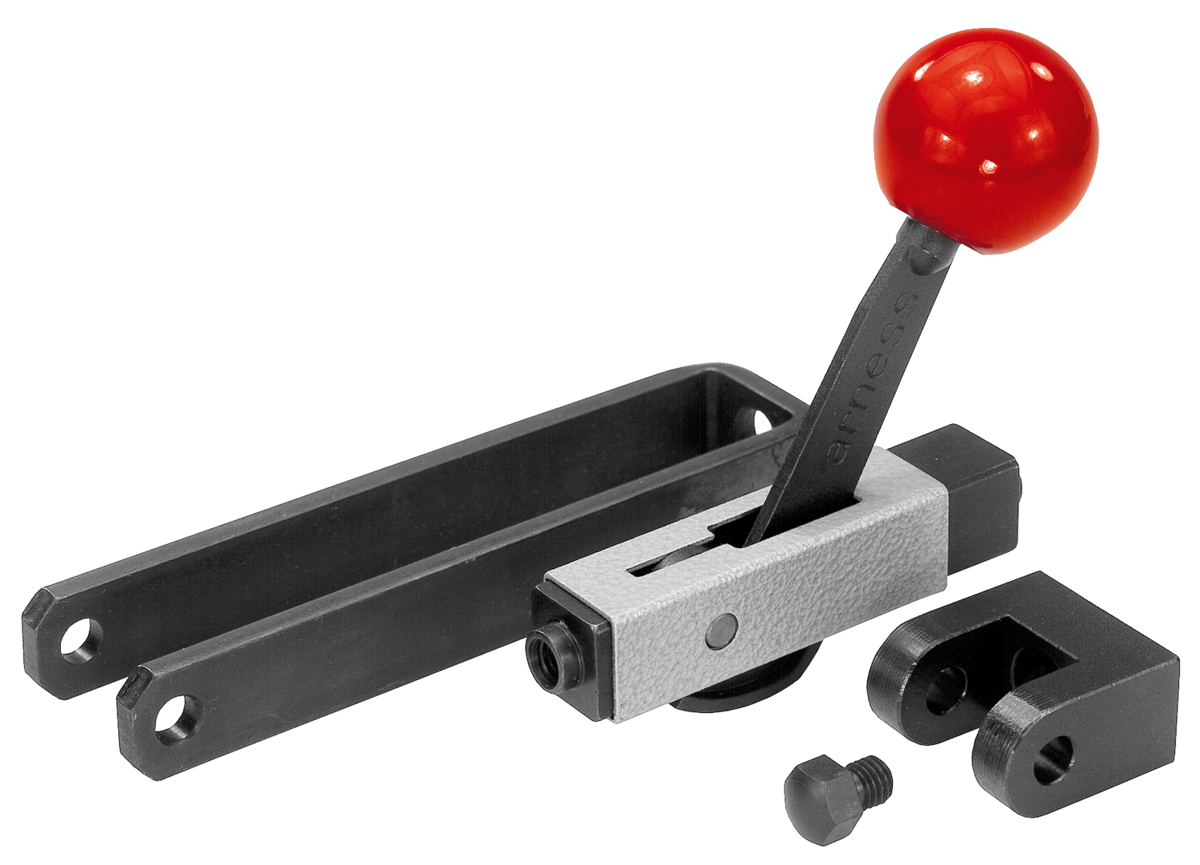

"arness" extradelar

Mer information

Ritningar

"arness" extradelar

Artikelval/-filter.

Beställningsnr.

BenämningCADTillb.PrisBeställ
K0021.02Gaffelstycke 255,19 SEK
K0021.03dragbygel 227,50 SEK
K0021.04Tryckstycke 27,80 SEK
