        Spänndornar

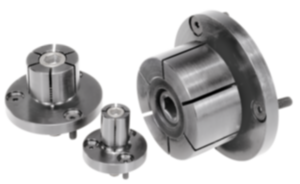

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Hus i konstruktionsstål, skruv med koniskt huvud i sätthärdningsstål.Utförande:Hus brunerat.
Skruv med koniskt huvud sätthärdad.Anmärkning:Spänndornen är speciellt lämplig för efterbearbetning av svarvade delar. Genom att svarva eller fräsa kan man anpassa diameter D till diametern på arbetsstycket som ska spännas fast.
Låg modell – inga störande spännjärn.
Spänns med insexnyckel eller hydrauliskt.

* D min. = minsta tillåtna diameter till vilken “D” får svarvas eller fräsas.Montage:Spänn ut spänndornen ca 0,1 mm (spännväg) över diametern i viloläge. Nu kan spänndornen fräsas eller svarvas till arbetsstyckets innerdiameter.

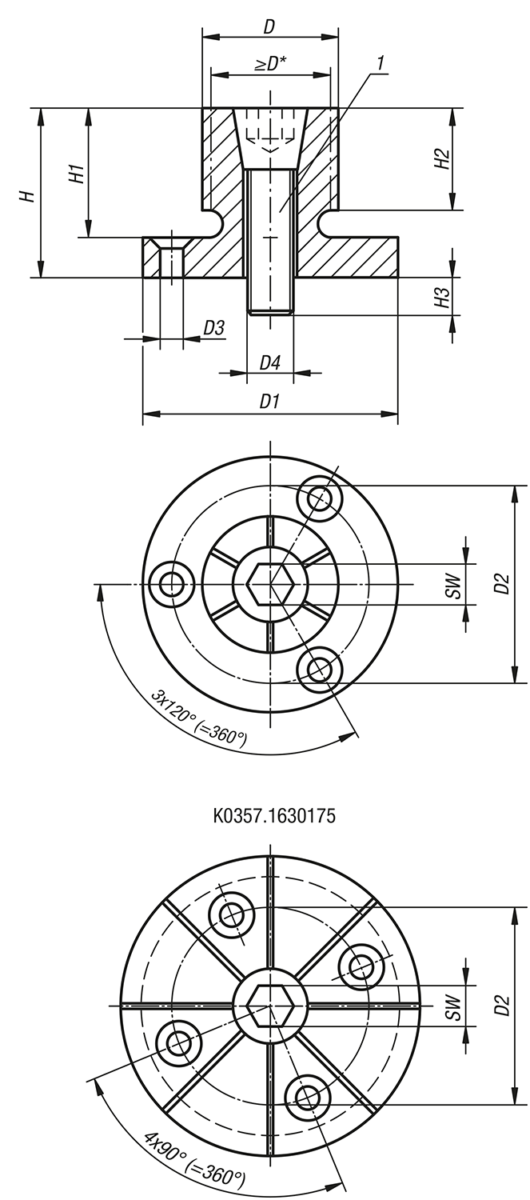

Flänsen kan vid behov centreras med ett hål eller styrstift.Ritningsinformation:

1) Skruv med koniskt huvud

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0357 Spänndornar

210 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D min.	D1	D2	D3 för skruv med försänkt huvud ISO 10642	D4 Skruv med försänkt huvud	H	H1	H2	H3	SW Skruv med försänkt huvud	Åtdragnings- moment max. Nm	Spännkraft max. kN	Pris
K0357.020407	7,4	4,1	20 h9	13,7	M2	M2	10,7	7,6	6,1	4,1	1,5	0,7	1,1	797,03 SEK
K0357.040812	12,4	8	29,72 h9	21	M3	M4	21,8	16	15	8	3	5	4,2	810,71 SEK
K0357.061214	14,2	12,2	31,5 h9	23,1	M3	M6	24,9	19	15	12	5	17	8,5	826,91 SEK
K0357.081420	20	13,5	37,5 h9	29	M3	M8	24,9	19	15	14	6	34	11,1	845,31 SEK
K0357.062027	27	18	50 h9	39,4	M4	M10	28,6	22,2	17,5	17	8	60	20	1 098,50 SEK
K0357.102535	35,3	23	56 h9	45,5	M4	M12	31,8	25,4	20,6	21	10	150	26,3	1 352,76 SEK
K0357.123442	42	29,3	69,5 h8	55,9	M5	M16	39,6	31,8	27	22	14	280	44,5	1 725,41 SEK
K0357.123452	51,5	29,3	75,5 h9	63,9	M5	M16	39,6	31,8	27	22	14	280	44,5	1 790,92 SEK
K0357.163077	77,7	29,3	107,5 h9	92,5	M6	M16	45,5	37,6	32,3	20	14	280	44,5	2 894,65 SEK
K0357.1630103	103	29,3	132,9 h9	118	M6	M16	45,5	37,6	32,3	20	14	280	44,5	4 420,35 SEK
K0357.1630175	175	29,3	132,9 h9	118	M6	M16	45,5	37,6	32,3	20	14	280	44,5	8 600,35 SEK
