Artikelbeskrivning/produktbilder |
|
|

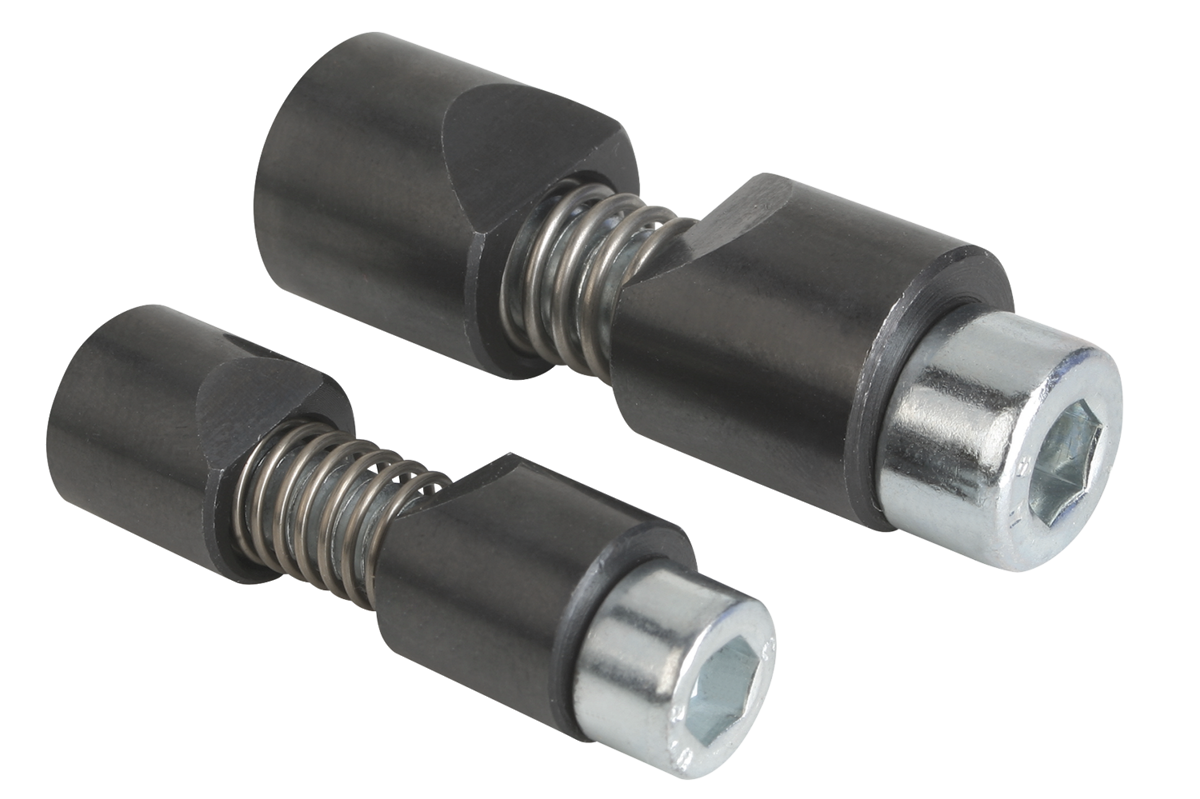

BeskrivningMaterial:Spännbackar stål.
Tryckfjäder 1.4310.
Spännskruv hållfasthetsklass 8.8.Utförande:Spännbackar brunerade.
Spännskruv blåförzinkad.Anmärkning:Rundspännelementen är ett enkelt alternativ till vanliga klämanordningar (spår och spännskruv) för runda detaljer.
Elementen kan användas för många olika material (t.ex. metall, plast, trä, ...).
Om en spännback har fastnat lossar man den genom att slå i axiell riktning eller dra ut den via en extra gänga i spännbacken resp. cylinderskruvens insexkant.Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

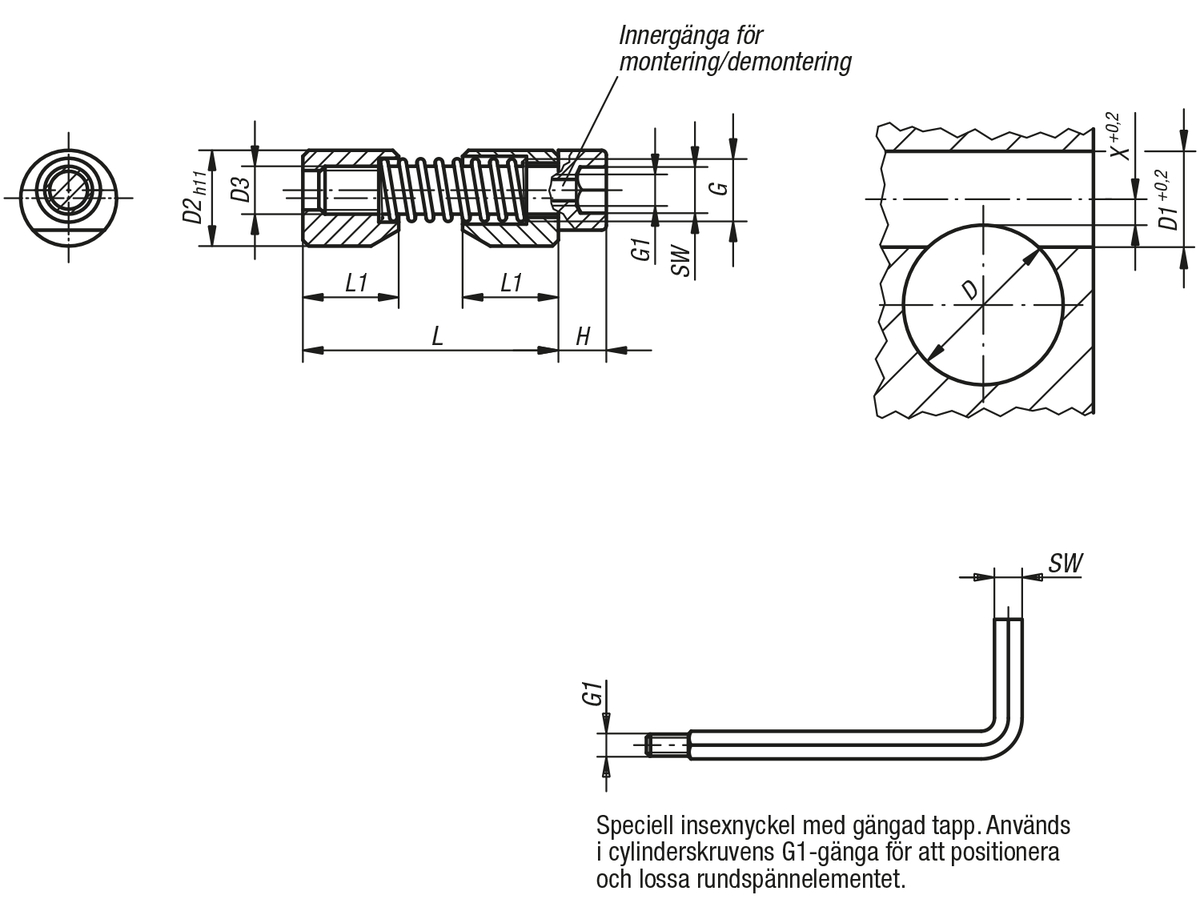

Beställningsnr.
| D
min. | D
max. | D1 | D2 | D3 | G | G1 | H | L
max. | L1 | SW | X | Spännmoment Mx
Nm | Åtdragnings-
moment
max. Nm | Beställningsnr.

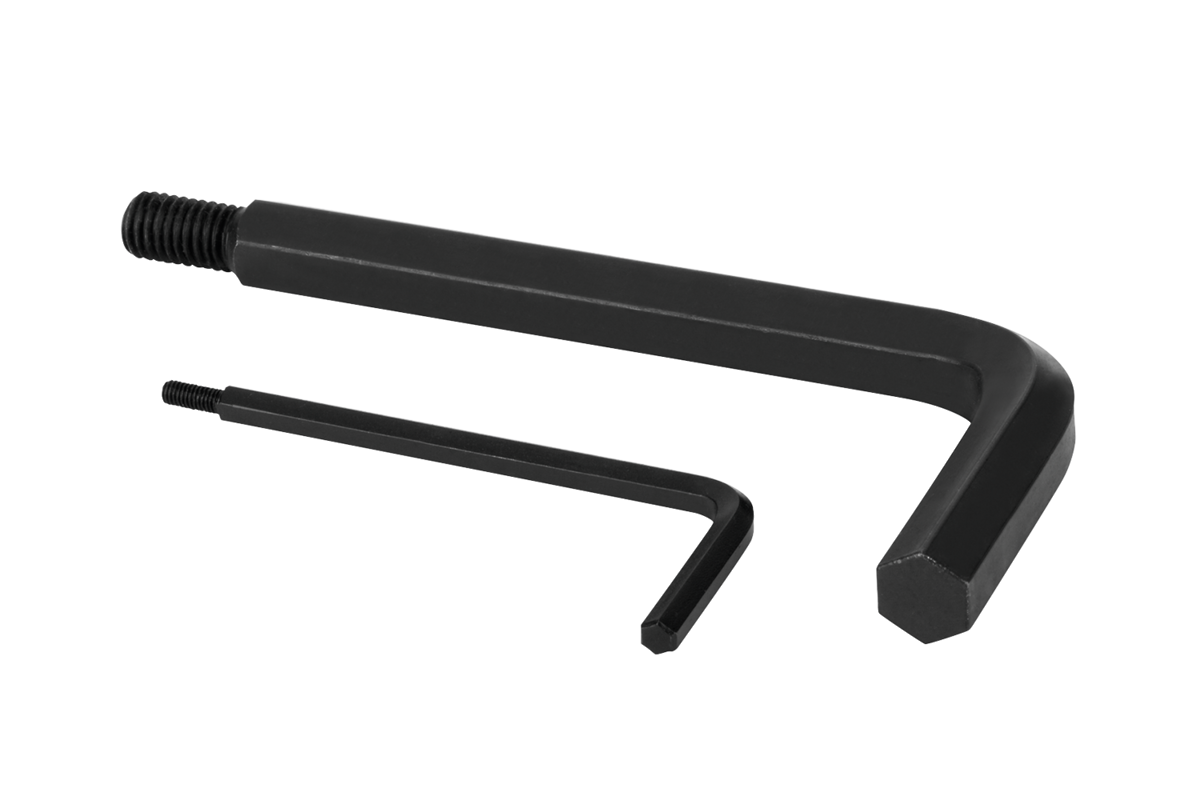

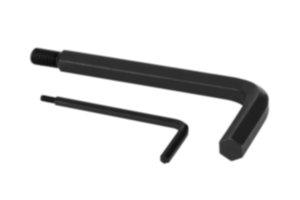

monterings-
verktyg | CAD | Tillb. | Pris | Beställ |
|---|
| K0375.04 | 6 | 10 | 8 | 8 | M4 | M5 | M2,5 | 4 | 27 | 8 | 3 | 2,8 | max. 20 | 2,9 | K0375.904 |  |  | 205,66 SEK | | | K0375.05 | 10 | 15 | 10 | 10 | M5 | M6 | M3 | 5 | 33 | 10 | 4 | 3,3 | max. 45 | 6 | K0375.905 | | | 214,64 SEK | | | K0375.06 | 15 | 20 | 12 | 12 | M6 | M7 | M4 | 6 | 39 | 12 | 5 | 3,5 | max. 100 | 10 | K0375.906 | | | 226,56 SEK | | | K0375.08 | 20 | 30 | 16 | 16 | M8 | M10 | M5 | 8 | 46 | 16 | 6 | 4 | max. 170 | 25 | K0375.908 | | | 248,92 SEK | | | K0375.10 | 30 | 40 | 20 | 20 | M10 | M12 | M6 | 10 | 53 | 20 | 8 | 4,8 | max. 290 | 46 | K0375.910 | | | 268,15 SEK | | | K0375.12 | 40 | 60 | 25 | 25 | M12 | M14 | M8 | 12 | 70 | 25 | 10 | 5,6 | max. 450 | 82 | K0375.912 | | | 302,21 SEK | | | K0375.16 | 60 | 125 | 30 | 30 | M16 | M18 | M10 | 16 | 81 | 30 | 14 | 7,9 | max. 650 | 206 | K0375.916 | | | 342,76 SEK | |
