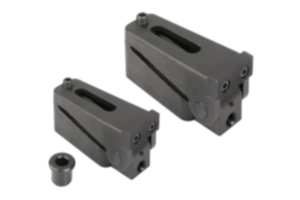

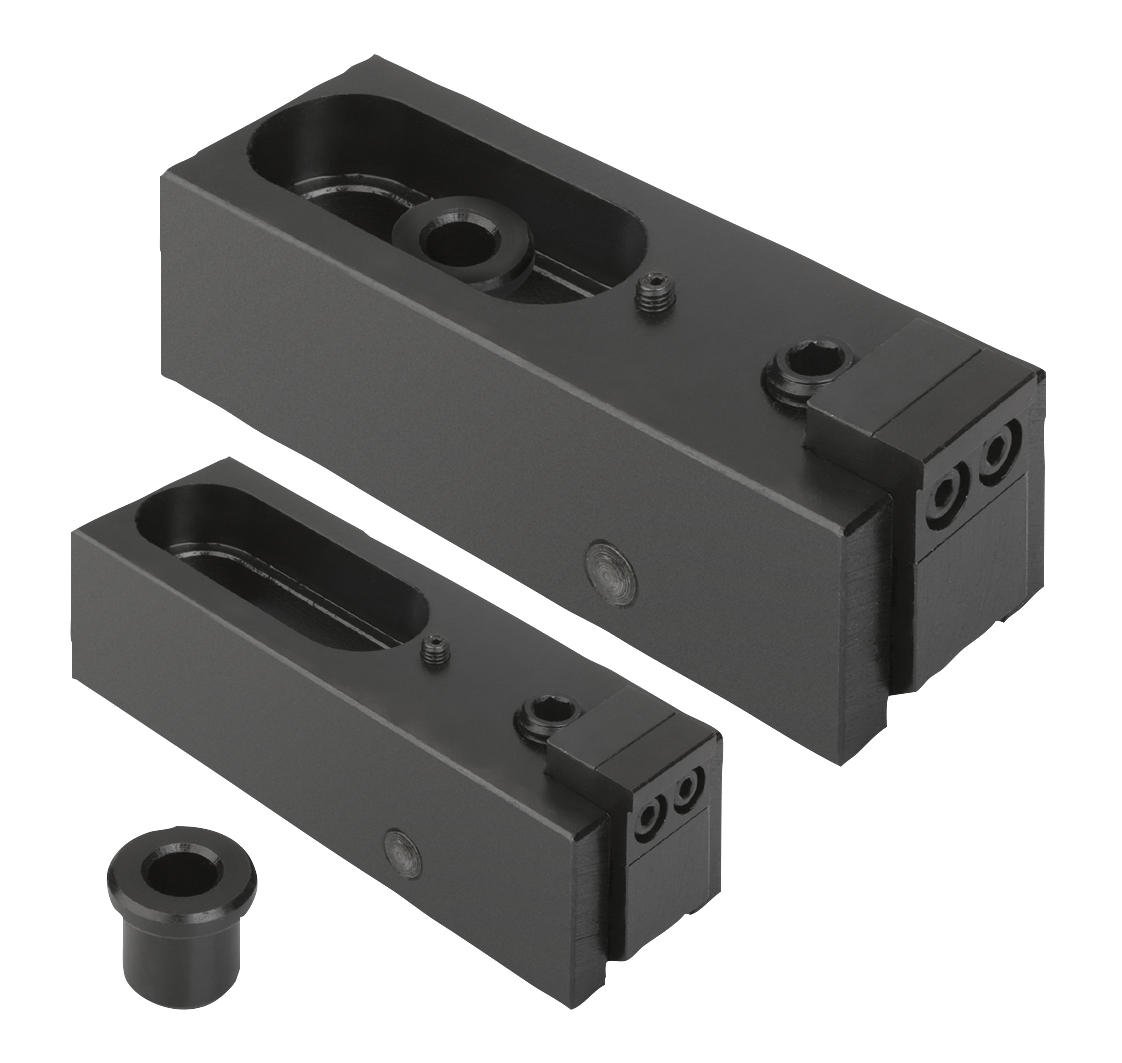

        Neddragande spännare

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Grundkropp stål, spännbackar sätthärdningsstål, centreringshylsa med fläns i sätthärdningsstål.Utförande:Brunerat.

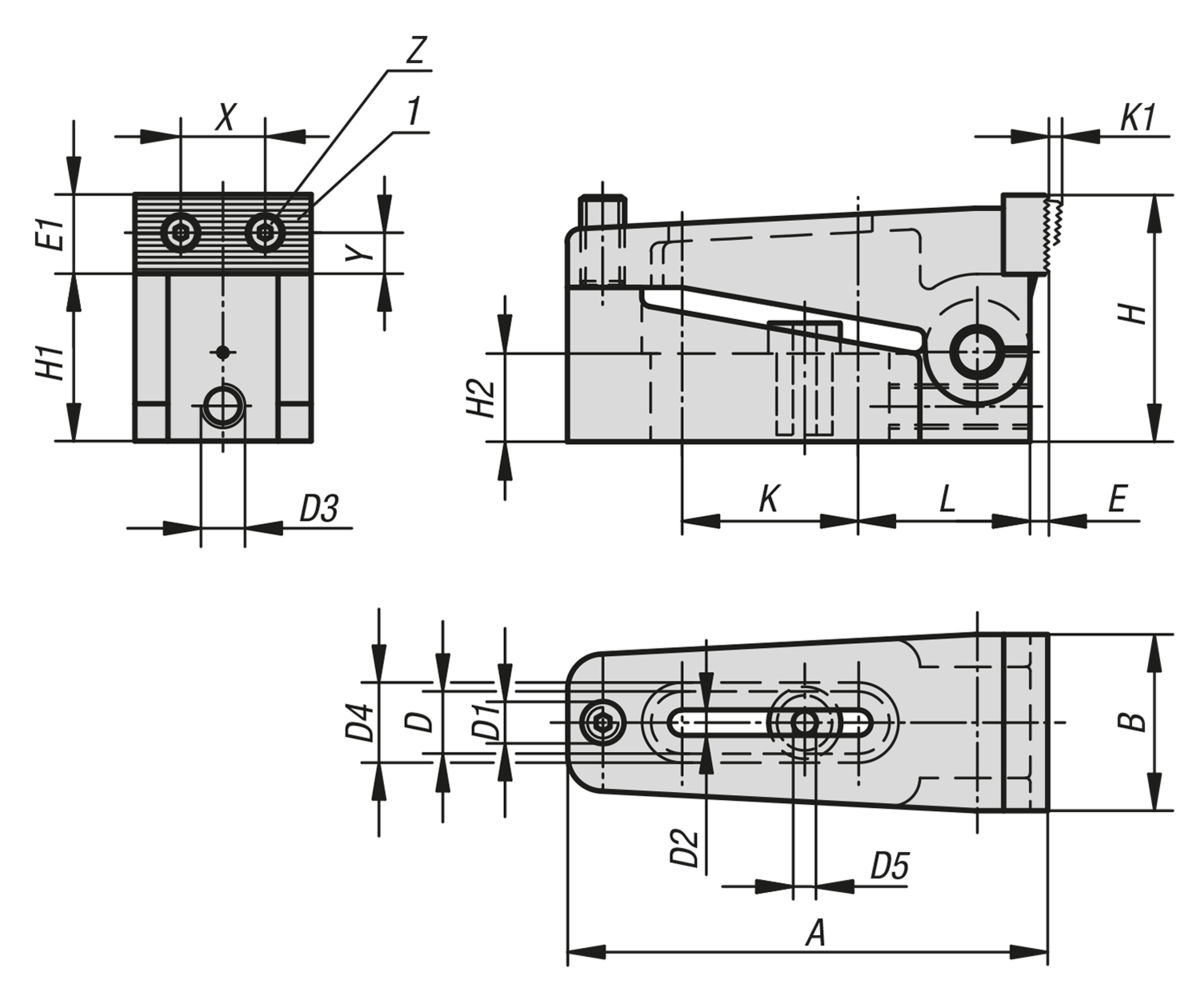

Spännbackarna sätthärdade.Anmärkning:Spännbackarna har en räfflad sida för obearbetade spännytor. De har både fastspännande och neddragande effekt. Ett gängstift kan sättas i gängan D3 för att förhindra bakåtglidning under fastspänningen.Ritningsinformation:

1) Utbytbar platta

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0033 Neddragande spännare

203 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	A	B	D	D1	D2	D3	D4	D5	E	E1	H	H1	H2	K	K1	L	X	Y	Z	F= Spännkraft N	Pris
K0033.006	73	25	12,2	M6	7	M6	16	6,5	2,5	11	35	24	12,4	25,5	2,5	27	12	4,5	M3	10000	1 916,01 SEK
K0033.010	110	39	18,2	M10	11	M10	24	10,5	4	18	56	38	20	40,5	4	39	20,5	8	M5	40000	3 260,40 SEK
K0033.016	170	58	26,2	M16	17	M10	35	17	7	27	85	60	30	60,5	7	61	32	13	M8	100000	6 228,20 SEK
