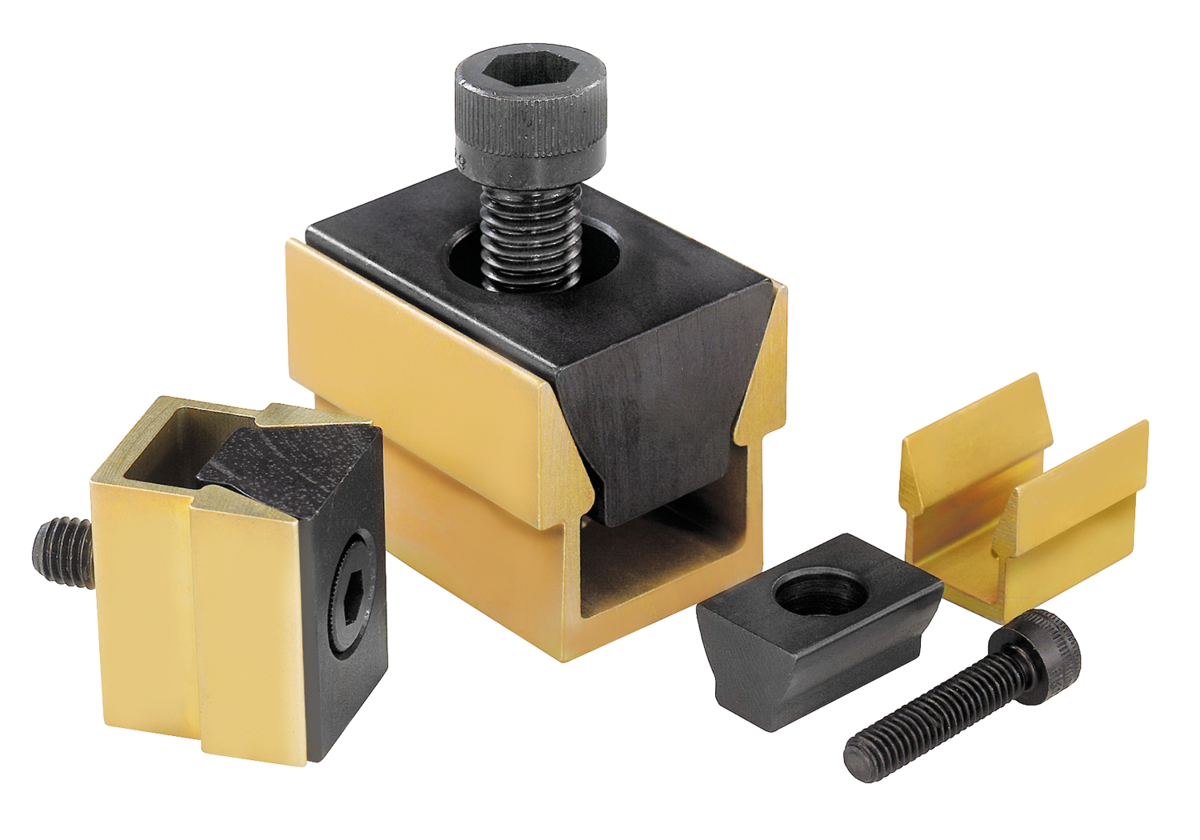

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Ytterdel i aluminiumprofil.
Kil i sätthärdningsstål.
Utförande:Ytterdel anodiserad.
Kil brunerad.
Anmärkning:Med en kilspännare spänner man fast två arbetsstycken samtidigt. Den passar bäst för runda och fyrkantiga delar. Eftersom den är så liten kan flera objekt spännas fast platsbesparande.Ritningsinformation:
I spänt tillstånd ska måttet B1 max. som anges i tabellen uppnås.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0037 Kilspännare 172 kB

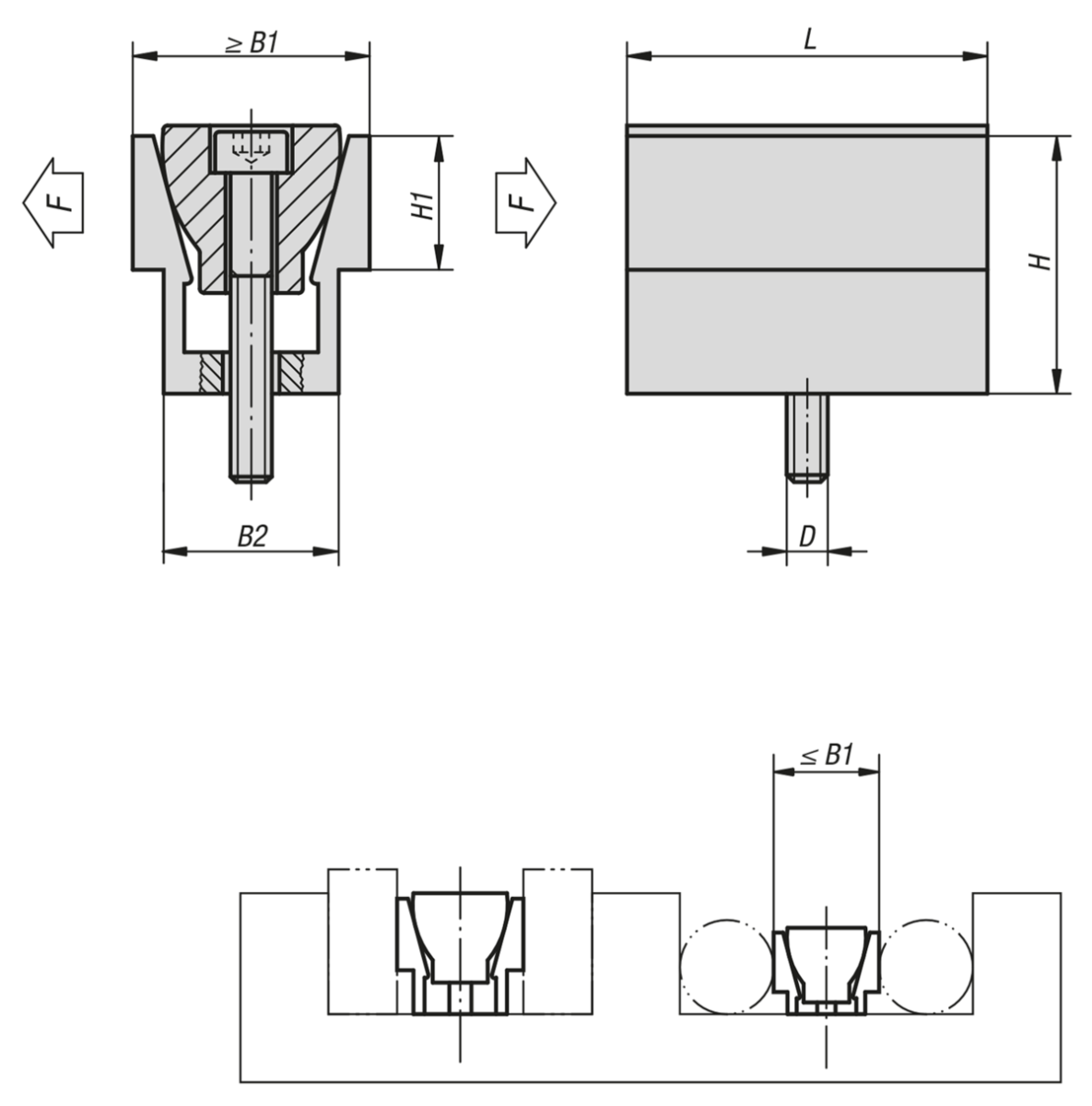

Ritningar

Kilspännare

Artikelval/-filter.

Beställningsnr.

DLB1
min. - max.
B2HH1Spännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K0037.04M4X1615,912,3 - 13,110,412,75,62,23,4 114,64 SEK
K0037.06M6X2523,818,6 - 19,916,1199,56,714,3 159,05 SEK
K0037.08M8X3031,724,8 - 26,620,825,412,78,914,5 183,61 SEK
K0037.12M12X5047,637,3 - 39,730,838,11915,638,4 831,93 SEK
K0037.16M16X6063,549,7 - 52,841,250,825,426,774,6 1 279,08 SEK
