Kilspännare spännytor räfflade
K0040

Kilspännare spännytor räfflade

Tillbaka

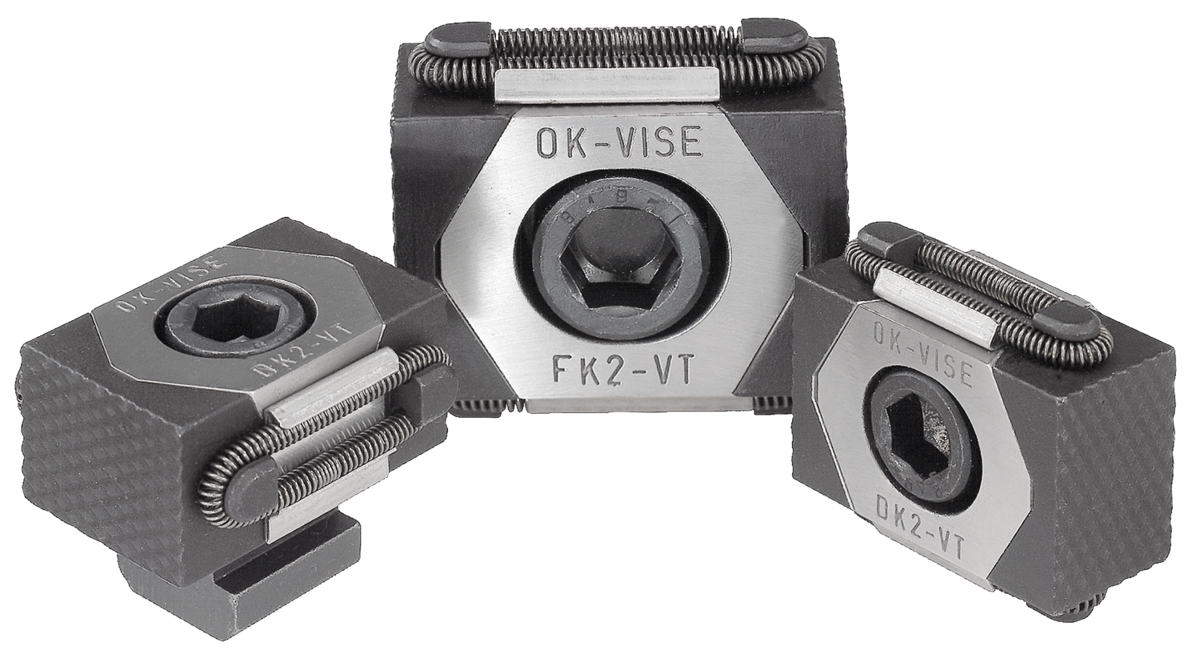

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Grundkropp, spännsegment i verktygsstål.Utförande:Grundkropp härdad.
Spännsegment härdade (49-51 HRC) och brunerade.
Kilytor slipade.
Anmärkning:

Dessa kompakta kilspännare är mycket lämpliga för horisontell eller vertikal fastspänning av flera objekt. De härdade och slipade kilytorna ger höga spännkrafter.
Kilspännarna kan monteras i rasterhål eller T-spår. När man drar åt cylinderskruven DIN 912 rör sig de båda spännsegmenten utåt och trycker arbetsstycket mot ett fast anslag.

Spännbackarna i utförande K0040.08 och K0040.0810 har inga räfflor.

Kilspännarna kan förskjutas med det avlånga hålet.

Förskjutningsväg vid beställningsnummer:
K0040.08 = ±0,5 mm
K0040.12 = ±1,0 mm
K0040.16 = ±1,5 mm

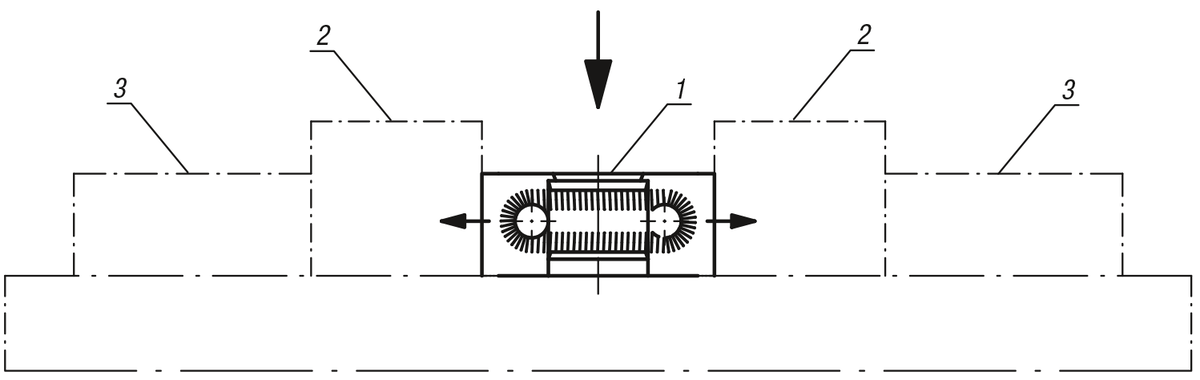

Ritningsinformation:
D) Cylinderskruv DIN 912
1) Kilspännare
2) Arbetsstycke
3) Fast anslag
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0040 Kilspännare spännytor räfflade 264 kB

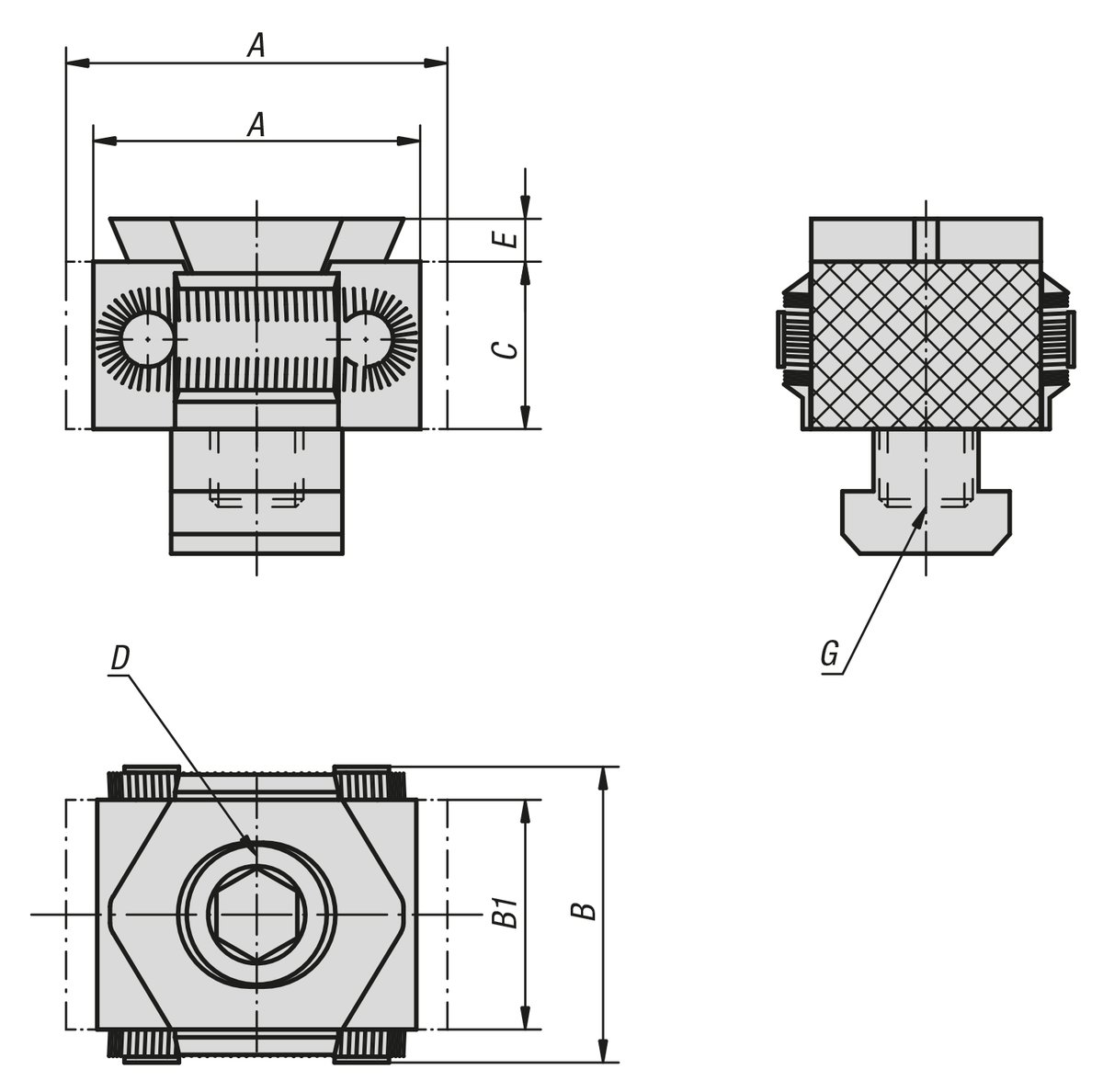

Ritningar

Kilspännare spännytor räfflade

Artikelval/-filter.

Beställningsnr.UtförandeA
min.
A
max.
BB1CDEFormGSpännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K0040.08slät2731292115M8X252,5--1525 945,52 SEK
K0040.0810slät2731292115M8X252,5för T-spår-1525 945,52 SEK
K0040.12räfflad4249413022M12X404--3085 1 466,25 SEK
K0040.1214räfflad4249413022M12X304för T-spår-3085 1 466,25 SEK
K0040.16räfflad5766564229M16X605--50210 2 423,05 SEK
K0040.1618räfflad5766564229M16X505för T-spår-50210 2 423,05 SEK
