Kilspännare med arbetsmån
K0038

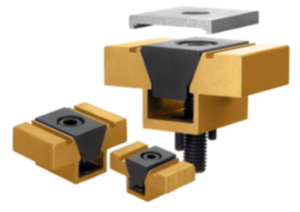

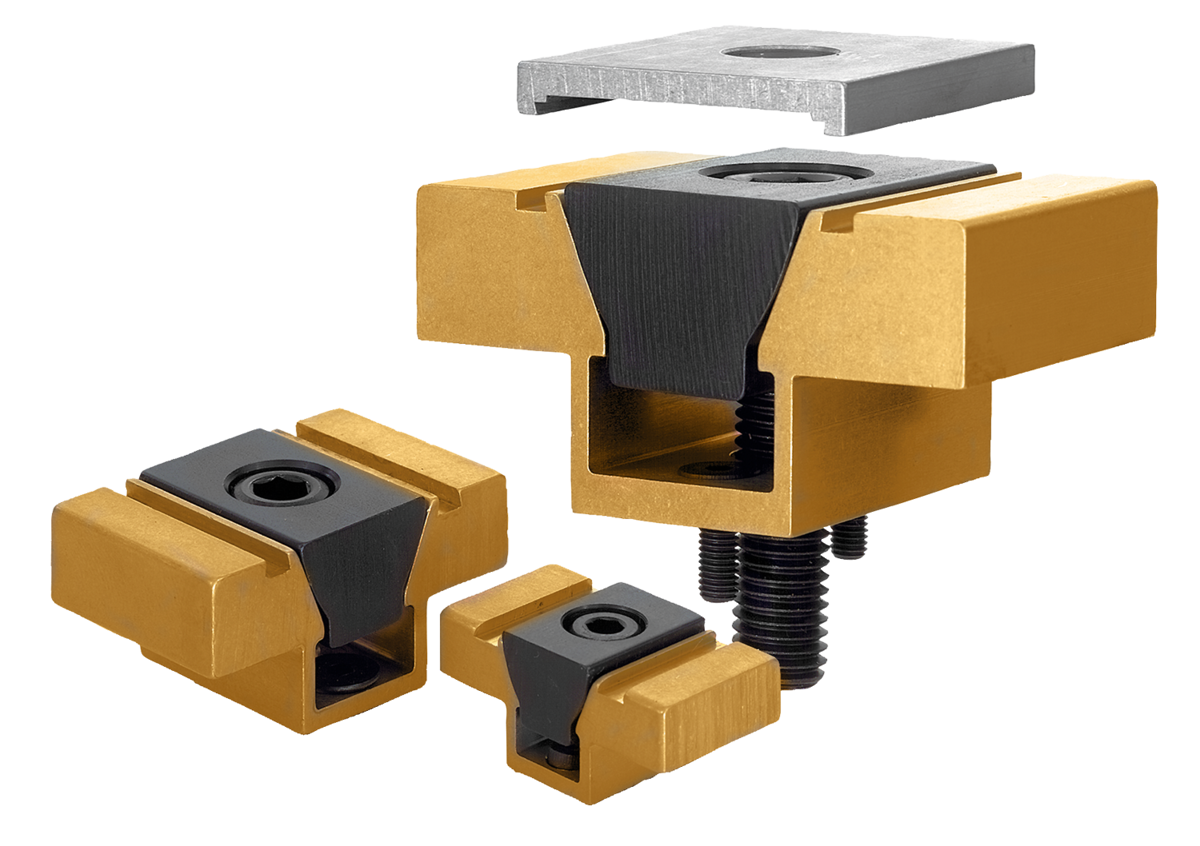

Kilspännare med arbetsmån

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Ytterdel i aluminiumprofil.
Kil i sätthärdningsstål.
Utförande:Ytterdel anodiserad.
Kil brunerad.

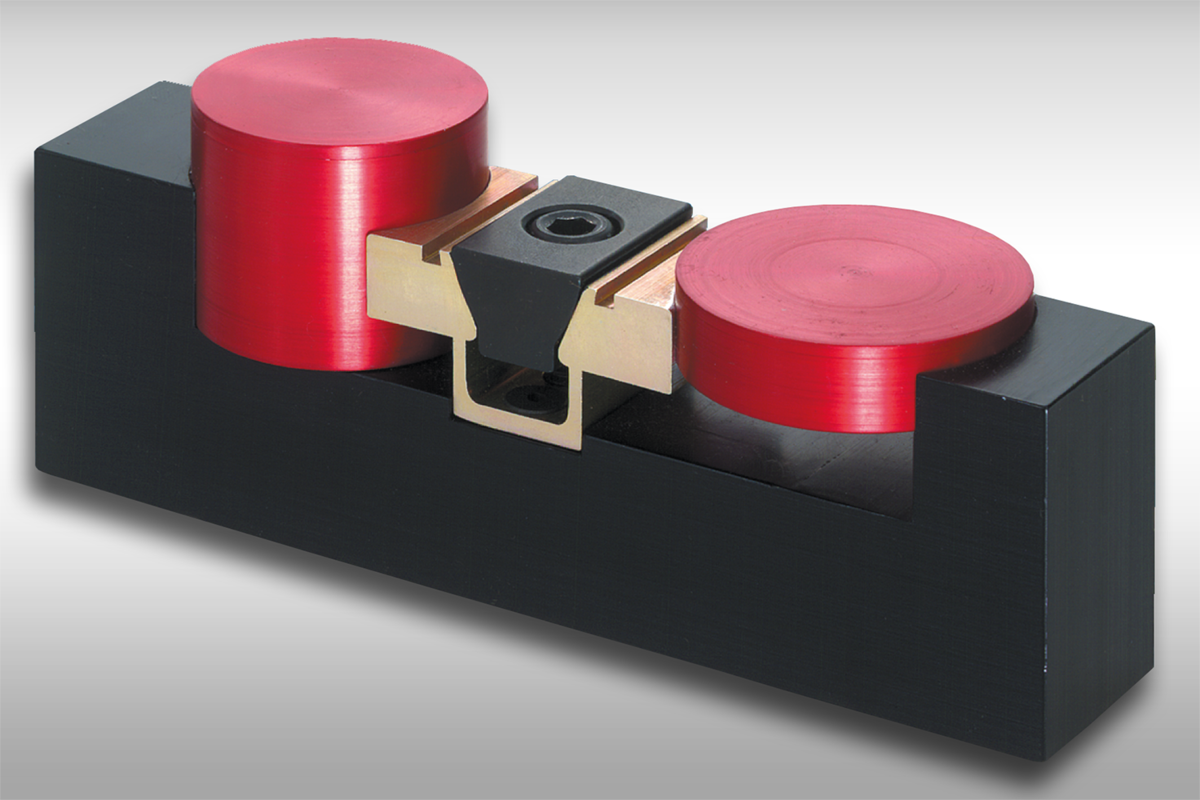

Anmärkning:Med en kilspännare spänner man fast två arbetsstycken samtidigt. Genom urfräsningar i materialet kan arbetsstycken spännas fast formslutande och därmed säkert och utan vridning. Den passar bäst för runda och fyrkantiga delar. Eftersom den är så liten kan flera objekt spännas fast platsbesparande.Ritningsinformation:
1) Låsplattan används endast för formfräsning, inte för fastspänning av arbetsstycken.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0038 Kilspännare med arbetsmån 241 kB

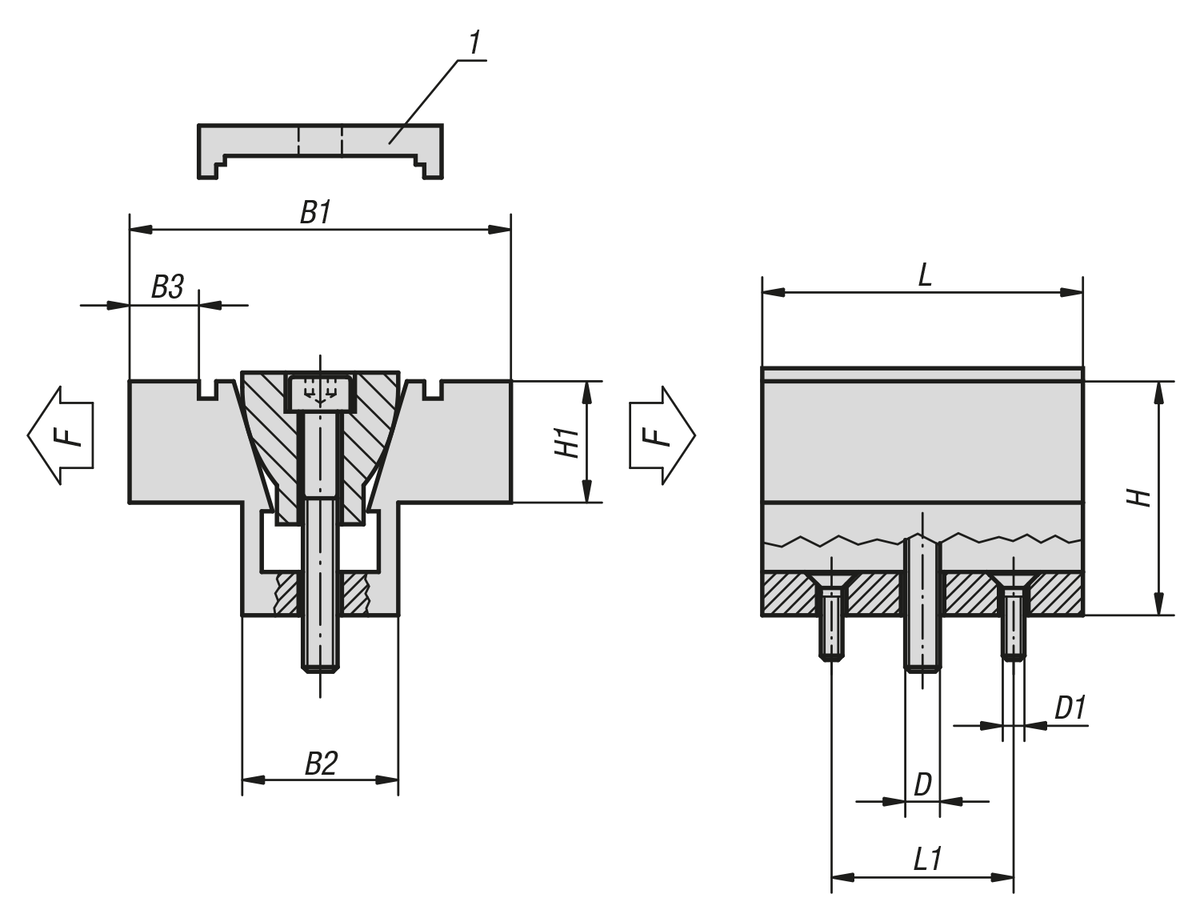

Ritningar

Kilspännare med arbetsmån

Artikelval/-filter.

Beställningsnr.

DD1LL1B1
min. - max.
B2B3HH1Spännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K0038.04M4M215,710,1628,6 - 29,110,64,612,76,32,23,4 408,50 SEK
K0038.06M6M423,915,938,1 - 3916,16,619,19,46,714,3 430,33 SEK
K0038.08M8M431,820,650,8 - 5220,89,925,412,78,914,5 597,74 SEK
K0038.12M12M547,530,576,2 - 7830,915,738,11915,638,4 1 659,04 SEK
K0038.16M16M663,541,28101,6 - 103,941,320,350,825,426,774,6 2 706,55 SEK
