        Kilspännare dubbla spännytor räfflade

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Grundkropp, spännsegment i verktygsstål.Utförande:Grundkropp härdad.
Spännsegment härdade (49-51 HRC) och brunerade.
Kilytor slipade.Anmärkning:Dessa kompakta, dubbla kilspännare är mycket lämpliga för horisontell eller vertikal fastspänning av flera objekt. De härdade och slipade kilytorna ger höga spännkrafter.Kilspännarna kan monteras i rasterhål eller T-spår. När man drar åt cylinderskruven DIN 912 rör sig de båda spännsegmenten utåt och trycker arbetsstycket mot ett fast anslag.
Genom dubbelkilen har spännaren i detta utförande en "neddragande effekt".

Förskjutningsväg vid beställningsnummer:
K0042.12 = ±1,0 mm

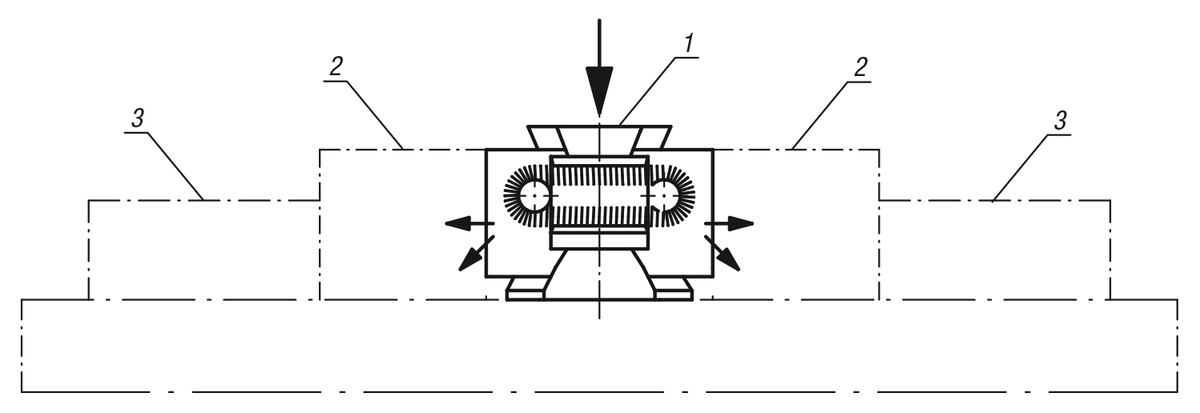

K0042.16 = ±1,5 mmRitningsinformation:

D) Cylinderskruv DIN 912

1) Kilspännare
2) Arbetsstycke
3) Fast anslag

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0042 Kilspännare dubbla spännytor räfflade

264 kB

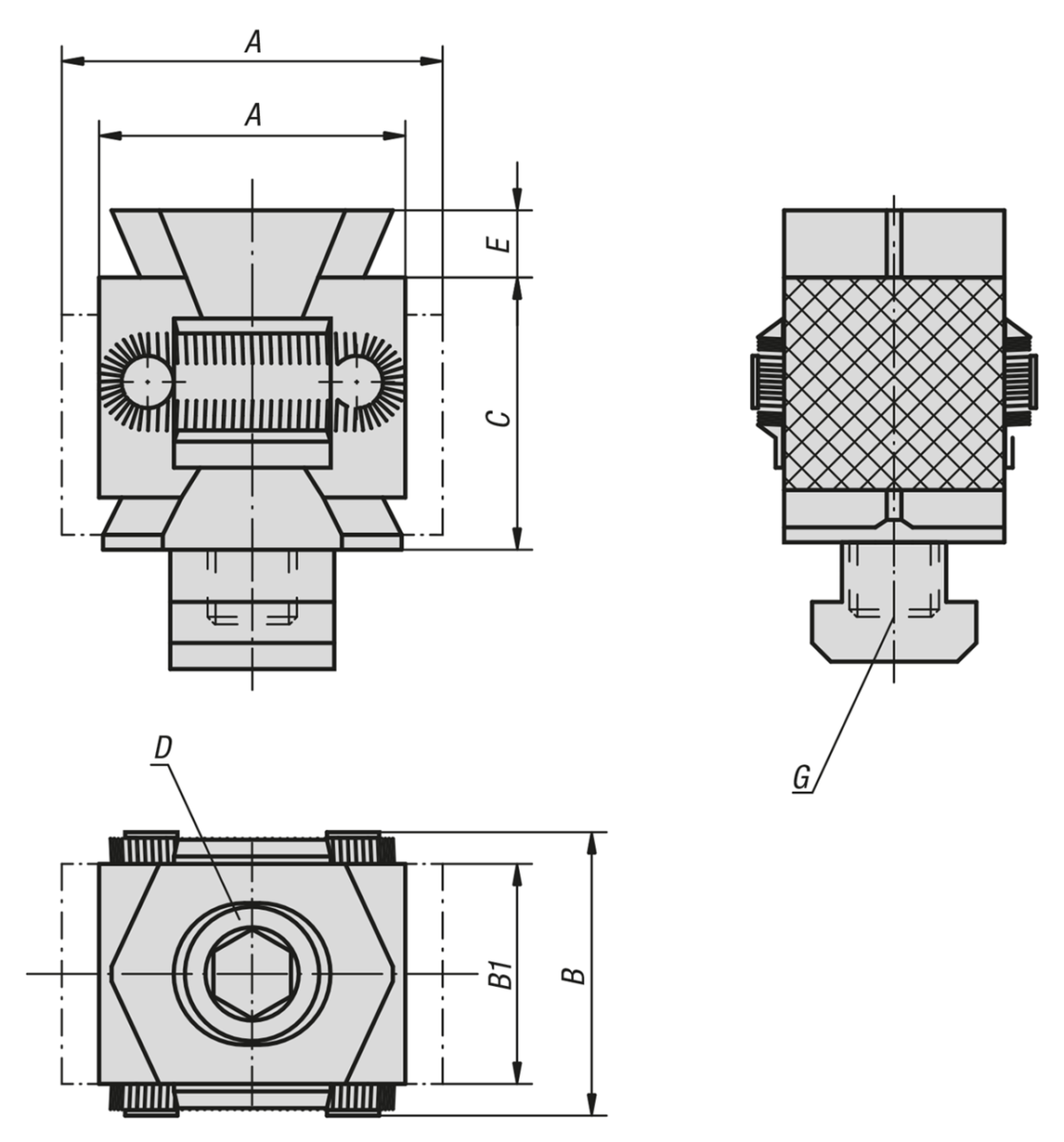

Ritningar

Artikelval/-filter.

Beställningsnr.	A min.	A max.	B	B1	C	D	E	Utförande 2	G	Spännkraft max. kN	Åtdragnings- moment max. Nm	Pris
K0042.12	42	49	41	30	36	M12X60	5	för gängat hål	M12	40	85	1 868,67 SEK
K0042.1214	42	49	41	30	36	M12X50	5	för t-spår	14	40	85	1 868,67 SEK
K0042.16	57	67	56	42	50	M16X80	5	för gängat hål	M16	60	210	3 197,70 SEK
K0042.1618	57	67	56	42	50	M16X70	5	för t-spår	18	60	210	3 197,70 SEK
