Kilspännare med arbetsmån
K0649

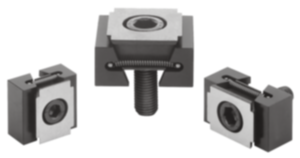

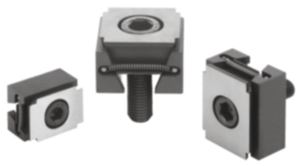

Kilspännare med arbetsmån

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Dubbelkil och spännsegment i seghärdat stål.Utförande:Dubbelkil och spännsegment seghärdade, svarta.Anmärkning:Det unika med de här kilspännarna är deras arbetsmån. Den extra längden gör det möjligt att arbeta in anpassade konturer i arbetsstyckesgeometrin. Dessutom gör funktionsprincipen att de passar för universalspänning. Kilytorna ger höga spännkrafter.
Kilspännarna kan användas för faststpänning i gängade hål resp. T-spår. När spännskruven skruvas in förflyttar sig de båda spännsegmenten utåt och trycker arbetsstyckena mot bearbetningsfixturens fasta anslagsbackar.
Genom det avlånga hålet i dubbelkilen kan man förskjuta kilspännarna och utjämna toleranser.

Förskjutningsväg:
M8 = ±0,5 mm
M10 = ±1,0 mm
M12 = ±1,0 mm
M16 = ±1,5 mm
Observera:Det speciella med dessa kilspännare är att de har en arbetsmån på 3 mm per spännback i utförande M8 och 5 mm i utförande M10, M12 och M16.Ritningsinformation:

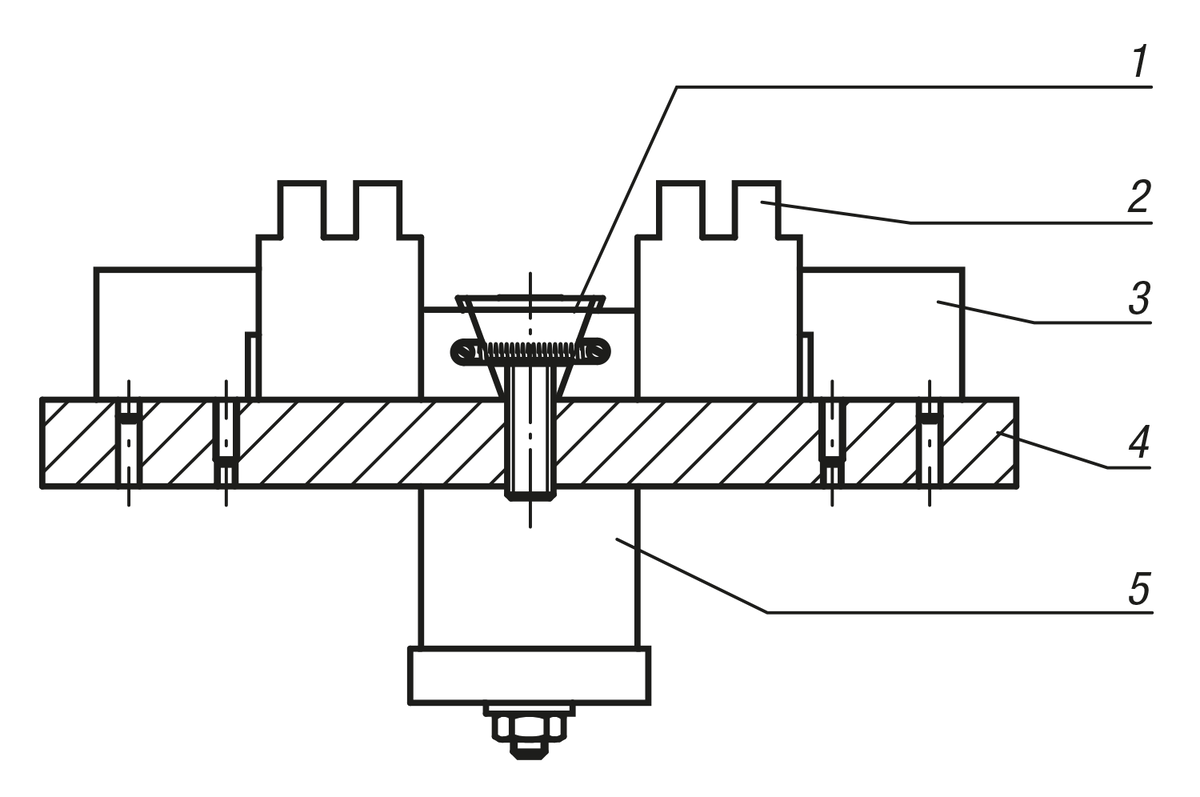

D) Cylinderskruv DIN 6912

1) Kilspännare
2) Arbetsstycke
3) Mothåll
4) Bottenplatta
5) Hydraulisk/pneumatisk cylinder
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0649 Kilspännare med arbetsmån 201 kB

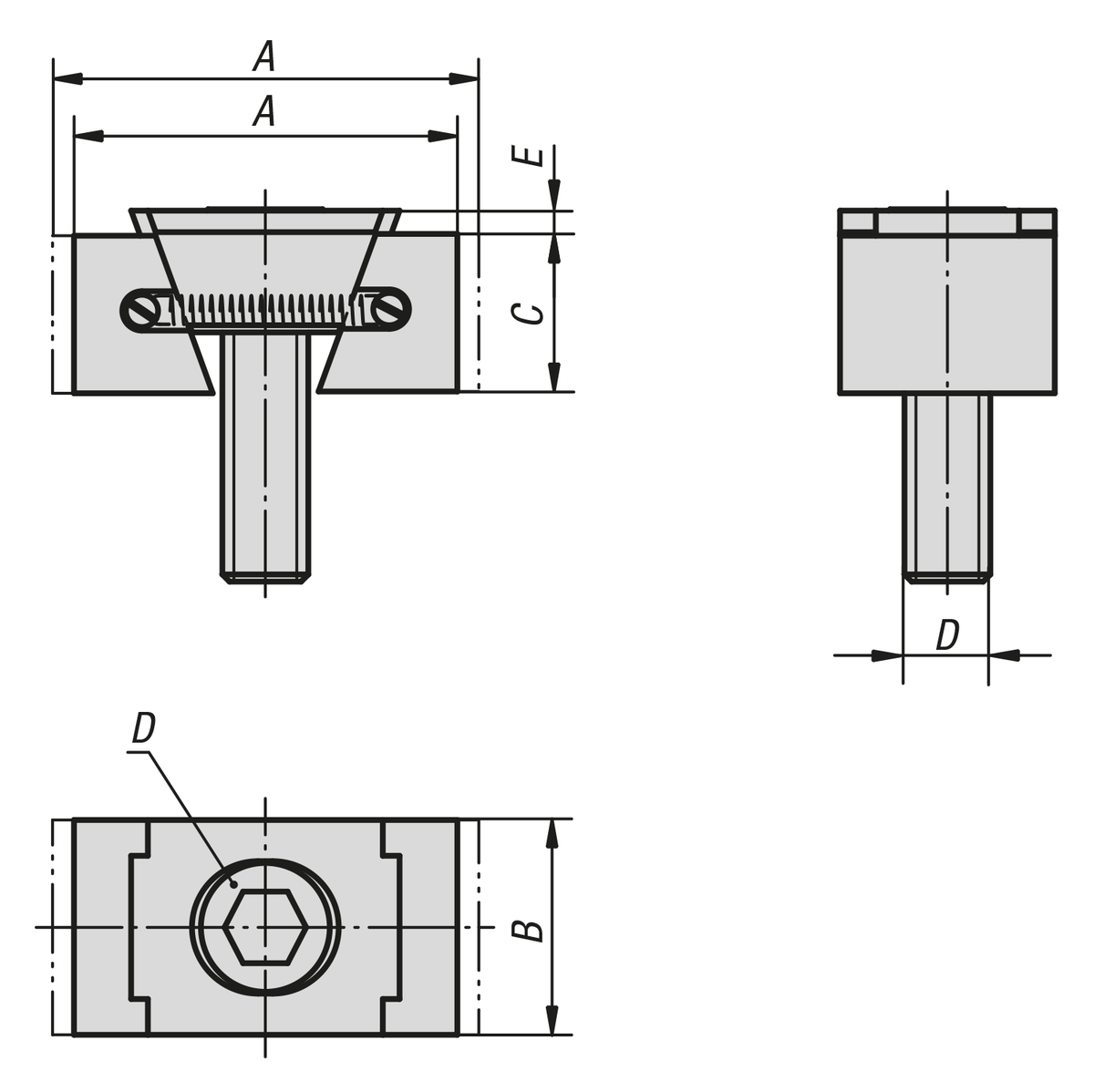

Ritningar

Kilspännare med arbetsmån

Artikelval/-filter.

Beställningsnr.

Utförande

A
min.
A
max.
BCDESpännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K0649.3108dubbelsidig36,539,52415M8X2521119 971,85 SEK
K0649.3110dubbelsidig42472819M10X253,51537 1 285,98 SEK
K0649.3112dubbelsidig5459,53022M12X403,52365 1 390,69 SEK
K0649.3116dubbelsidig65724029M16X60438160 2 004,00 SEK
K0649.3208dubbelsidig36,539,53015M8X2521119 1 211,36 SEK
K0649.3210dubbelsidig42473819M10X253,51537 1 480,56 SEK
K0649.3212dubbelsidig5459,54822M12X403,52365 1 734,70 SEK
K0649.3216dubbelsidig65724829M16X60438160 2 225,85 SEK
