Kilspännare med arbetsmån
K0041

Kilspännare med arbetsmån

Tillbaka

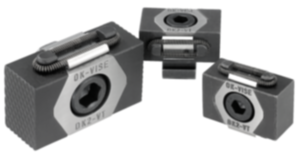

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Grundkropp i verktygsstål.
Spännsegment i verktygsstål (30 HRC).
Utförande:Grundkropp härdad.
Spännsegment brunerade.
Kilytor slipade.
Anmärkning:

Det speciella med dessa kilspännare är att de har en arbetsmån på 3 mm per spännback i utförande K0041.08 och 5 mm i utförande K0041.12 och K0041.16.
Genom dessa förlängningar kan de anpassas till arbetsstyckets geometri (se bilden).

Spännbackarna i utförande K0041.08 och K0041.0810 har inga räfflor.

Förskjutningsväg vid beställningsnummer:
K0041.08 = ±0,5 mm
K0041.12 = ±1,0 mm
K0041.16 = ±1,5 mm

Ritningsinformation:

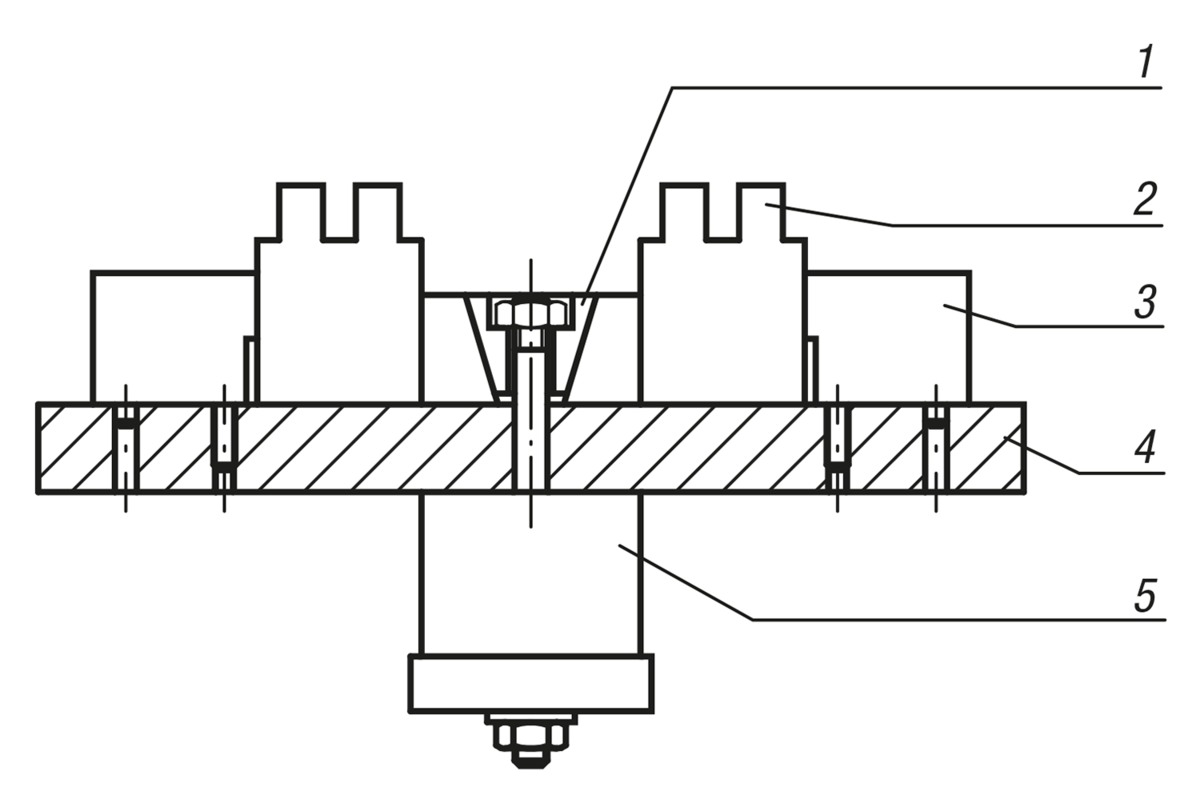

1) Kilspännare
2) Arbetsstycke
3) Mothåll
4) Bottenplatta
5) Hydraulisk/pneumatisk cylinder
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0041 Kilspännare med arbetsmån 242 kB

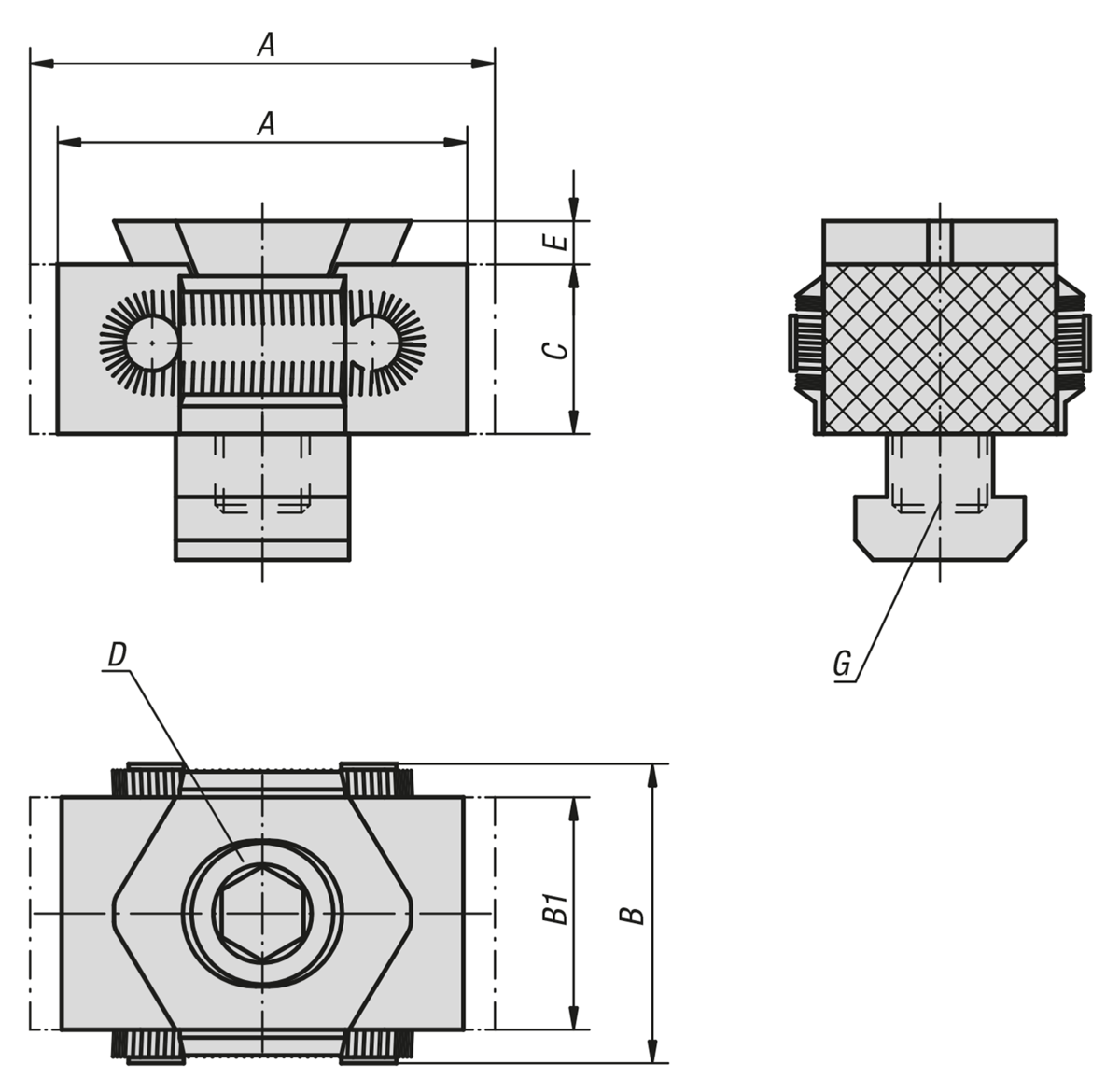

Ritningar

Kilspännare med arbetsmån

Artikelval/-filter.

Beställningsnr.A
min.
A
max.
BCDEF
Cylinderskruv
DIN 912
GSpännkraft
kN
Åtdragnings-
moment
Nm
CADTillb.PrisBeställ
K0041.0833372915212,5M8x25för gängat hål1525 1 220,46 SEK
K0041.081033372915212,5M8x25för T-spår 101525 1 220,46 SEK
K0041.1252594122304M12x40för gängat hål3085 1 843,17 SEK
K0041.121452594122304M12x30för T-spår 143085 1 843,17 SEK
K0041.1667765629425M16x60för gängat hål50210 3 031,75 SEK
K0041.161867765629425M16x50för T-spår 1850210 3 031,75 SEK
