BeskrivningMaterial:Stål.Utförande:Sätthärdat och brunerat.Anmärkning:Den neddragande spännaren är ett snabbspännelement, med vilket arbetsstycken genom svängbacken över spiralexcentern samtidigt trycks mot de fasta anslagen och mot ett underlag.
Spännbacken kan positioneras och spännas fast på ett modulärt rastersystem med anslagsskruven och centringshylsan (se ritningen).

Utförandena K0035.006010, K0035.006015, K0035.006030 och K0035.006035 har 2 runda insatser i hårdmetall.
Spännkraft:K0035.006... = 3800 N
K0035.010... = 7200 N
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0035 Neddragande spännare 273 kB

Ritningar (total översikt)

Neddragande spännare

Neddragande spännare

Mer information

Ritningar

Neddragande spännare

Artikelval/-filter.

Beställningsnr.FormUtförande 1ABDD1EHH1KLL1L2L3RF
N
CADTillb.PrisBeställ
K0035.006005Ahöger38,52512M6112545422201741103800 1 054,52 SEK
K0035.010005Ahöger58,54018M1018407463531,52761437200 1 523,61 SEK
K0035.006025Avänster38,52512M6112545422201741103800 1 054,52 SEK
K0035.010025Avänster58,54018M1018407463531,52761437200 1 523,61 SEK

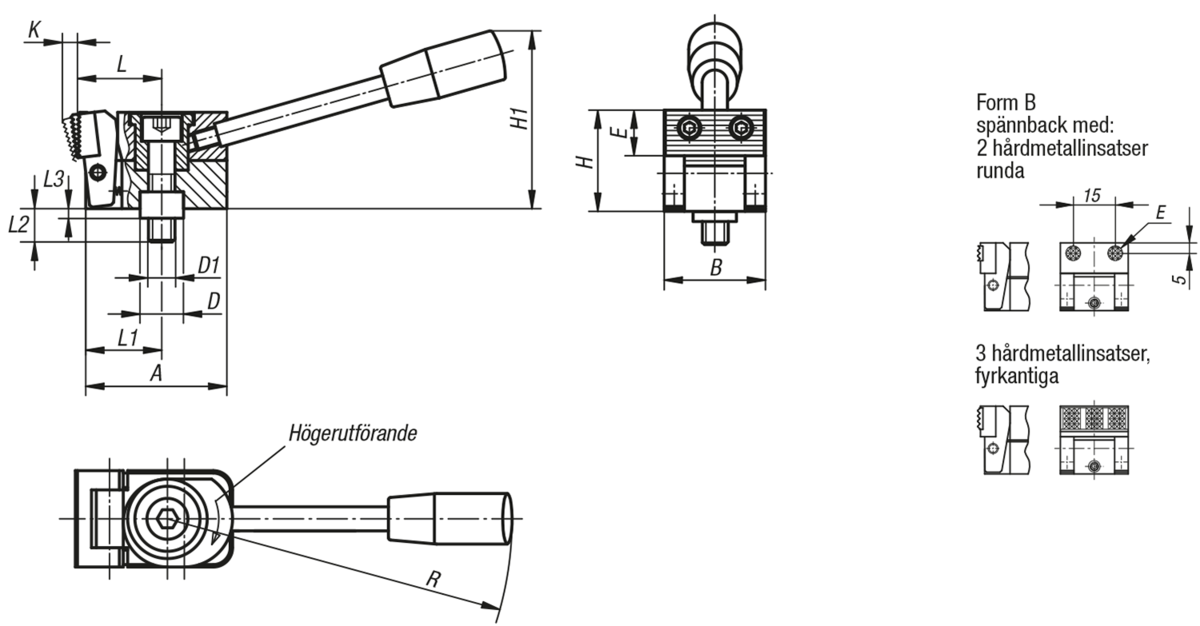

Neddragande spännare

Mer information

Ritningar

Neddragande spännare

Artikelval/-filter.

Beställningsnr.FormUtförande 1ABDD1EHH1KLL1L2L3RF
N
CADTillb.PrisBeställ
K0035.006010Bhöger38,52512M6ø824453,522201741103800 1 056,19 SEK
K0035.010010Bhöger58,54018M1012,739745,53731,52761437200 1 793,64 SEK
K0035.006030Bvänster38,52512M6ø824453,522201741103800 1 054,52 SEK
K0035.010030Bvänster58,54018M1012,739745,53731,52761437200 1 793,64 SEK

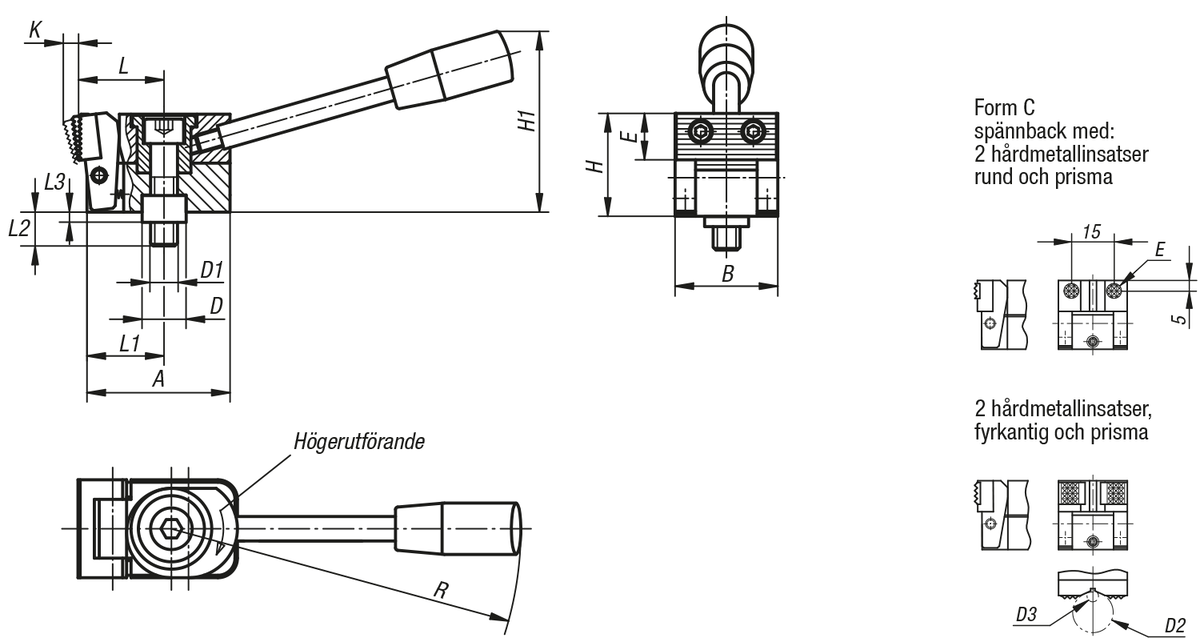

Neddragande spännare

Mer information

Ritningar

Neddragande spännare

Artikelval/-filter.

Beställningsnr.

FormUtförande 1ABDD1D2
max.
D3
min.
EHH1KLL1L2L3RF=
Spännkraft
N
CADTillb.PrisBeställ
K0035.006015Chöger38,52512M69,52,5ø824453,522201741103800 1 099,03 SEK
K0035.010015Chöger58,54018M10274,512,739745,53731,52761437200 1 778,28 SEK
K0035.006035Cvänster38,52512M69,52,5ø824453,522201741103800 1 099,03 SEK
K0035.010035Cvänster58,54018M10274,512,739745,53731,52761437200 1 778,28 SEK

Neddragande spännare

Mer information

Ritningar

Neddragande spännare

Artikelval/-filter.

Beställningsnr.FormUtförande 1ABDD1EHH1KLL1L2L3RF
N
CADTillb.PrisBeställ
K0035.006020Dhöger38,52512M61125454,522201741103800 1 053,05 SEK
K0035.010020Dhöger58,54018M10184074734,531,52761437200 1 528,11 SEK
K0035.006040Dvänster38,52512M61125454,522201741103800 1 079,18 SEK
K0035.010040Dvänster58,54018M10184074734,531,52761437200 1 528,11 SEK
