Artikelbeskrivning/produktbilder

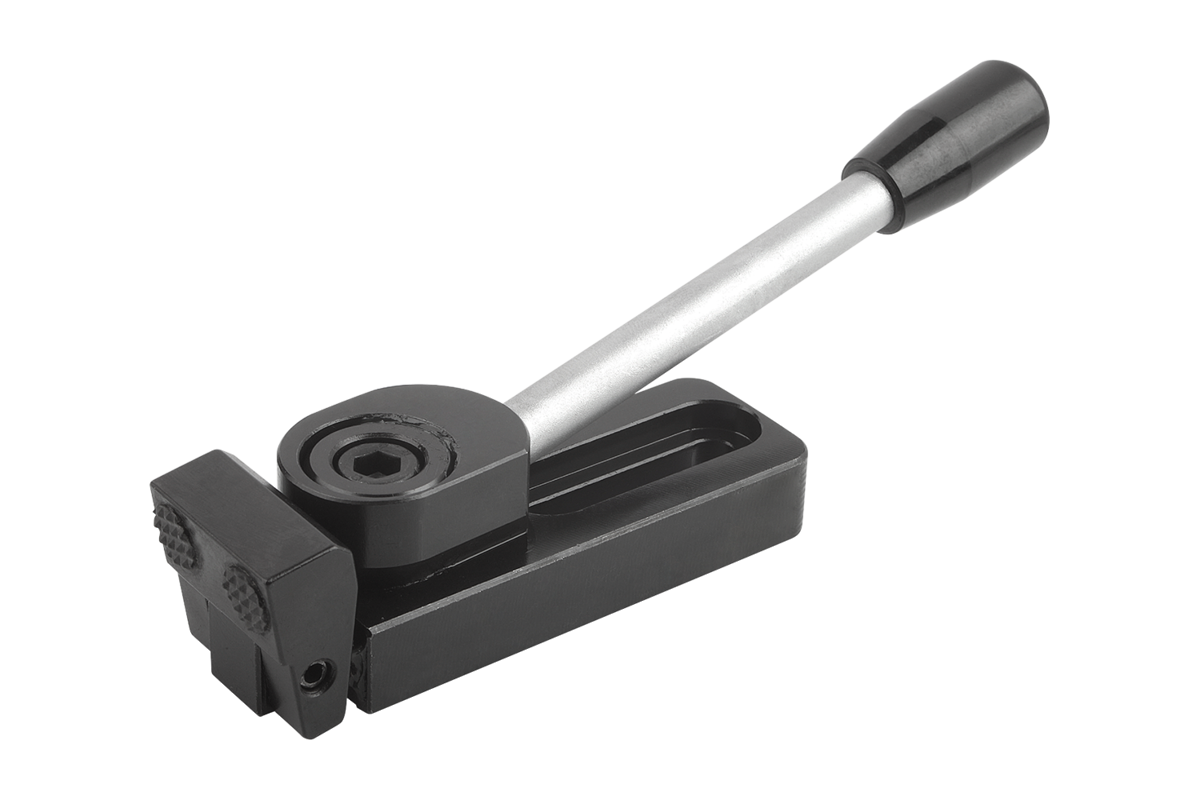

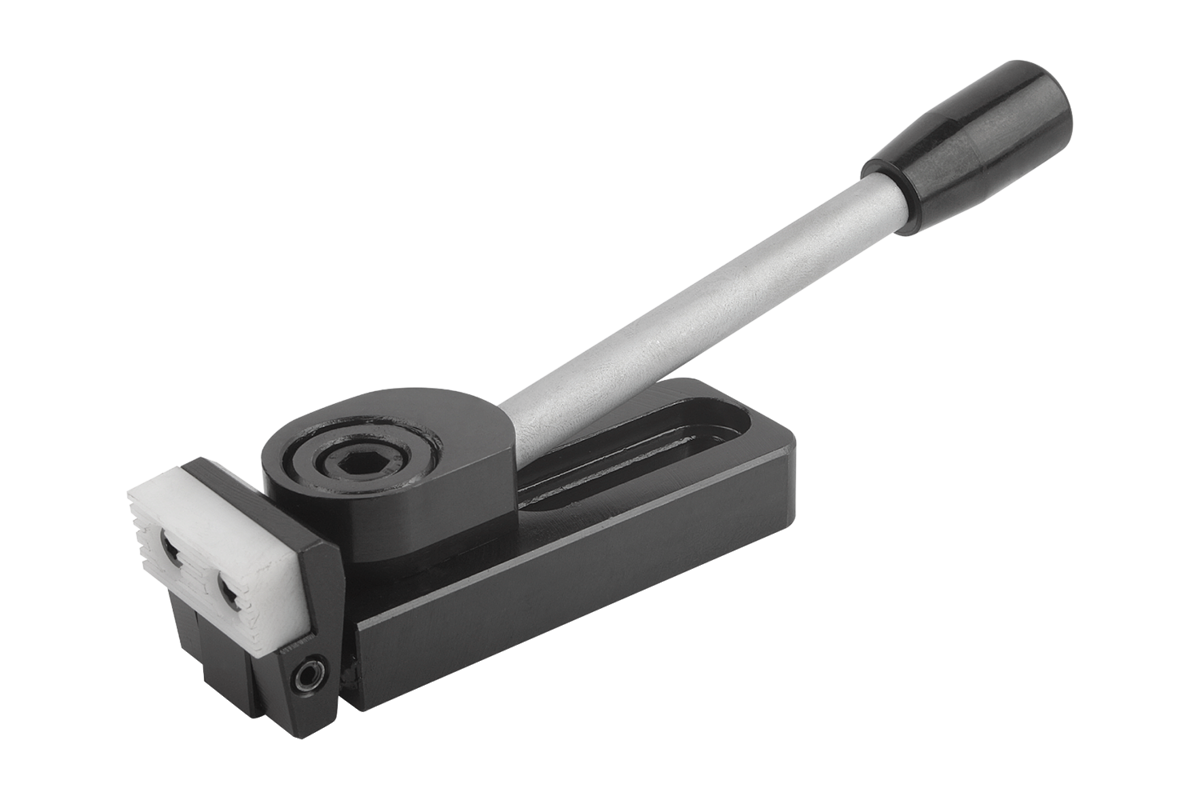

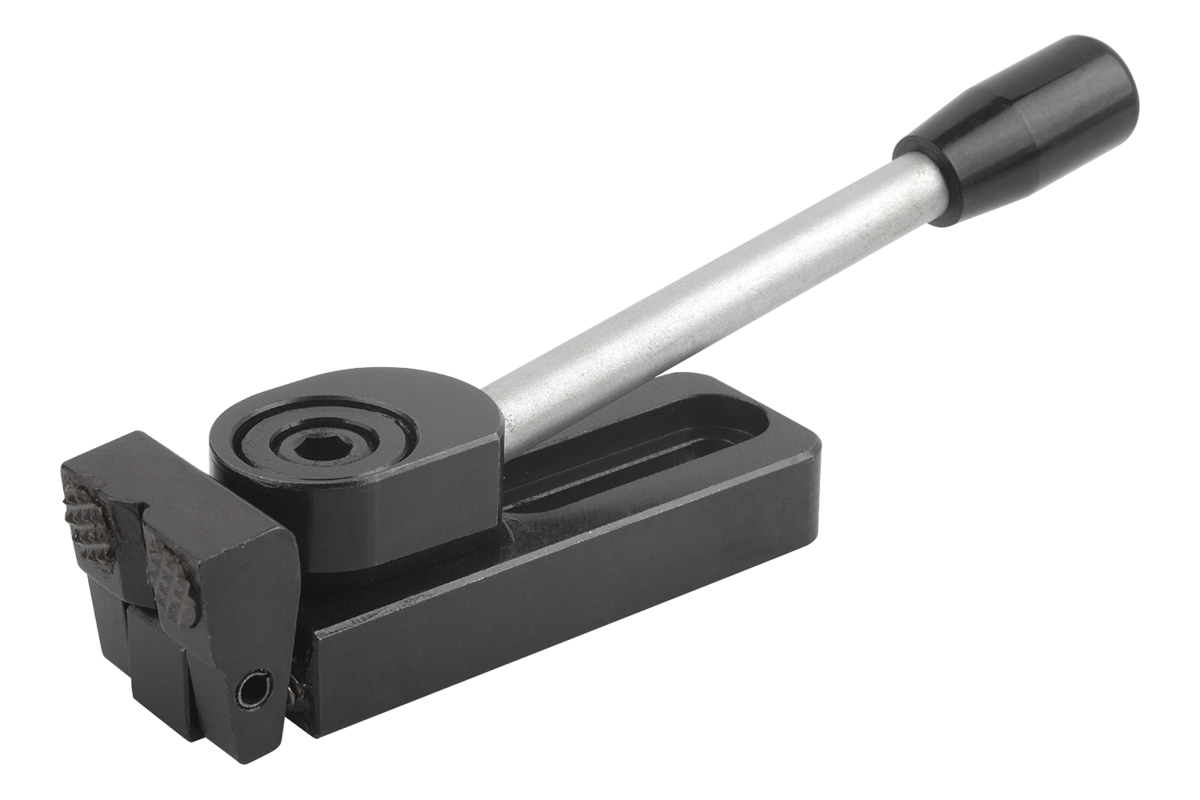

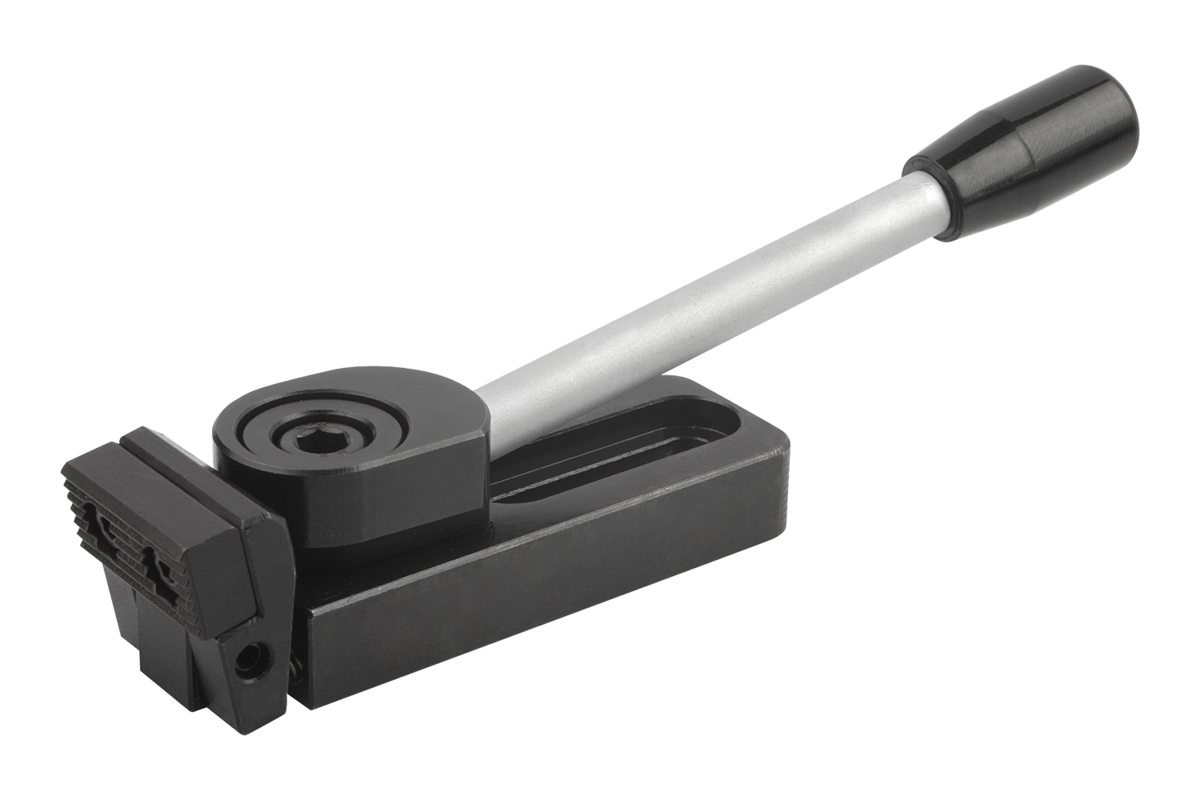

BeskrivningMaterial:Stål.Utförande:Sätthärdat och brunerat.Anmärkning:Den neddragande spännaren är ett snabbspännelement, med vilket arbetsstycken genom svängbacken via spiralexcentern samtidigt trycks mot de fasta anslagen och mot ett underlag.
Spännbacken kan positioneras och spännas fast på ett modulärt rastersystem med anslagsskruven och centringshylsan (se ritningen).

Utförandena K0034.006010, K0034.006015, K0034.006030 och K0034.006035 har 2 runda insatser i hårdmetall.
Spännkraft:K0034.006... = 3800 N
K0034.010... = 7200 N
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0034_B Neddragande spännare, Form B 158 kB

Ritningar

Neddragande spännare

Artikelval/-filter.

Beställningsnr.FormUtförandeABDD1EE1E2E3HH1KK1LL1L2RSpännkraft
kN
CADTillb.PrisBeställ
K0034.006010Bhöger7825126,2ø 8128424453,52646,522201103,8 1 114,92 SEK
K0034.010010Bhöger121,5401810,212,72013739745,542733531,51437,2 1 825,93 SEK
K0034.006030Bvänster7825126,2ø 8128424453,52646,522201103,8 1 114,92 SEK
K0034.010030Bvänster121,5401810,212,72013739745,542733531,51437,2 1 825,93 SEK
