BeskrivningMaterial:Stål.Utförande:Sätthärdat och brunerat.Anmärkning:Den neddragande spännaren är ett snabbspännelement, med vilket arbetsstycken genom svängbacken via spiralexcentern samtidigt trycks mot de fasta anslagen och mot ett underlag.
Spännbacken kan positioneras och spännas fast på ett modulärt rastersystem med anslagsskruven och centringshylsan (se ritningen).
Utförandena K0034.006010, K0034.006015, K0034.006030 och K0034.006035 har 2 runda insatser i hårdmetall.Spännkraft:K0034.006... = 3800 N
K0034.010... = 7200 NSpeciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
| Beställningsnr. | Form | Utförande 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=
Spännkraft
N | CAD | Tillb. | Pris | Beställ |
|---|

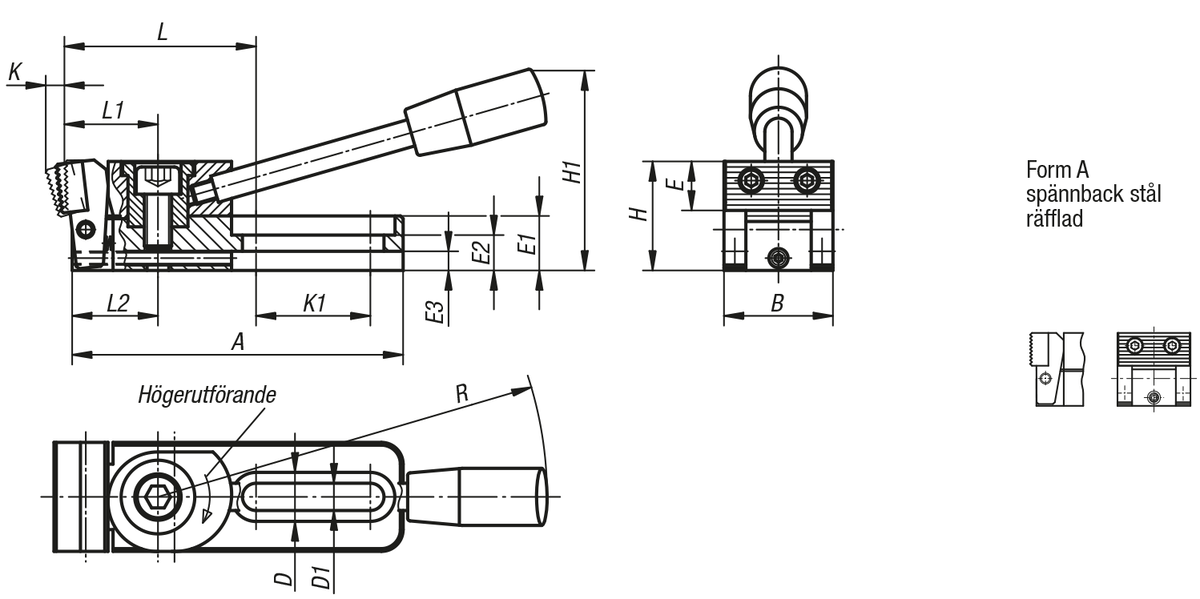

| K0034.006005 | A | höger | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 |  | | 1 403,76 SEK | | | K0034.010005 | A | höger | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 71 | 35 | 31,5 | 143 | 7200 | | | 2 007,96 SEK | | | K0034.006025 | A | vänster | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 1 403,76 SEK | | | K0034.010025 | A | vänster | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 71 | 35 | 31,5 | 143 | 7200 | | | 2 007,96 SEK | |
|
| Beställningsnr. | Form | Utförande 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=
Spännkraft
N | CAD | Tillb. | Pris | Beställ |
|---|

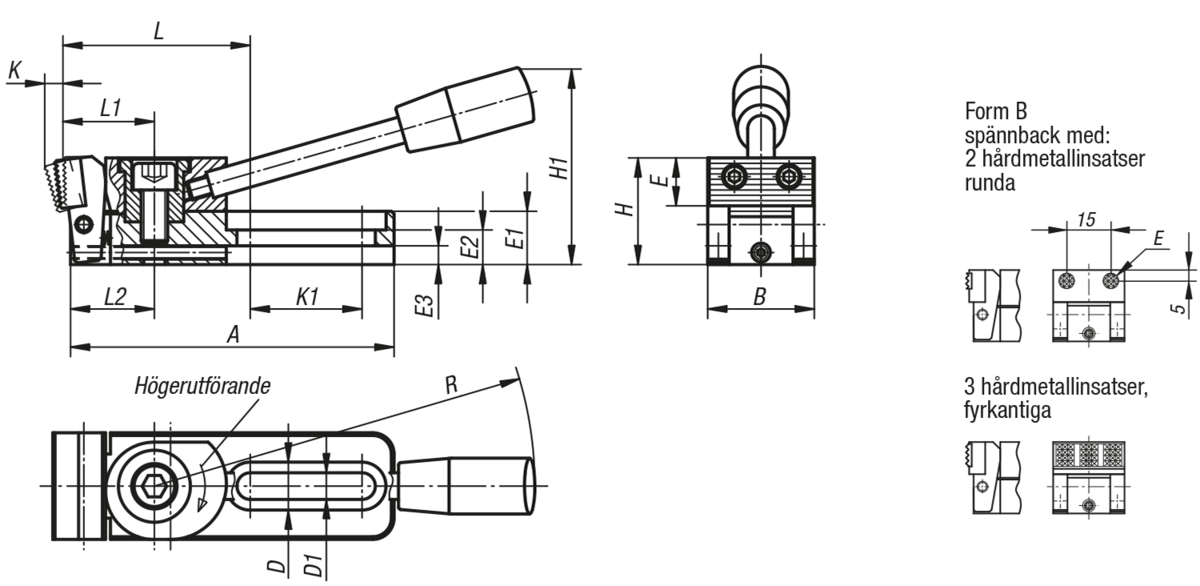

| K0034.006010 | B | höger | 78 | 25 | 12 | 6,2 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 1 405,37 SEK | | | K0034.010010 | B | höger | 121,5 | 40 | 18 | 10,2 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 2 301,45 SEK | | | K0034.006030 | B | vänster | 78 | 25 | 12 | 6,2 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 1 405,37 SEK | | | K0034.010030 | B | vänster | 121,5 | 40 | 18 | 10,2 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 2 301,45 SEK | |
|
| Beställningsnr. | Form | Utförande 1 | A | B | D
| D1 | D2
max. | D3
min. | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=
Spännkraft
N | CAD | Tillb. | Pris | Beställ |
|---|

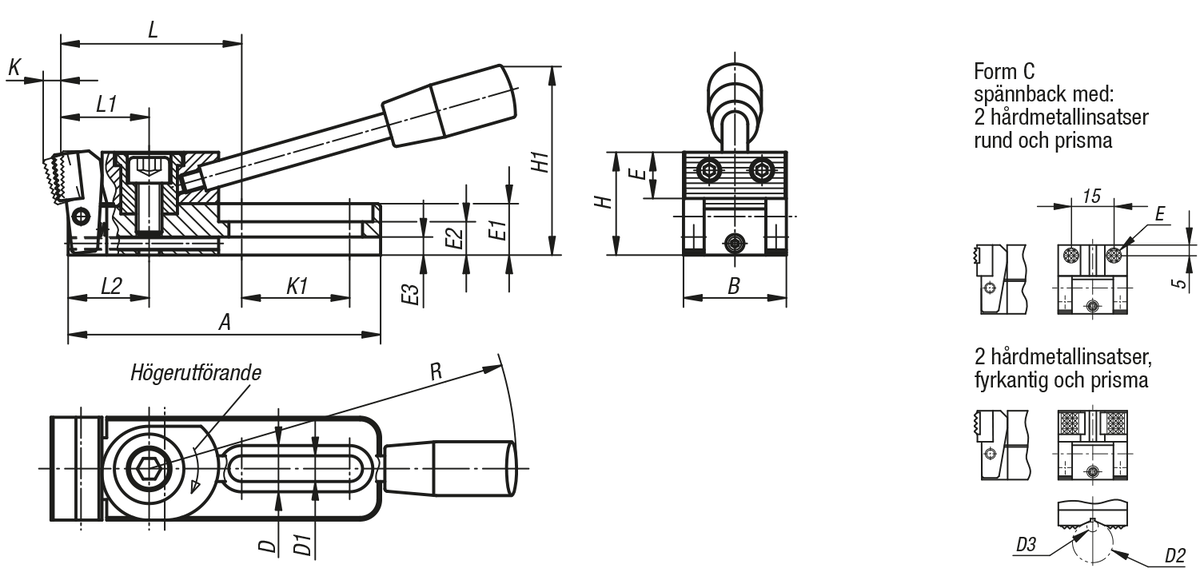

| K0034.006015 | C | höger | 78 | 25 | 12 | 6,2 | 9,5 | 2,5 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 1 453,05 SEK | | | K0034.010015 | C | höger | 121,5 | 40 | 18 | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 2 285,21 SEK | | | K0034.006035 | C | vänster | 78 | 25 | 12 | 6,2 | 9,5 | 2,5 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 1 450,90 SEK | | | K0034.010035 | C | vänster | 121,5 | 40 | 18 | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | 2 285,21 SEK | |
|
| Beställningsnr. | Form | Utförande 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=
Spännkraft
N | CAD | Tillb. | Pris | Beställ |
|---|
| K0034.006020 | D | höger | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 1 405,37 SEK | | | K0034.010020 | D | höger | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 70,5 | 35 | 31,5 | 143 | 7200 | | | 2 024,11 SEK | | | K0034.006040 | D | vänster | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | 1 431,41 SEK | | | K0034.010040 | D | vänster | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 70,5 | 35 | 31,5 | 143 | 7200 | | | 2 024,11 SEK | |
|
