Spännhakar med fläns

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Spännelement
    - Spännhakar med fläns

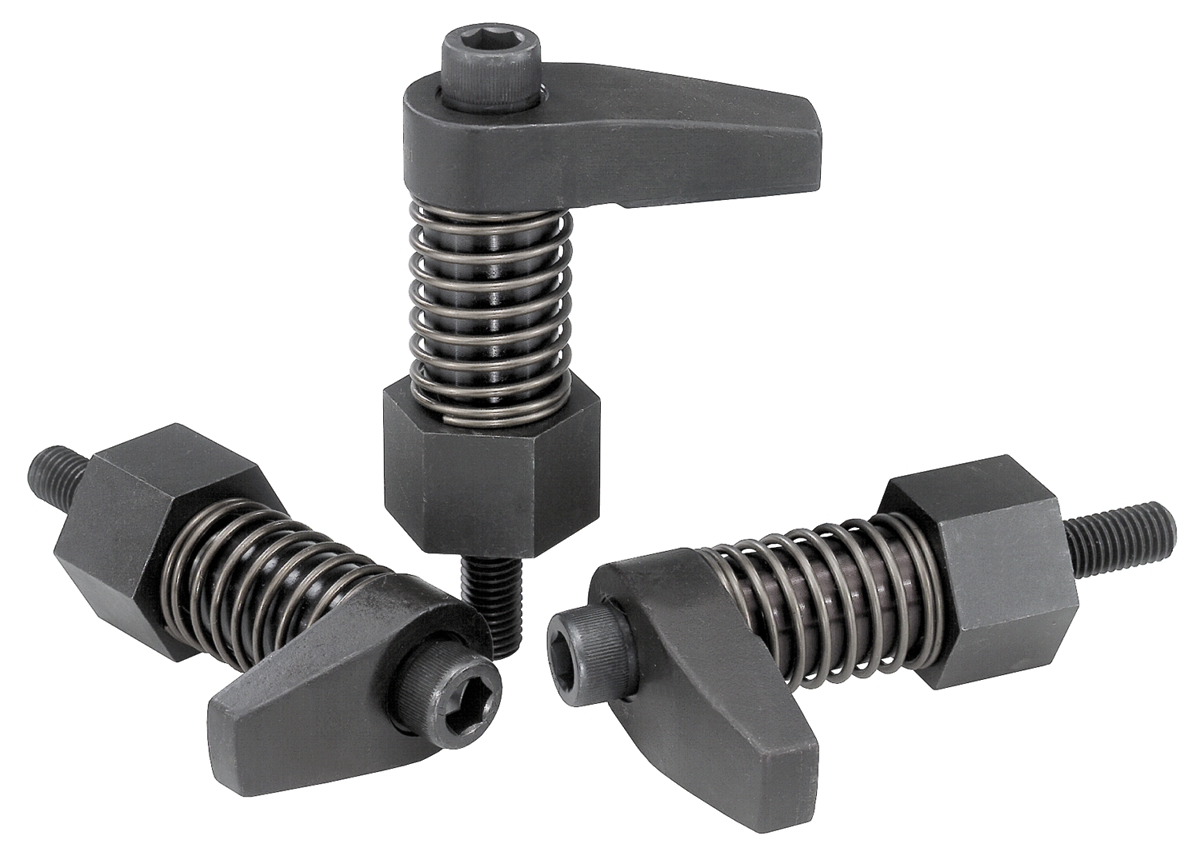

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Spännhake och spännhakshållare i seghärdat stål, seghärdat.Utförande:Brunerat.Anmärkning:Spännhakar med fläns kan skruvas fast direkt i ett rasterhål eller liknande även utan försänkning.
Lämpliga höjdinställningselement, se Höjdcylindrar K0018.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0015 Spännhakar med fläns

188 kB

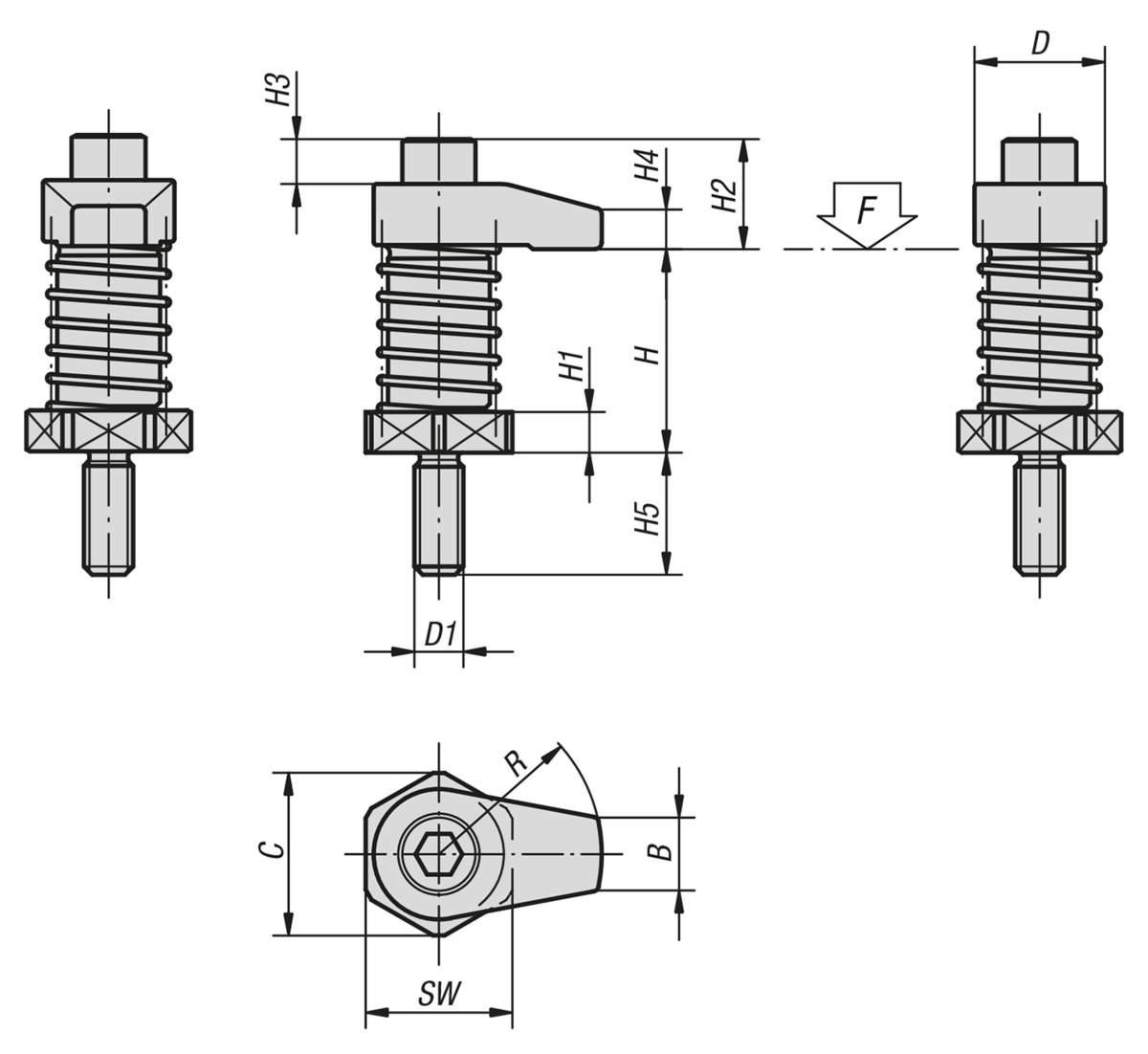

Ritningar

Artikelval/-filter.

Beställningsnr.	D	D1	H Spännområde	H1	H2	H3	H4	H5	B	C	R	SW	Åtdragnings- moment max. Nm	F max. kN	Pris
K0015.08020	22	M8	35 - 45	6	14	2	7	19	10	25	20	22	20	7,9	427,60 SEK
K0015.08025	22	M8	35 - 45	6	14	2	7	19	10	25	25	22	20	7,3	430,54 SEK
K0015.08030	22	M8	35 - 45	6	14	2	7	19	10	25	30	22	20	6,7	437,95 SEK
K0015.08120	22	M8	45 - 55	16	14	2	7	19	10	25	20	22	20	7,9	437,95 SEK
K0015.08125	22	M8	45 - 55	16	14	2	7	19	10	25	25	22	20	7,3	441,85 SEK
K0015.08130	22	M8	45 - 55	16	14	2	7	19	10	25	30	22	20	6,7	446,03 SEK
K0015.12040	32	M12	50 - 65	10	27	11	10	30	18	40	40	36	45	13,5	514,52 SEK
K0015.12050	32	M12	50 - 65	10	29	11	12	30	18	40	50	36	45	12,6	536,94 SEK
K0015.12060	32	M12	50 - 65	10	29	11	12	30	18	40	60	36	45	11,7	551,10 SEK
K0015.12140	32	M12	65 - 80	25	27	11	10	30	18	40	40	36	45	13,5	529,82 SEK
K0015.12150	32	M12	65 - 80	25	29	11	12	30	18	40	50	36	45	12,6	558,03 SEK
K0015.12160	32	M12	65 - 80	25	29	11	12	30	18	40	60	36	45	11,7	568,67 SEK
K0015.16040	36	M16	50 - 65	10	36	15	15	30	22	40	40	36	60	13,4	626,34 SEK
K0015.16050	36	M16	50 - 65	10	36	15	15	30	22	40	50	36	60	12,4	675,74 SEK
K0015.16060	36	M16	50 - 65	10	36	15	15	30	22	40	60	36	60	12	713,45 SEK
K0015.16140	36	M16	65 - 80	25	36	15	15	30	22	40	40	36	60	13,4	645,15 SEK
K0015.16150	36	M16	65 - 80	25	36	15	15	30	22	40	50	36	60	12,4	694,55 SEK
K0015.16160	36	M16	65 - 80	25	36	15	15	30	22	40	60	36	60	12	732,26 SEK
