Centrerande spännare med kulor eller sexkant
K0358

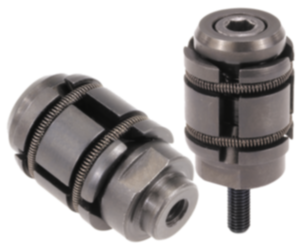

Centrerande spännare med kulor eller sexkant

Tillbaka

Artikelbeskrivning/produktbilder

Visa/filtrera alla artiklar
BeskrivningMaterial:Kropp 1.2842.
Kulor och sexkant 1.4112.
Dragfjäder 1.4310.
Utförande:Kropp härdad och brunerad.
Kulor och sexkant härdade och slipade.
Tekniska dataUpprepningsnoggrannhet ±0,025
Rotationsprecision ±0,05

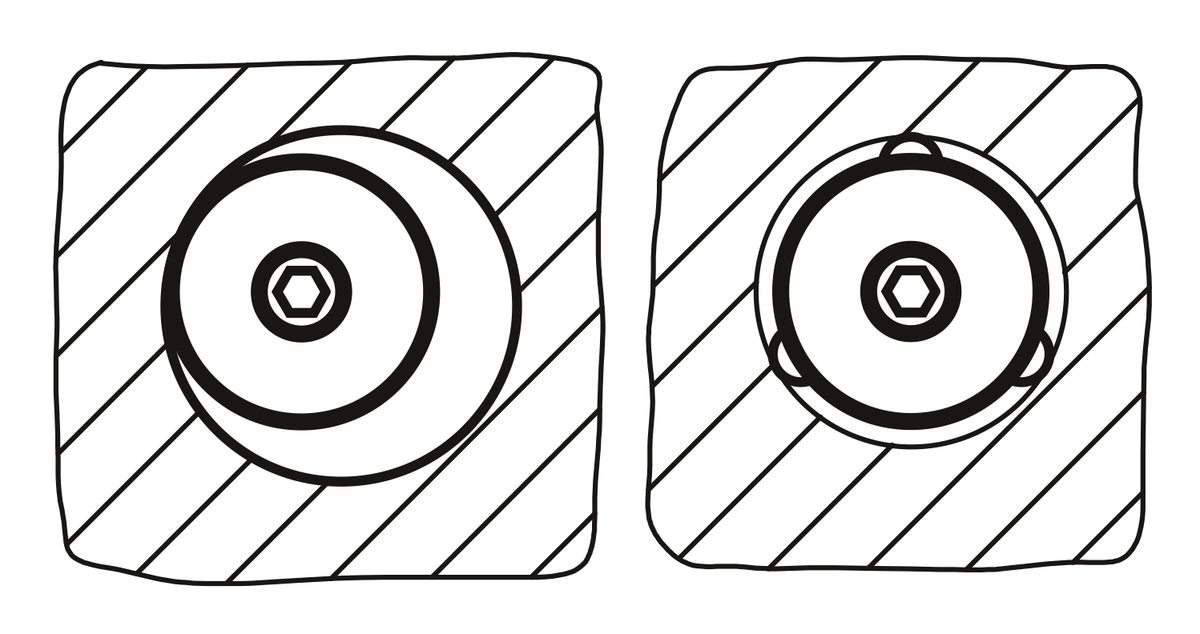

Användning:Positionera och spänn fast arbetsstyckena i avsedda hål centrerat inifrån och ut.Fördelar:- Precis självcentrering.
- Skevningsfri fastspänning.
- Långa justeringsvägar.
- Låg höjd.
Ritningsinformation:
Form A:
med kula, lämplig för fastspänning i hål där lätta tryckmärken accepteras.
Form B:
med sexkant för ömtåliga hålytor.

1) Monteringshjälp:
Stift för exakt lägesbestämning för spännsegment.
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0358 Centrerande spännare med kulor eller sexkant 275 kB

Ritningar (total översikt)

Centrerande spännare med kulor eller sexkant

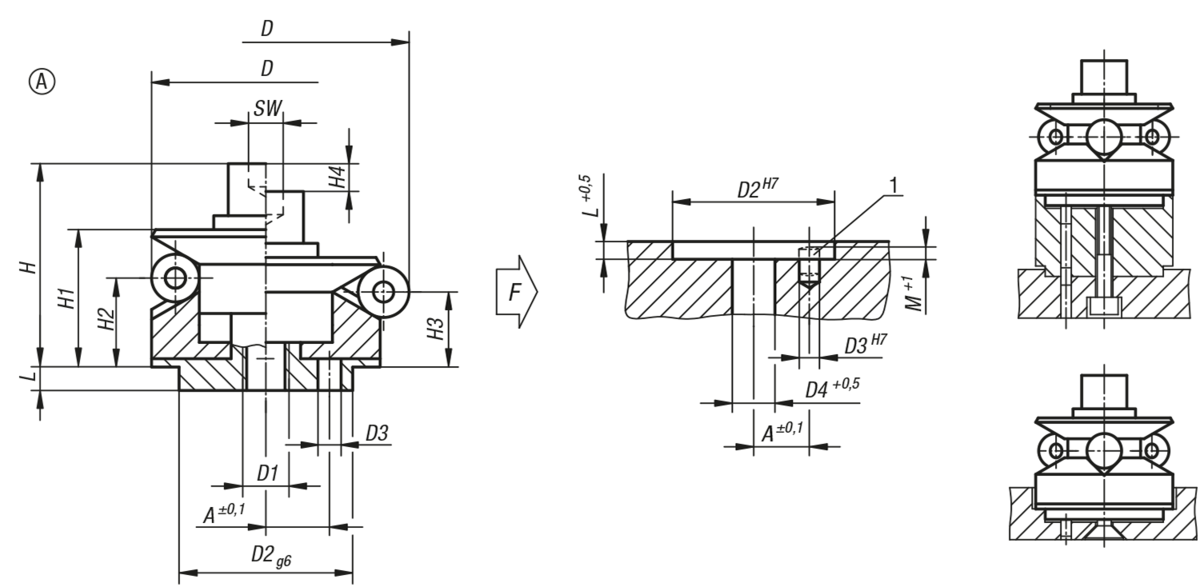

Centrerande spännare med kulor, Form A

Mer information

Ritningar

Centrerande spännare med kulor, Form A

Artikelval/-filter.

Beställningsnr.

FormAD max.D
min.
D1D2D3D4HH1H2H3H4LMSWKul-ØAntal
kulor
Spännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K0358.101203A3,514,211,7M4101,54,315104,231,53,52,532,530,55 2 246,75 SEK
K0358.101504A4,518,514,5M41224,319,514,59,88,62,35,533433,55 2 389,08 SEK
K0358.101905A5,522,518,5M5152,55,323,516,511,610,42,37,53443410 2 644,80 SEK
K0358.102306A726,522,5M62036,428,819,814,2132,3645434,517 2 943,25 SEK
K0358.102706A730,526,5M62036,428,819,814,2132,364,55434,517 3 241,91 SEK
K0358.103106A938,530,5M62546,432,723,114,211,94,674,55834,517 3 540,67 SEK
K0358.103908A1146,538,5M83048,439,227,217,815,54,67,54,56866,543 3 881,87 SEK
K0358.104708A1154,546,5M83048,439,227,21815,74,67,54,56866,543 4 848,91 SEK
K0358.105510A1570,554,5M1045510,554,640,623,719,19,395,58166879 5 161,67 SEK
K0358.107112A1786,570,5M126051363,146,128,323,79,3105,51016610141 5 545,40 SEK
K0358.108712A25102,586,5M1660517735130,225,79,3105,51416612,5354 6 114,30 SEK

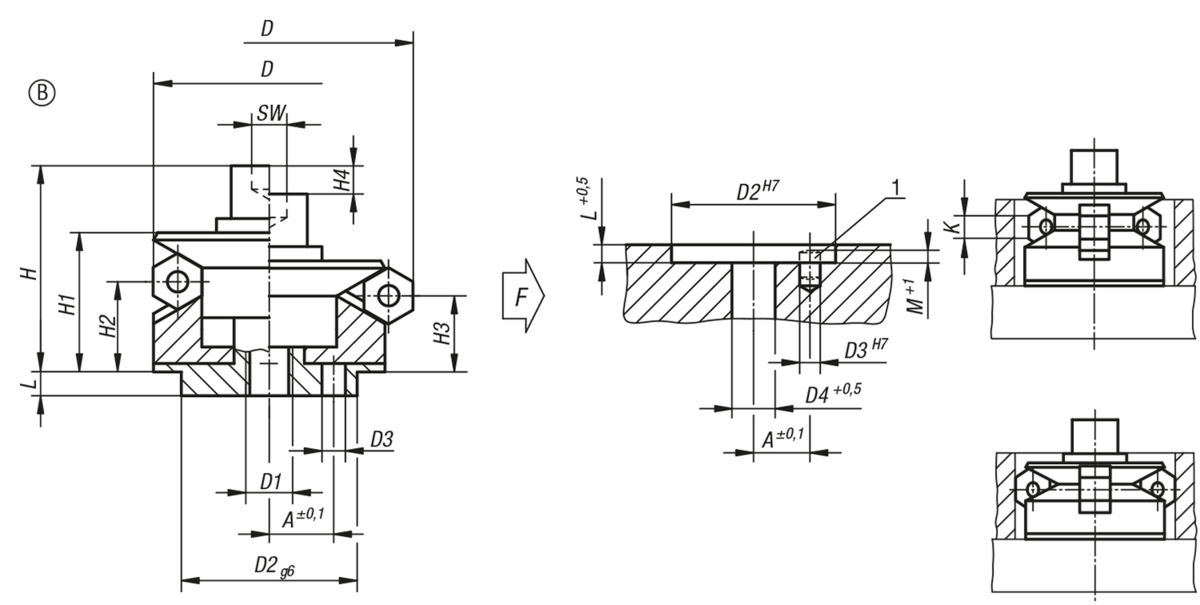

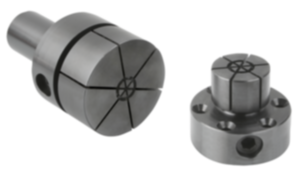

Centrerande spännare med sexkant, Form B

Mer information

Ritningar

Centrerande spännare med sexkant, Form B

Artikelval/-filter.

Beställningsnr.

FormA

D
min.
D
max.
D1D2D3D4HH1H2H3H4LMKSWAntal
6-kant
Spännkraft
max. kN
Åtdragnings-
moment
max. Nm
CADTillb.PrisBeställ
K0358.201504B4,514,518,5M41224,319,514,59,88,62,35,534333,55 2 786,92 SEK
K0358.201905B5,518,522,5M5152,55,323,516,511,610,42,37,53443410 3 071,46 SEK
K0358.202306B722,526,5M62036,428,819,814,2132,3644534,517 3 384,24 SEK
K0358.202706B726,530,5M62036,428,819,814,2132,364,54534,517 3 654,37 SEK
K0358.203106B930,538,5M62546,432,723,114,211,94,674,58534,517 3 967,24 SEK
K0358.203908B1138,546,5M83048,439,227,217,815,54,67,54,58666,543 4 294,32 SEK
K0358.204708B1146,554,5M83048,439,227,21815,74,67,54,58666,543 5 502,97 SEK
K0358.205510B1554,570,5M1045510,554,640,623,719,19,395,51686879 5 787,21 SEK
K0358.207112B1770,586,5M126051363,146,128,323,79,3105,51610610141 6 156,93 SEK
K0358.208712B2586,5102,5M1660517735130,225,79,3105,51614612,5354 6 739,83 SEK
