Snabbspännare vertikala tungt utförande med hel hållarm
K0067

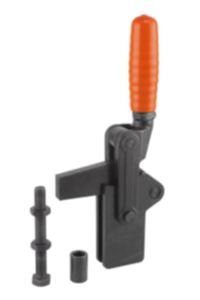

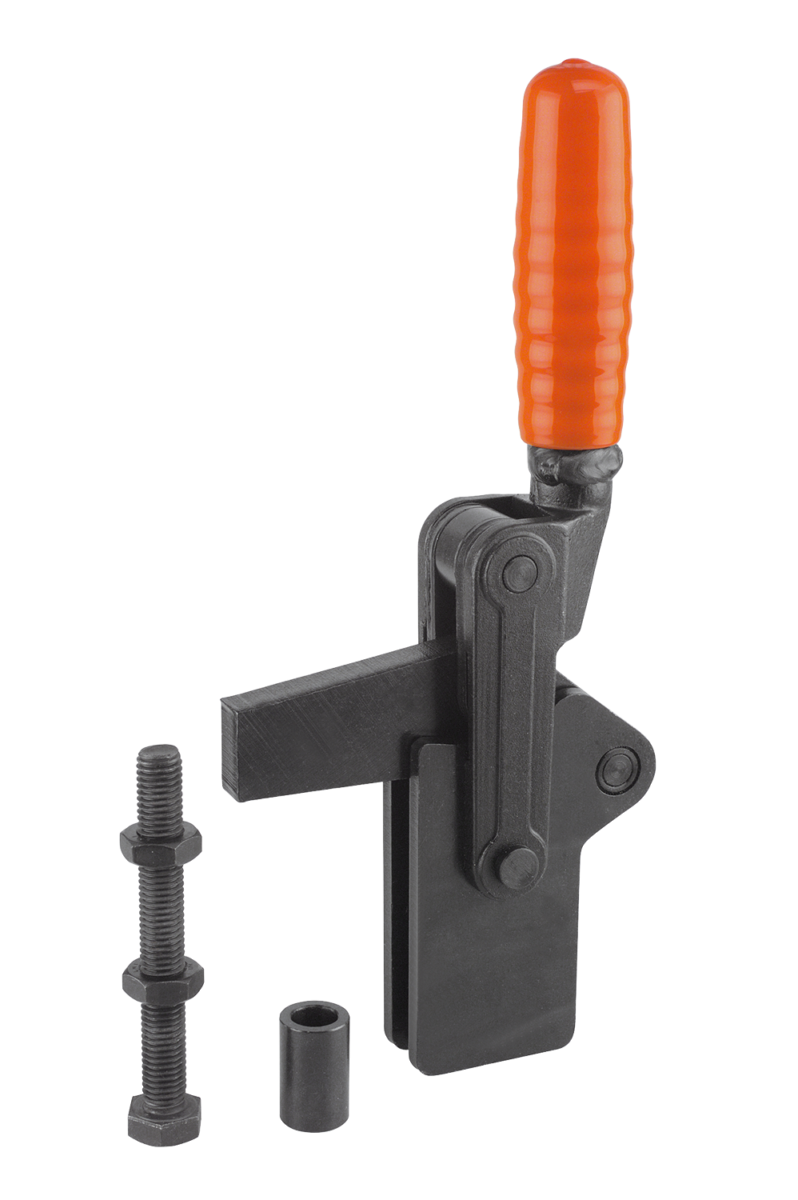

Snabbspännare vertikala tungt utförande med hel hållarm

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.Utförande:Brunerat.
Lagerbultar och lagerbussningar sätthärdade.
Oljebeständigt plasthandtag.
Anmärkning:Smörj alla leder regelbundet med olja.Tillbehör:K0099
K0102
K0103
K0106

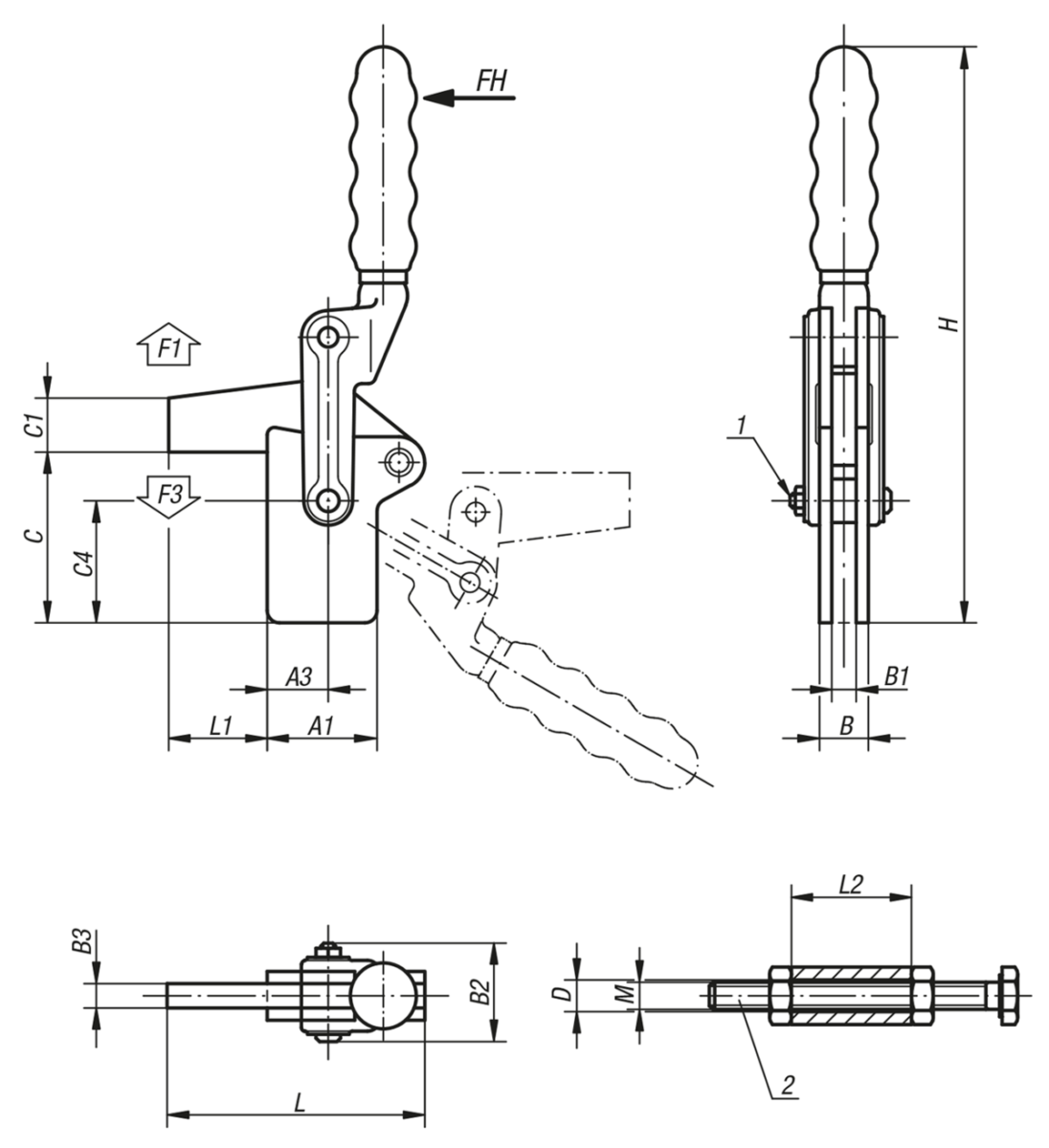

Ritningsinformation:
1) Justerbar hållarmsstyrning
2) Bussning med sexkantskruv och muttrar
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0067 Snabbspännare vertikala tungt utförande med hel hållarm 162 kB
 Tekniska anvisningar Snabbspännare 2,6 MB

Ritningar

Snabbspännare vertikala tungt utförande med hel hållarm

Artikelöversikt (komprimerad)

Artikelval/-filter.
Beställningsnr.

Öppningsvinkel
Hållarm
Öppningsvinkel
handtag
Handkraft
FH
N
Hållkraft
F1
N
Spännkraft
F3
N
passende
plasthandtag
CADTillb.PrisBeställ
K0067.0700205°130°34070001400K0099.28  620,64 SEK
K0067.1200195°130°500120001400K0099.30  789,55 SEK
K0067.2400195°130°500150001850K0099.33  1 053,55 SEK
Beställningsnr.

A1A3BB1B2B3CC1C4DHLL1L2MCADTillb.PrisBeställ
K0067.070045252010431070225012,22351044030M12x100  620,64 SEK
K0067.120051262412511288266312,22761245030M12x100  789,55 SEK
K0067.2400644032166416105327616,33181626038M16x150  1 053,55 SEK
