Snabbspännare vertikala tungt utförande med fast tryckspindel
K0066

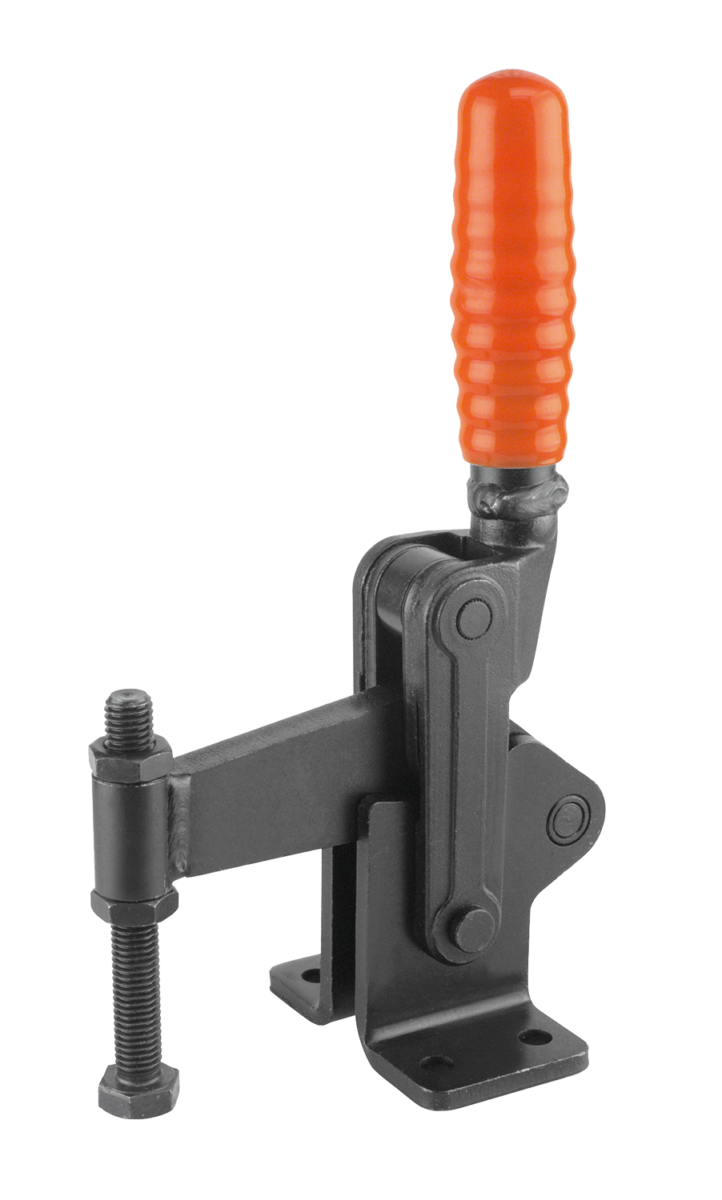

Snabbspännare vertikala tungt utförande med fast tryckspindel

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.Utförande:Brunerat. Tryckspindel och muttrar fosfaterade.
Lagerbultar och lagerbussningar sätthärdade.
Oljebeständigt plasthandtag.
Anmärkning:Smörj alla leder regelbundet med olja.Tillbehör:K0099
K0102
K0103
K0106
Ritningsinformation:
1) Justerbar hållarmsstyrning
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0066 Snabbspännare vertikala tungt utförande med fast tryckspindel 169 kB
 Tekniska anvisningar Snabbspännare 2,6 MB

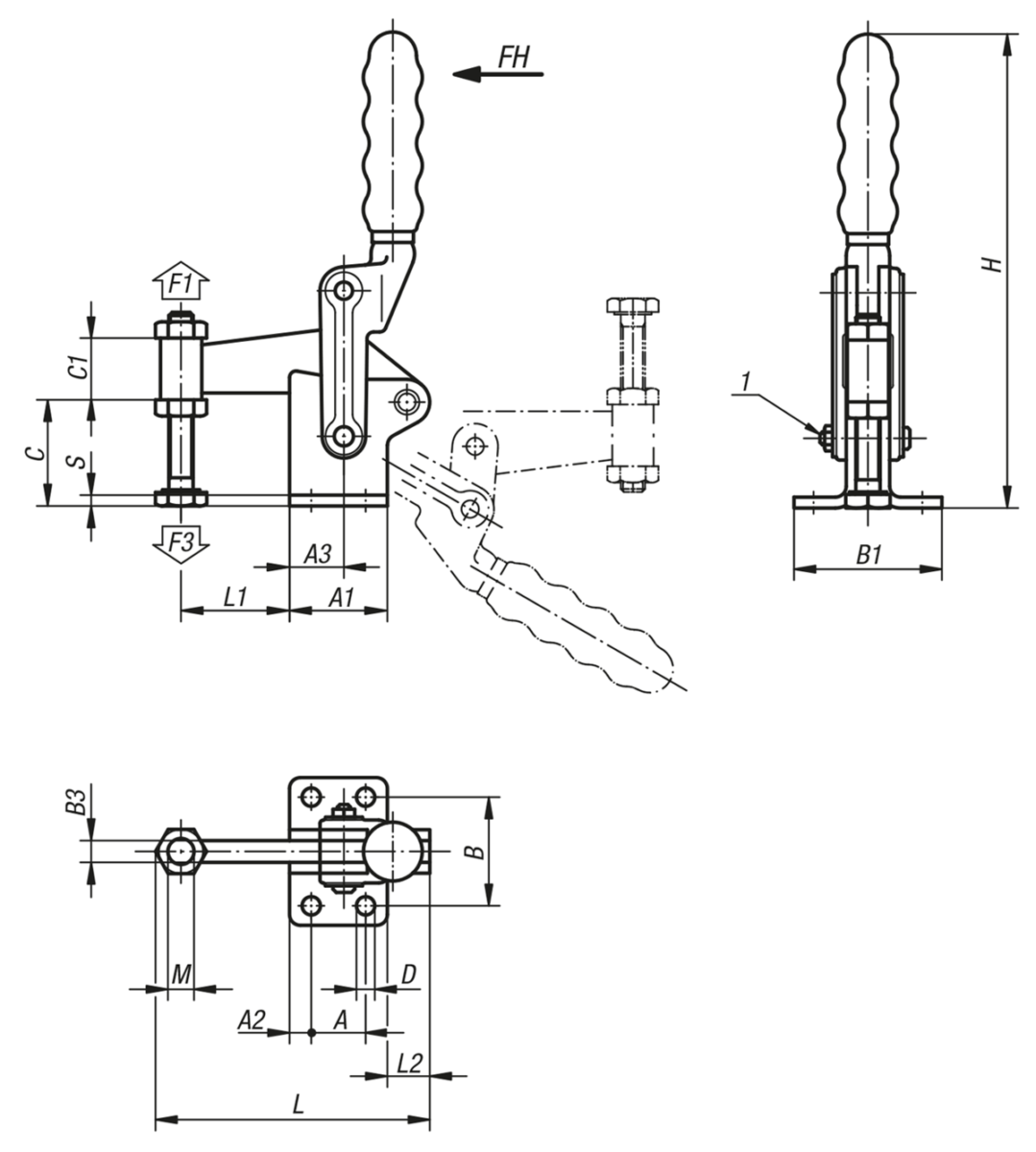

Ritningar

Snabbspännare vertikala tungt utförande med fast tryckspindel

Artikelöversikt (komprimerad)

Artikelval/-filter.
Beställningsnr.

Öppningsvinkel
Hållarm
Öppningsvinkel
handtag
Handkraft
FH
N
Hållkraft
F1
N
Spännkraft
F3
N
passende
plasthandtag
CADTillb.PrisBeställ
K0066.0700180°120°34060001400K0099.28  813,96 SEK
K0066.1200180°125°50080001400K0099.30  1 080,82 SEK
K0066.2400195°130°500150001850K0099.33  1 490,36 SEK
Beställningsnr.

AA1A2A3BB1B3CC1DHLL1L2MSCADTillb.PrisBeställ
K0066.07002545102550681045308,32151245020M12x1005  813,96 SEK
K0066.1200305110256086,51258308,32501446023M12x1006  1 080,82 SEK
K0066.2400406412407510416703810,32951887537M16x1508  1 490,36 SEK
