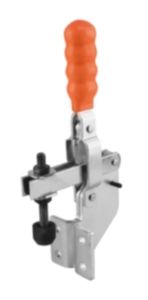

Snabbspännare vertikala med vinklad fot och justerbar tryckspindel
K0062

Snabbspännare vertikala med vinklad fot och justerbar...

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.Utförande:Förzinkat och kromaterat. Tryckspindel och muttrar fosfaterade.
Oljebeständigt plasthandtag.
Anmärkning:Hållarmens och handtagets öppningsvinkel kan ökas eller minskas genom att man placerar om eller tar bort anslagsstiftet.

Vid utförande K0062.0100 medföljer ett tryckstycke i neopren.
Tillbehör:K0100
K0101
K0102
K0103
K0106
K0107
Ritningsinformation:
1) Position 1
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0062 Snabbspännare vertikala med vinklad fot och justerbar tryckspindel 180 kB
 Tekniska anvisningar Snabbspännare 2,6 MB

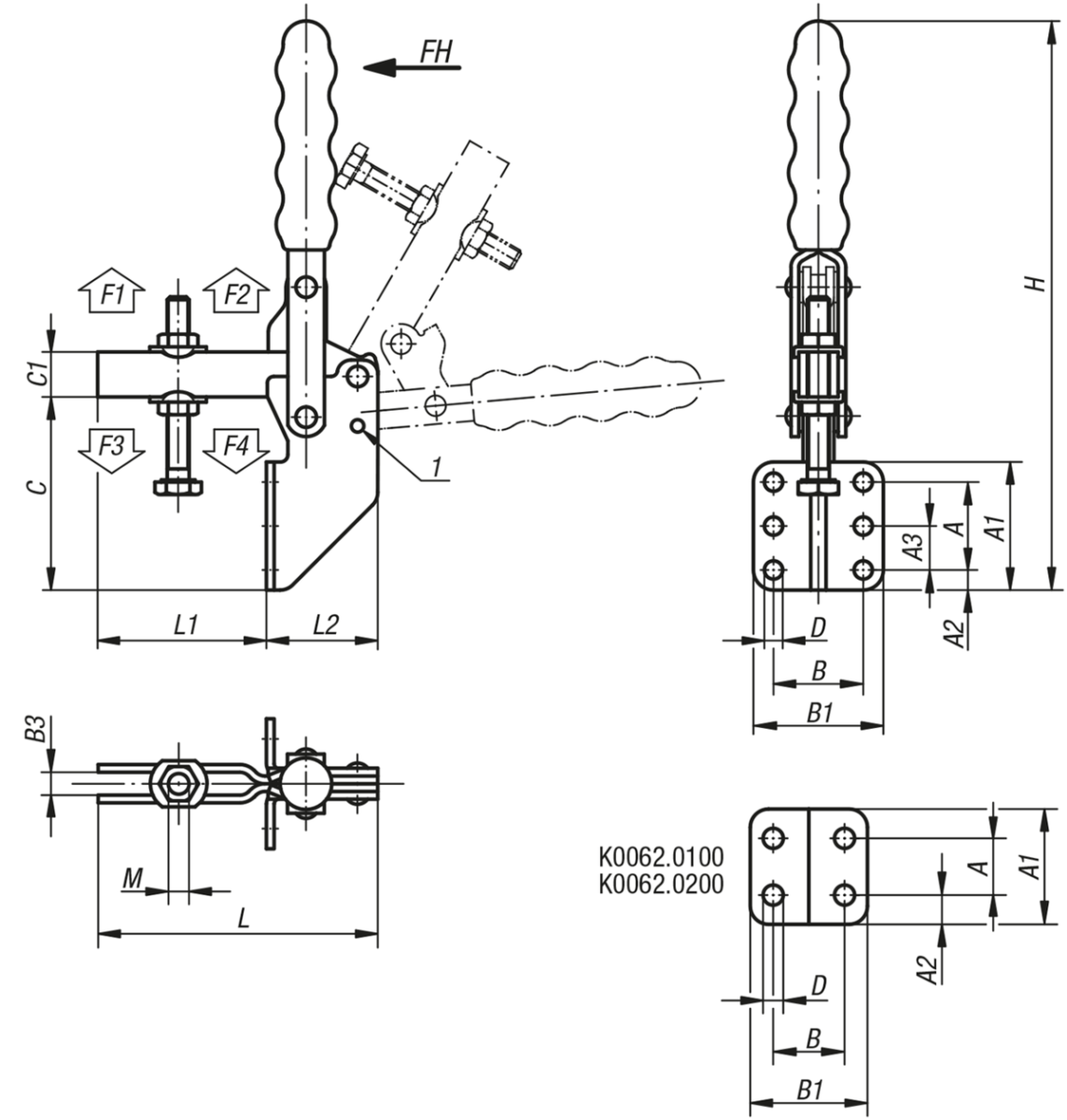

Ritningar

Snabbspännare vertikala med vinklad fot och justerbar tryckspindel

Artikelöversikt (komprimerad)

Artikelval/-filter.
Beställningsnr.Öppningsvinkel
hållarm
position 1
Öppningsvinkel
hållarm
utan anslag
Öppningsvinkel
handtag
position 1
Öppningsvinkel
handtag
utan anslag
passende
plasthandtag
CADTillb.PrisBeställ
K0062.010080°190°60°100°K0100.16  130,91 SEK
K0062.0200105°175°70°95°K0100.22  165,02 SEK
K0062.0300105°160°65°90°K0100.28  255,46 SEK
Beställningsnr.AA1A2A3BB1B3CC1DHLL1L2MHandkraft
FH
N
Hållkraft
F1
N
Hållkraft
F2
N
Spännkraft
F3
N
Spännkraft
F4
N
CADTillb.PrisBeställ
K0062.010014297,5-17,5285,5449,54,8122673136M5x35807001000500800  130,91 SEK
K0062.020019358-26426,36412,75,5170793544M6x50100100022009501350  165,02 SEK
K0062.0300355181635518,882196,82351439251M8x60130200037009001850  255,46 SEK
