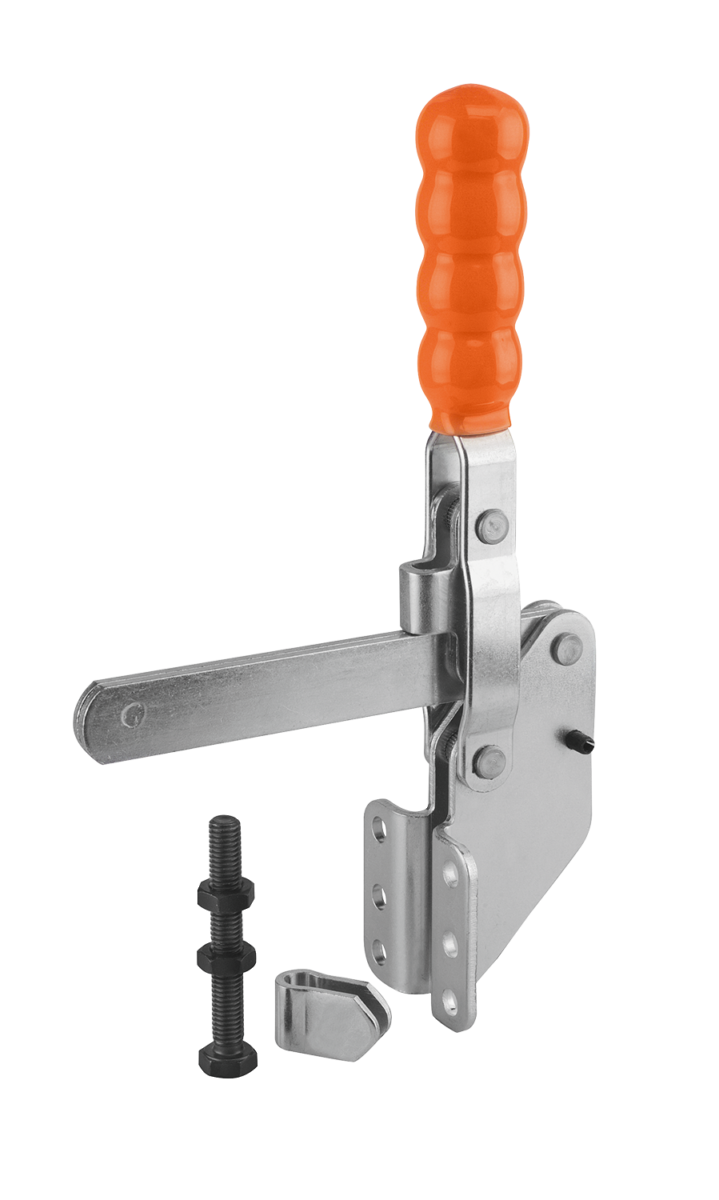

Snabbspännare vertikala med vinkad fot och hel hållarm
K0064

Snabbspännare vertikala med vinkad fot och hel hållarm

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.Utförande:Förzinkat och kromaterat. Oljebeständigt plasthandtag.Anmärkning:Hållarmens och handtagets öppningsvinkel kan ökas eller minskas genom att man placerar om eller tar bort anslagsstiftet.
Spindelklämman är påsvetsbar.
Tillbehör:K0100
K0101
K0102
K0103
K0106

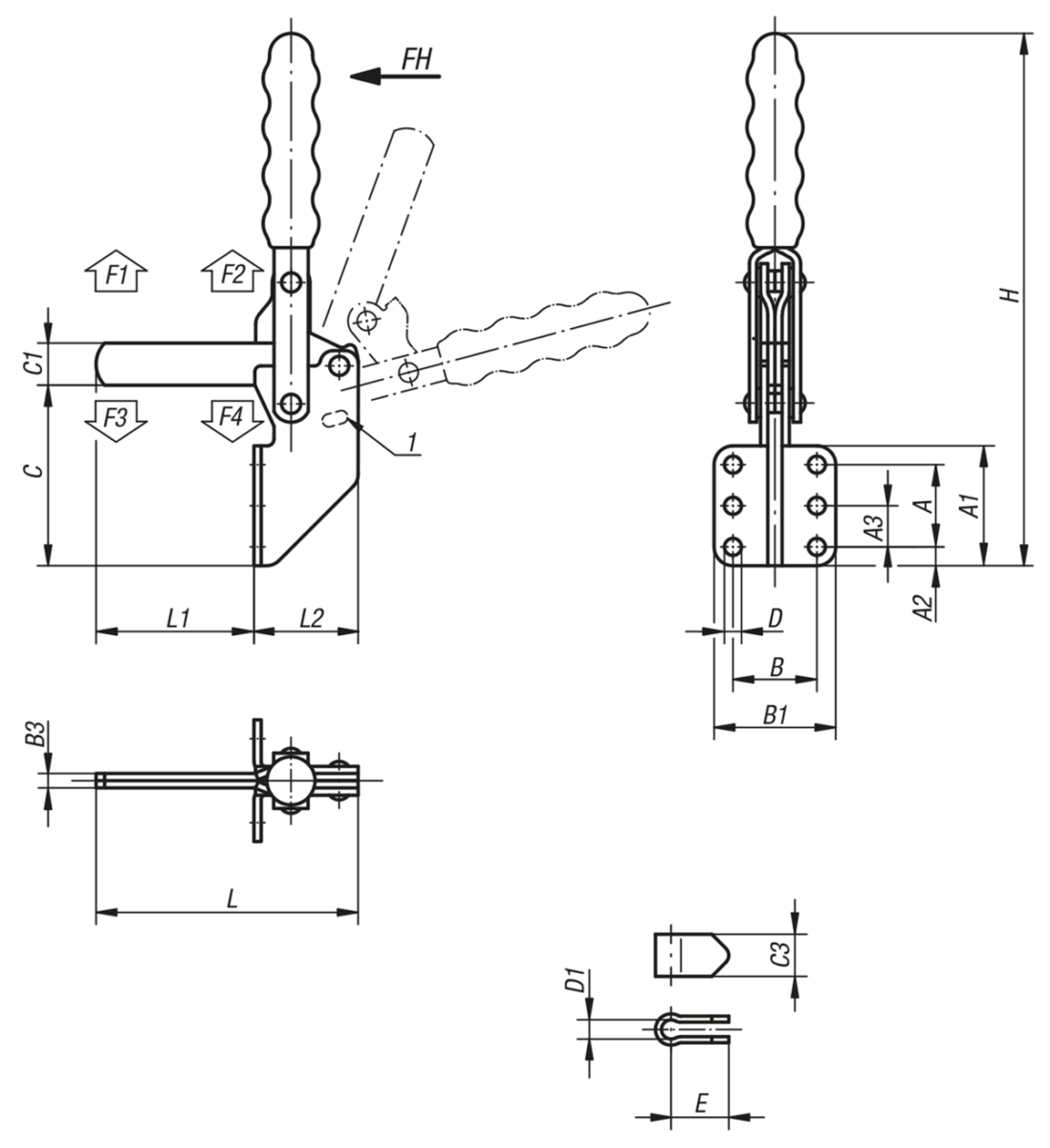

Ritningsinformation:
1) Position 1
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0064 Snabbspännare vertikala med vinkad fot och hel hållarm 144 kB
 Tekniska anvisningar Snabbspännare 2,6 MB

Ritningar

Snabbspännare vertikala med vinkad fot och hel hållarm

Artikelöversikt (komprimerad)

Artikelval/-filter.
Beställningsnr.Öppningsvinkel
hållarm
position 1
Öppningsvinkel
hållarm
utan anslag
Öppningsvinkel
handtag
position 1
Öppningsvinkel
handtag
utan anslag
passende
plasthandtag
CADTillb.PrisBeställ
K0064.0300105°160°65°90°K0100.28  215,75 SEK
Beställningsnr.AA1A2A3BB1B3CC1C3DD1EHLL1L2Tryck-
spindel
Handkraft
FH
N
Hållkraft
F1
N
Hållkraft
F2
N
Spännkraft
F3
N
Spännkraft
F4
N
CADTillb.PrisBeställ
K0064.0300355181635516821917,56,88,3242351439251M8x60130200037009001850  215,75 SEK
