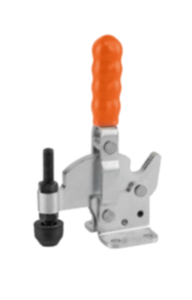

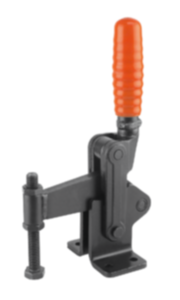

Snabbspännare vertikala med vågrät fot och justerbar tryckspindel

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Snabbspännare, kraftspännare
    - Snabbspännare vertikala med vågrät fot och justerbar tryckspindel

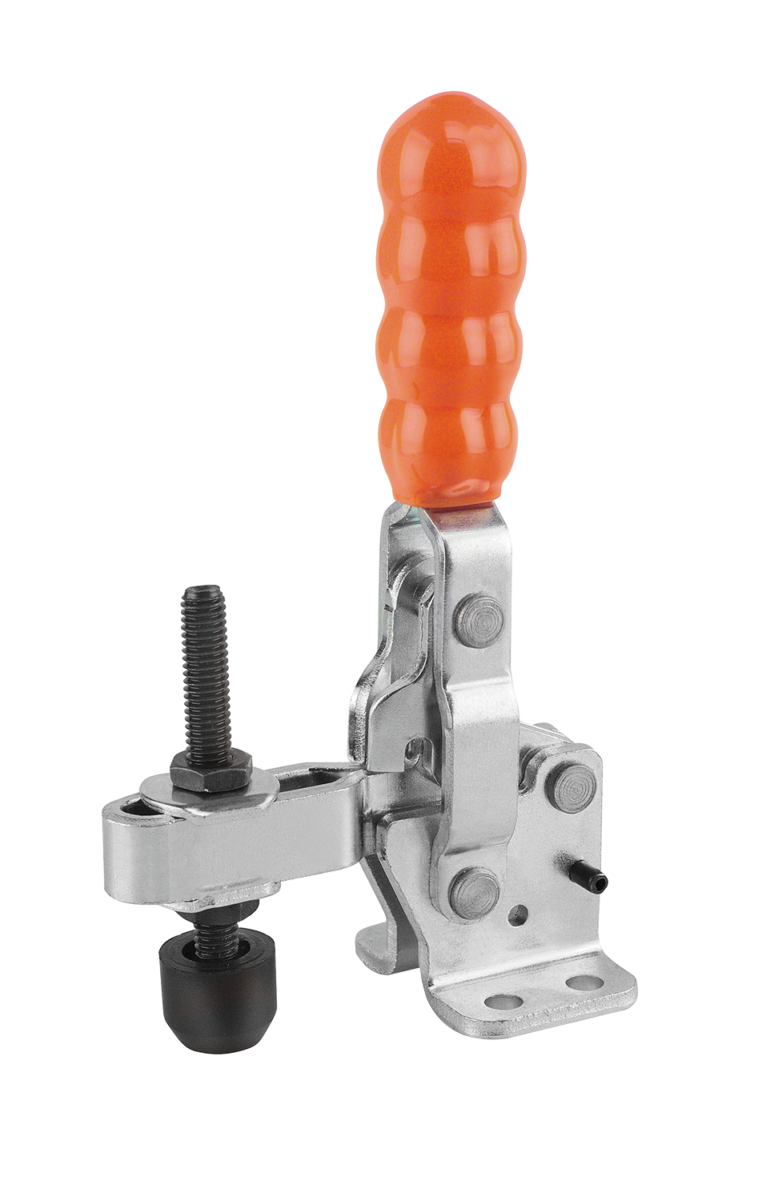

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål eller rostfritt stål.Utförande:Förzinkat och kromaterat. Tryckspindel och muttrar fosfaterade.
Blankt rostfritt stål.
Oljebeständigt plasthandtag.Anmärkning:Hållarmens och handtagets öppningsvinkel kan ökas eller minskas genom att man placerar om eller tar bort anslagsstiftet.

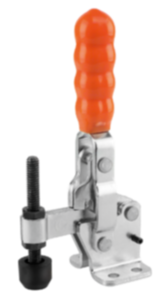

Vid utförandena K0058.0075, K0058.0100 och K0058.0150 medföljer ett tryckstycke i neopren.

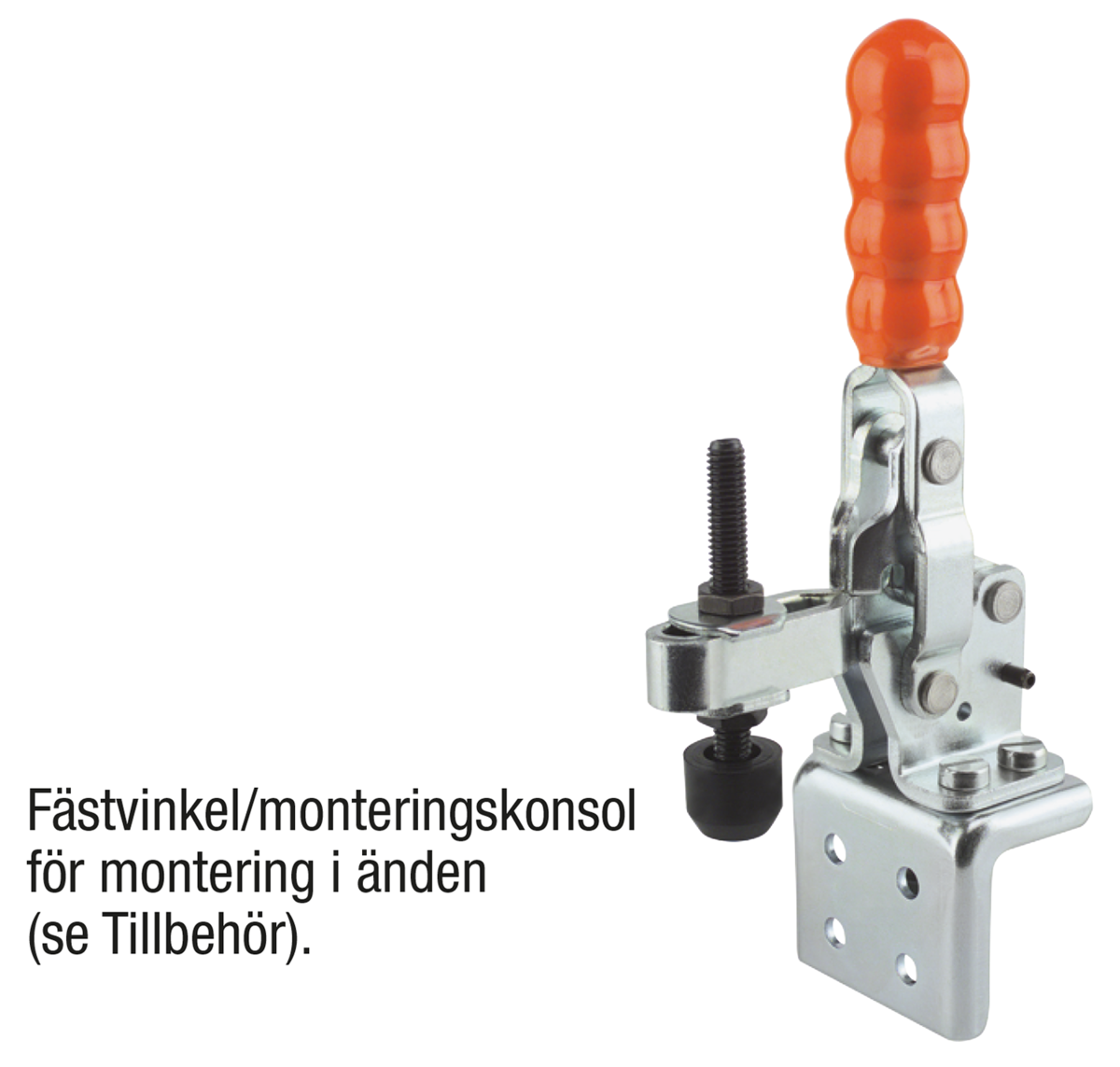

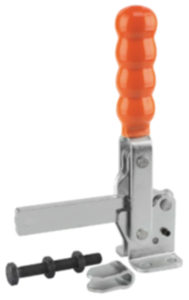

Vid utförandena K0058.0075N, K0058.0150N och K0058.0250N kan fästvinkeln/monteringskonsolen i rostfritt stål inte levereras.Tillbehör:K0098
K0100
K0101
K0102
K0103
K0106

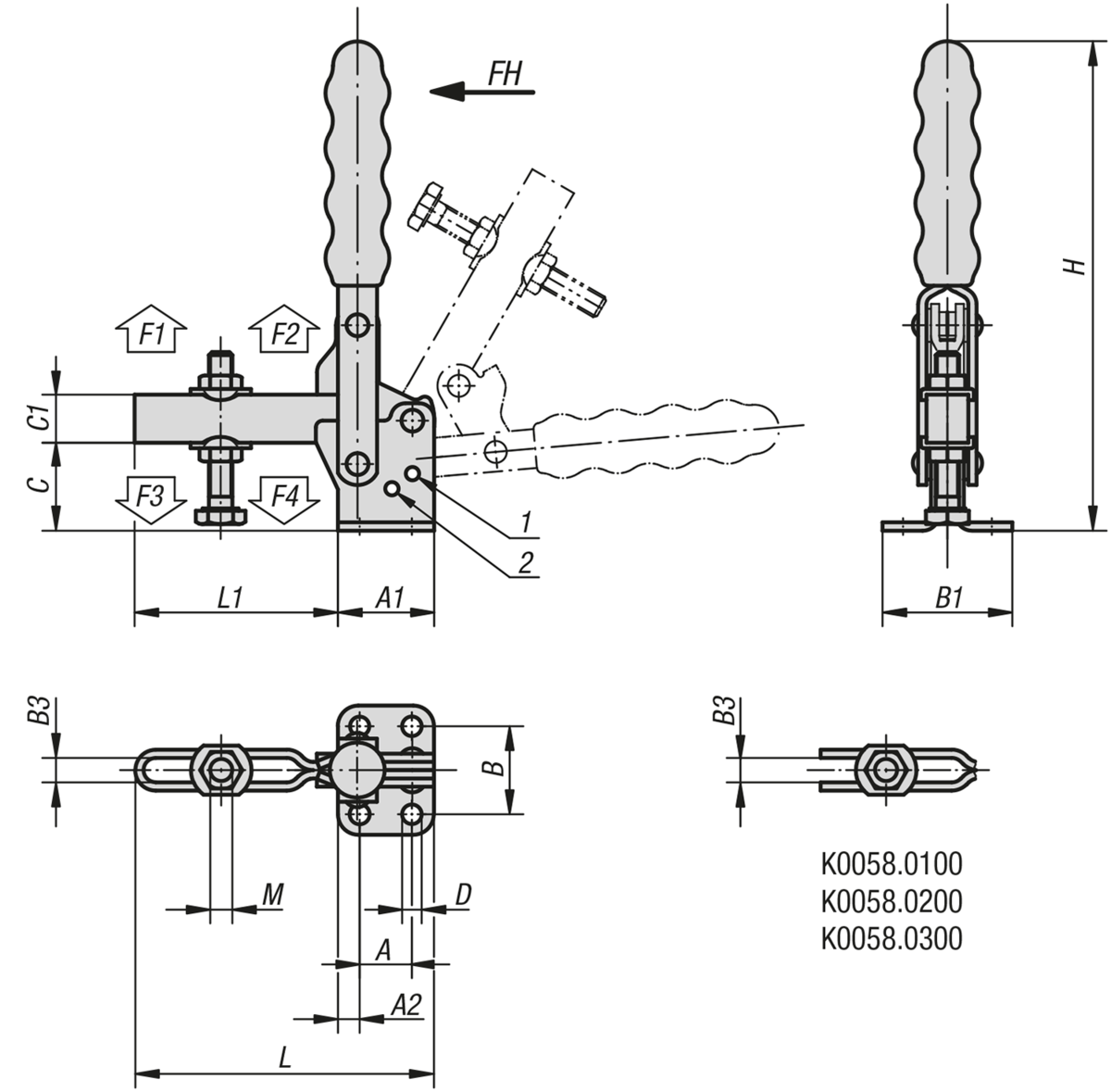

K0107Ritningsinformation:

1) Anslagsstift position 1
2) Anslagsstift position 2

Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0058 Snabbspännare vertikala med vågrät fot och justerbar tryckspindel

272 kB

Tekniska anvisningar Snabbspännare

2,6 MB

Ritningar

Artikelöversikt (komprimerad)

Artikelval/-filter.

Beställningsnr.	Material grundkropp	Öppningsvinkel hållarm position 1	Öppningsvinkel hållarm position 2	Öppningsvinkel hållarm utan anslag	Öppningsvinkel handtag position 1	Öppningsvinkel handtag Position 2	Öppningsvinkel handtag utan anslag	Beställningsnummer Fästvinkel	passende plasthandtag	Pris
K0058.0075	stål	130°	-	160°	90°	-	100°	K0098.02	K0100.16	106,69 SEK
K0058.0100	stål	95°	-	185°	65°	-	105°	-	K0100.16	105,36 SEK
K0058.0150	stål	95°	-	185°	75°	-	110°	K0098.02	K0100.19	121,22 SEK
K0058.0200	stål	105°	-	175°	70°	-	95°	-	K0100.22	135,19 SEK
K0058.0250	stål	95°	125°	160°	70°	85°	100°	K0098.04	K0100.28	187,63 SEK
K0058.0300	stål	105°	-	160°	65°	-	90°	-	K0100.28	225,53 SEK
K0058.0350	stål	90°	120°	180°	70°	80°	110°	K0098.06	K0100.30	251,28 SEK
K0058.0450	stål	90°	125°	180°	70°	85°	110°	K0098.06	K0100.34	319,58 SEK
K0058.0550	stål	90°	120°	180°	65°	80°	110°	-	K0100.35	428,74 SEK
K0058.0075N	rostfritt stål	130°	-	160°	90°	-	100°	-	K0100.16	268,95 SEK
K0058.0150N	rostfritt stål	95°	-	185°	75°	-	110°	-	K0100.19	345,52 SEK
K0058.0250N	rostfritt stål	95°	125°	160°	70°	85°	100°	-	K0100.28	483,17 SEK

Beställningsnr.	Material grundkropp	A	A1	A2	A3	B	B1	B3	B4	C	C1	D	H	L	L1	M	Handkraft FH N	Hållkraft F1 N	Hållkraft F2 N	Spännkraft F3 N	Spännkraft F4 N	Pris
K0058.0075	stål	16	25	5	-	24	34	5,5	-	16	9	4,4	94	57	32	M5x35	80	700	1100	500	750	106,69 SEK
K0058.0100	stål	16	29	6	14	24	34	5,5	17,5	22	9,5	4,8	98	67	38	M5x35	80	700	1000	500	800	105,36 SEK
K0058.0150	stål	12,7	27	7	-	27	38	6,4	-	23	11	5,1	121	70	43	M6x50	120	1350	1650	800	1050	121,22 SEK
K0058.0200	stål	19	35	8	12,7	27	42	6,3	25	30	12,7	5,5	135	79	44	M6x50	100	1000	2200	950	1350	135,19 SEK
K0058.0250	stål	19	35	8	-	32	47	8,8	-	32	17,5	7,1	175	110	75	M8x60	190	1000	2800	900	1700	187,63 SEK
K0058.0300	stål	25	43	9	19	34,5	53	8,8	-	34	19	8	186	143	100	M8x60	130	2000	3700	900	1850	225,53 SEK
K0058.0350	stål	32	50	9	-	45	64	10,6	-	43	22	8,3	220	145	95	M10x80	230	2200	4500	1400	3000	251,28 SEK
K0058.0450	stål	32	53	10	-	45	64	12,7	-	51	25	8,7	228	177	124	M12x100	260	3200	7000	1400	3000	319,58 SEK
K0058.0550	stål	51	76	12,5	-	70	95	16,5	-	84	32	12,3	312	232	156	M16x150	290	3000	8000	1800	3900	428,74 SEK
K0058.0075N	rostfritt stål	16	25	5	-	24	34	5,5	-	16	9	4,4	94	57	32	M5x35	80	700	1100	500	750	268,95 SEK
K0058.0150N	rostfritt stål	12,7	27	7	-	27	38	6,4	-	23	11	5,1	121	70	43	M6x50	120	1350	1650	800	1050	345,52 SEK
K0058.0250N	rostfritt stål	19	35	8	-	32	47	8,8	-	32	17,5	7,1	175	110	75	M8x60	190	1000	2800	900	1700	483,17 SEK
