Snabbspännare vertikala med vågrät fot och hel hållarm
K0061

Snabbspännare vertikala med vågrät fot och hel hållarm

Tillbaka

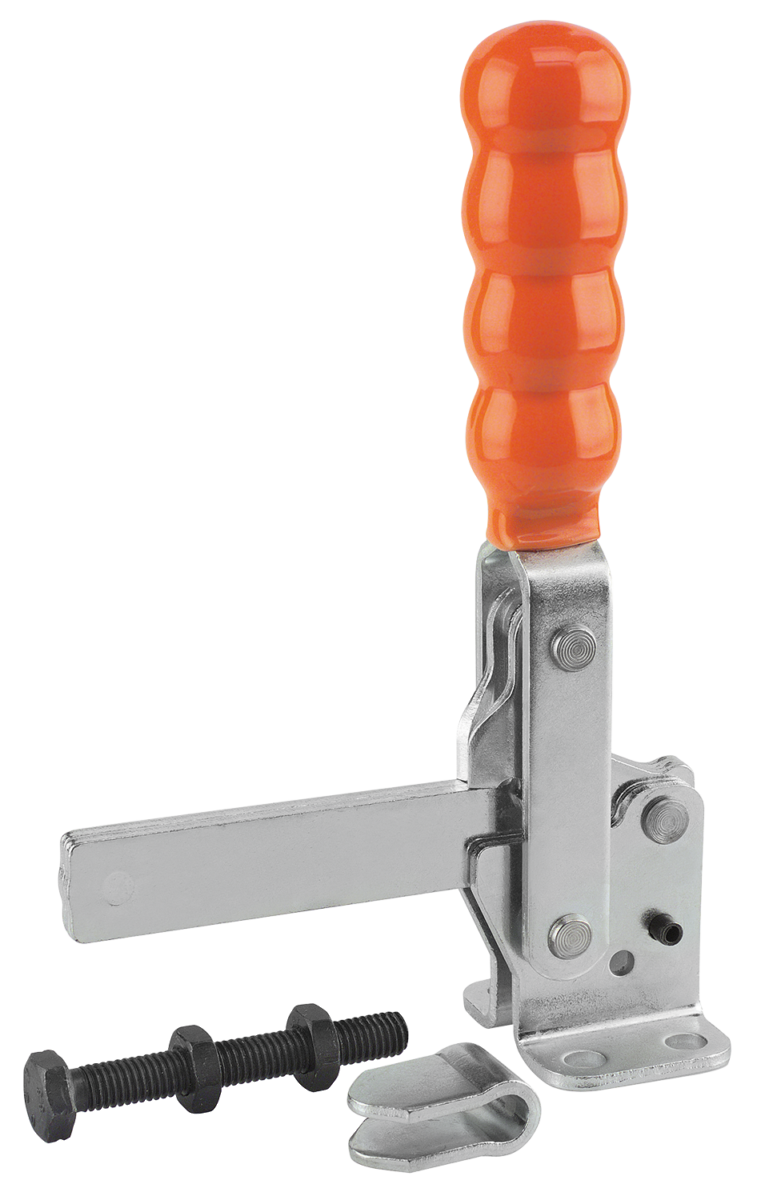

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.Utförande:Förzinkat och kromaterat. Oljebeständigt plasthandtag.Anmärkning:Hållarmens och handtagets öppningsvinkel kan ökas eller minskas genom att man placerar om eller tar bort anslagsstiftet.
Spindelklämman är påsvetsbar.
Tillbehör:K0098
K0100
K0101
K0102
K0103
K0106

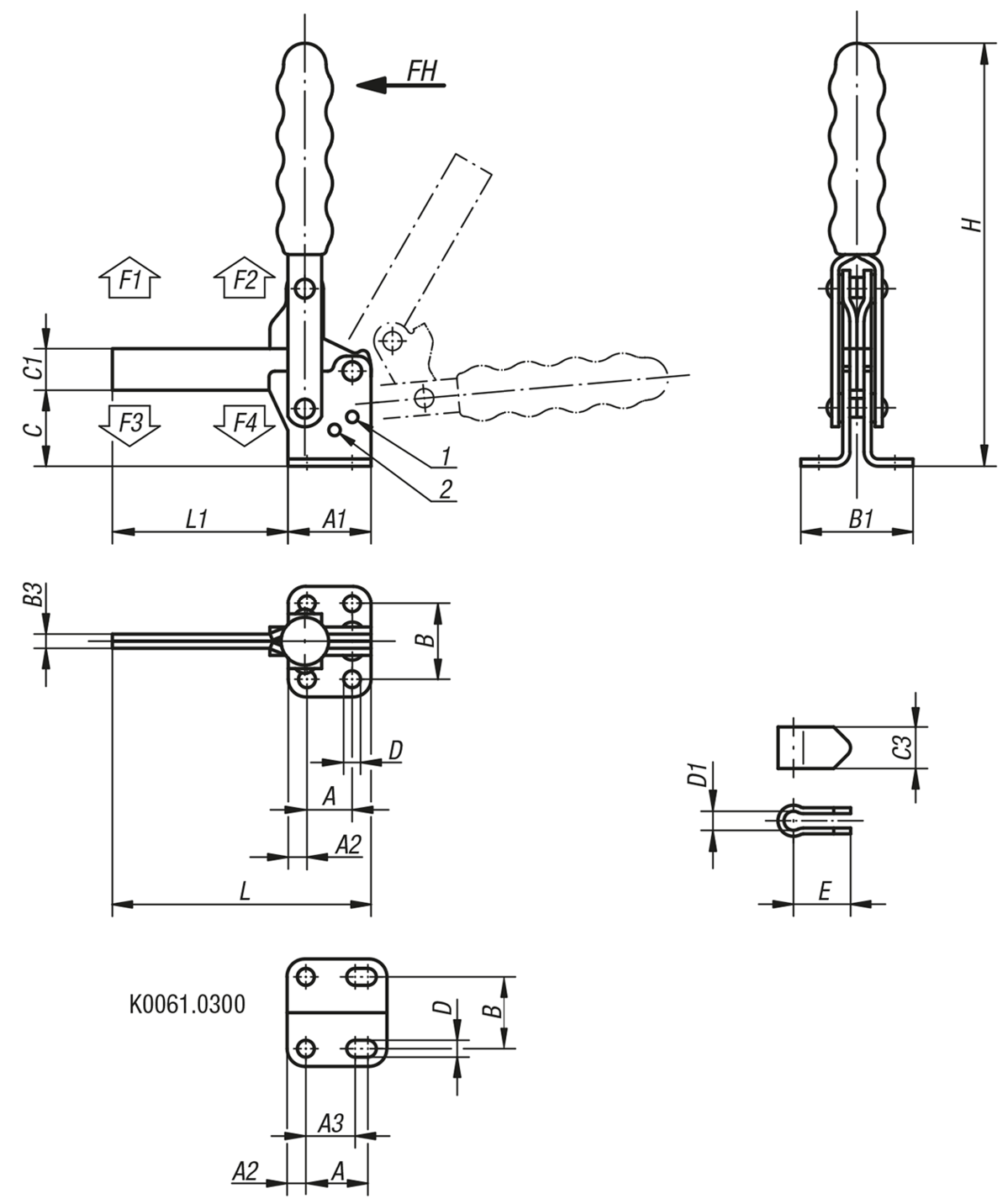

Ritningsinformation:
1) Anslagsstift position 1
2) Anslagsstift position 2
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0061 Snabbspännare vertikala med vågrät fot och hel hållarm 212 kB
 Tekniska anvisningar Snabbspännare 2,6 MB

Ritningar

Snabbspännare vertikala med vågrät fot och hel hållarm

Artikelöversikt (komprimerad)

Artikelval/-filter.
Beställningsnr.Öppningsvinkel
hållarm
position 1
Öppningsvinkel
hållarm
position 2
Öppningsvinkel
hållarm
utan anslag
Öppningsvinkel
handtag
position 1
Öppningsvinkel
Handtag
Position 2
Öppningsvinkel
handtag
utan anslag
Beställningsnr.
fästvinkel
passende
plasthandtag
CADTillb.PrisBeställ
K0061.025095°125°160°70°85°100°K0098.04K0100.28  158,46 SEK
K0061.0300105°-160°65°-90°-K0100.28  190,48 SEK
K0061.035090°120°180°70°80°110°K0098.06K0100.30  212,23 SEK
K0061.045090°125°180°70°85°110°K0098.06K0100.34  269,99 SEK
K0061.055090°120°180°65°80°110°-K0100.35  362,14 SEK
Beställningsnr.AA1A2A3BB1B3CC1C3DD1EHLL1Tryck-
spindel
Handkraft
FH
N
Hållkraft
F1
N
Hållkraft
F2
N
Spännkraft
F3
N
Spännkraft
F4
N
CADTillb.PrisBeställ
K0061.025019358-324763117,517,57,18,32417511277M8x60190100028009001700  158,46 SEK
K0061.0300254391934,5526341917,588,324186143100M8x60130200037009001850  190,48 SEK
K0061.035032509-456484222228,310,33022014999M10x802302200450014003000  212,23 SEK
K0061.0450325310-4564105125268,712,332228180127M12x1002603200700014003000  269,99 SEK
K0061.0550517612,5-70951084323212,316,335312236160M16x1502903000800018003900  362,14 SEK
