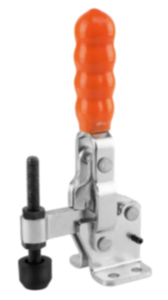

K0060Snabbspännare vertikala med vågrät fot och fast tryckspindel |
Tillbaka |
|
Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Stål.Utförande:Förzinkat och kromaterat. Tryckspindel och muttrar fosfaterade.
Oljebeständigt plasthandtag.Anmärkning:Hållarmens och handtagets öppningsvinkel kan ökas eller minskas genom att man placerar om eller tar bort anslagsstiftet.
Vid utförandena K0060.0100 och K0060.0150 medföljer ett tryckstycke i neopren.Tillbehör:K0098
K0100
K0101
K0102
K0103

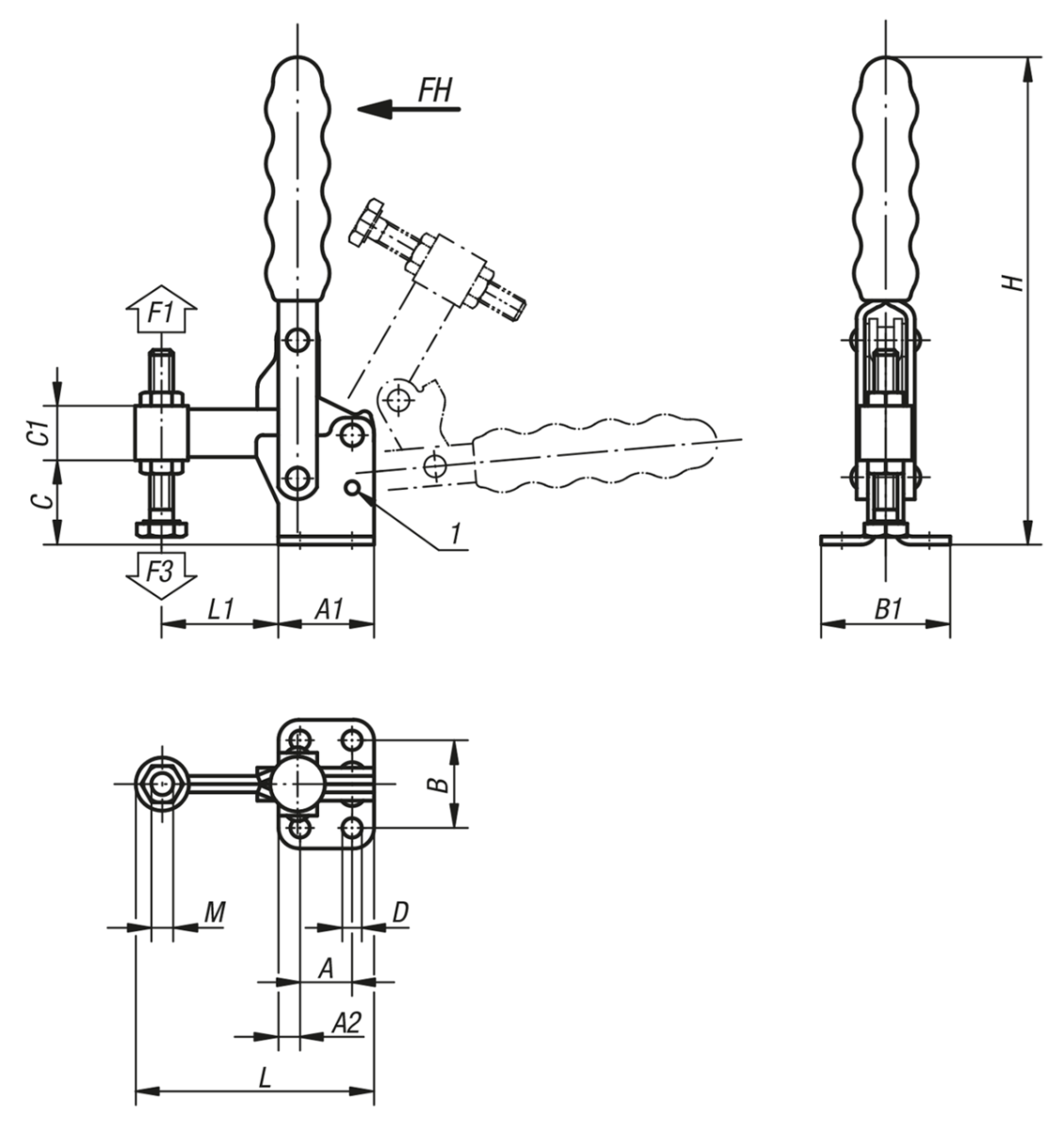

K0106Ritningsinformation:Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
| Beställningsnr. | Öppningsvinkel
hållarm
position 1 | Öppningsvinkel
hållarm
utan anslag | Öppningsvinkel
handtag
position 1 | Öppningsvinkel
handtag
utan anslag | Handkraft
FH
N | Hållkraft
F1
N | Spännkraft
F3
N | passende
plasthandtag | CAD | Tillb. | Pris | Beställ |
|---|
| K0060.0100 | 95° | 185° | 65° | 105° | 80 | 850 | 650 | K0100.16 |  |  | 111,41 SEK | | | K0060.0150 | 95° | 185° | 75° | 110° | 120 | 1500 | 900 | K0100.19 | | | 128,11 SEK | | | K0060.0200 | 105° | 175° | 70° | 95° | 100 | 1600 | 1150 | K0100.22 | | | 142,88 SEK | | | K0060.0250 | 95° | 160° | 70° | 100° | 190 | 2500 | 1150 | K0100.28 | | | 198,33 SEK | | | K0060.0300 | 105° | 160° | 65° | 90° | 130 | 3000 | 1150 | K0100.28 | | | 238,45 SEK | | | K0060.0350 | 90° | 180° | 70° | 110° | 230 | 3500 | 1650 | K0100.30 | | | 265,64 SEK | | | K0060.0450 | 90° | 180° | 70° | 110° | 260 | 4500 | 1650 | K0100.34 | | | 337,80 SEK | | | K0060.0550 | 90° | 180° | 65° | 110° | 290 | 5500 | 1900 | K0100.35 | | | 494,27 SEK | |
Beställningsnr.
| A | A1 | A2 | A3 | B | B1 | B4 | C | C1 | D | H | L | L1 | M | Beställningsnr.
fästvinkel | CAD | Tillb. | Pris | Beställ |
|---|
| K0060.0100 | 16 | 28 | 6 | 14 | 24 | 34 | 17,5 | 22 | 9,5 | 4,8 | 103 | 65 | 32 | M5x35 | - | | | 111,41 SEK | | | K0060.0150 | 12,7 | 27 | 7 | - | 27 | 38 | - | 23 | 11 | 5,1 | 125 | 60 | 26 | M6x50 | K0098.02 | | | 128,11 SEK | | | K0060.0200 | 19 | 35 | 8 | 12,7 | 27 | 42 | 25 | 29 | 12,7 | 5,5 | 135 | 77 | 37 | M6x50 | - | | | 142,88 SEK | | | K0060.0250 | 19 | 35 | 8 | - | 32 | 47 | - | 29 | 21,5 | 7,1 | 175 | 87 | 45 | M8x60 | K0098.04 | | | 198,33 SEK | | | K0060.0300 | 25 | 43 | 9 | 19 | 34,5 | 52 | - | 32 | 21,5 | 8 | 186 | 115 | 65 | M8x60 | - | | | 238,45 SEK | | | K0060.0350 | 32 | 50 | 9 | - | 45 | 64 | - | 40 | 25,5 | 8,3 | 220 | 123 | 65 | M10x80 | K0098.06 | | | 265,64 SEK | | | K0060.0450 | 32 | 53 | 10 | - | 45 | 64 | - | 47 | 30 | 8,7 | 228 | 136,5 | 74 | M12x100 | K0098.06 | | | 337,80 SEK | | | K0060.0550 | 51 | 76 | 12,5 | - | 70 | 95 | - | 81 | 38 | 12,3 | 312 | 196,5 | 108 | M16x150 | - | | | 494,27 SEK | |
