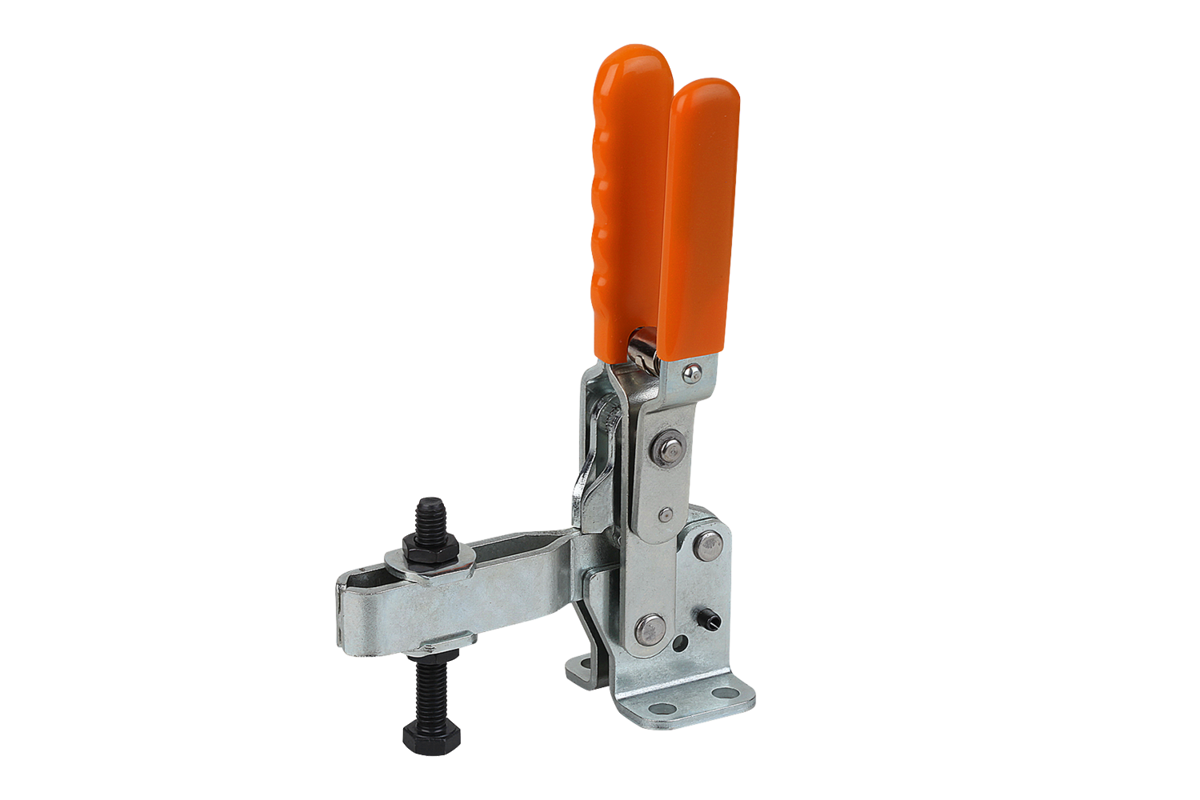

Snabbspännare vertikala med säkerhetsspärr med vågrät fot och justerbar tryckspindel
K0059

Snabbspännare vertikala med säkerhetsspärr med vågrät fot och...

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.Utförande:Förzinkat och kromaterat.
Oljebeständigt plasthandtag.
Anmärkning:Med säkerhetslås för spännläge och öppet läge. Säkerhetsspännstycke med fingerskydd. Mottrycksskruven är säkrad i spännarmens ände så att den inte kan försvinna.
Hållarmens öppningsvinkel kan minskas genom att man trycker in ett anslagsstift (anslagsposition 2).

Tryckspindel med tryckstycke i neopren.
Tillbehör:K0098
K0100
K0101
K0102
K0103
K0106
K0107
Ritningsinformation:
1) Anslagsstift position 1
2) Anslagsstift position 2
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0059 Snabbspännare vertikala med säkerhetsspärr med vågrät fot och justerbar tryckspindel 186 kB
 Tekniska anvisningar Snabbspännare 2,6 MB

Ritningar

Snabbspännare vertikala med säkerhetsspärr med vågrät fot och justerbar tryckspindel

Artikelöversikt (komprimerad)

Artikelval/-filter.
Beställningsnr.Öppningsvinkel
hållarm
position 1
Öppningsvinkel
hållarm
position 2
Öppningsvinkel
handtag
position 1
Öppningsvinkel
Handtag
Position 2
Beställningsnr.
fästvinkel
CADTillb.PrisBeställ
K0059.025095°125°70°85°K0098.04  621,21 SEK
K0059.035090°120°70°80°K0098.06  730,84 SEK
Beställningsnr.AA1A2BB1B3CC1DHLL1MHandkraft
FH
N
Hållkraft
F1
N
Hållkraft
F2
N
CADTillb.PrisBeställ
K0059.02501935832458,83217,57,117511075M8x6019010002800  621,21 SEK
K0059.035032509456410,643228,322014695M10x8023022004500  730,84 SEK
