Snabbspännare vertikala med lodrät fot och fast tryckspindel
K0056

Snabbspännare vertikala med lodrät fot och fast tryckspindel

Tillbaka

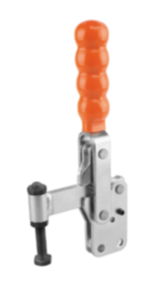

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.Utförande:Förzinkat och kromaterat. Tryckspindel och muttrar fosfaterade.
Oljebeständigt plasthandtag.
Anmärkning:Hållarmens och handtagets öppningsvinkel kan ökas eller minskas genom att man placerar om eller tar bort anslagsstiftet.

Vid utförande K0056.0150 medföljer ett tryckstycke i neopren.
Tillbehör:K0100
K0101
K0102
K0103
K0106

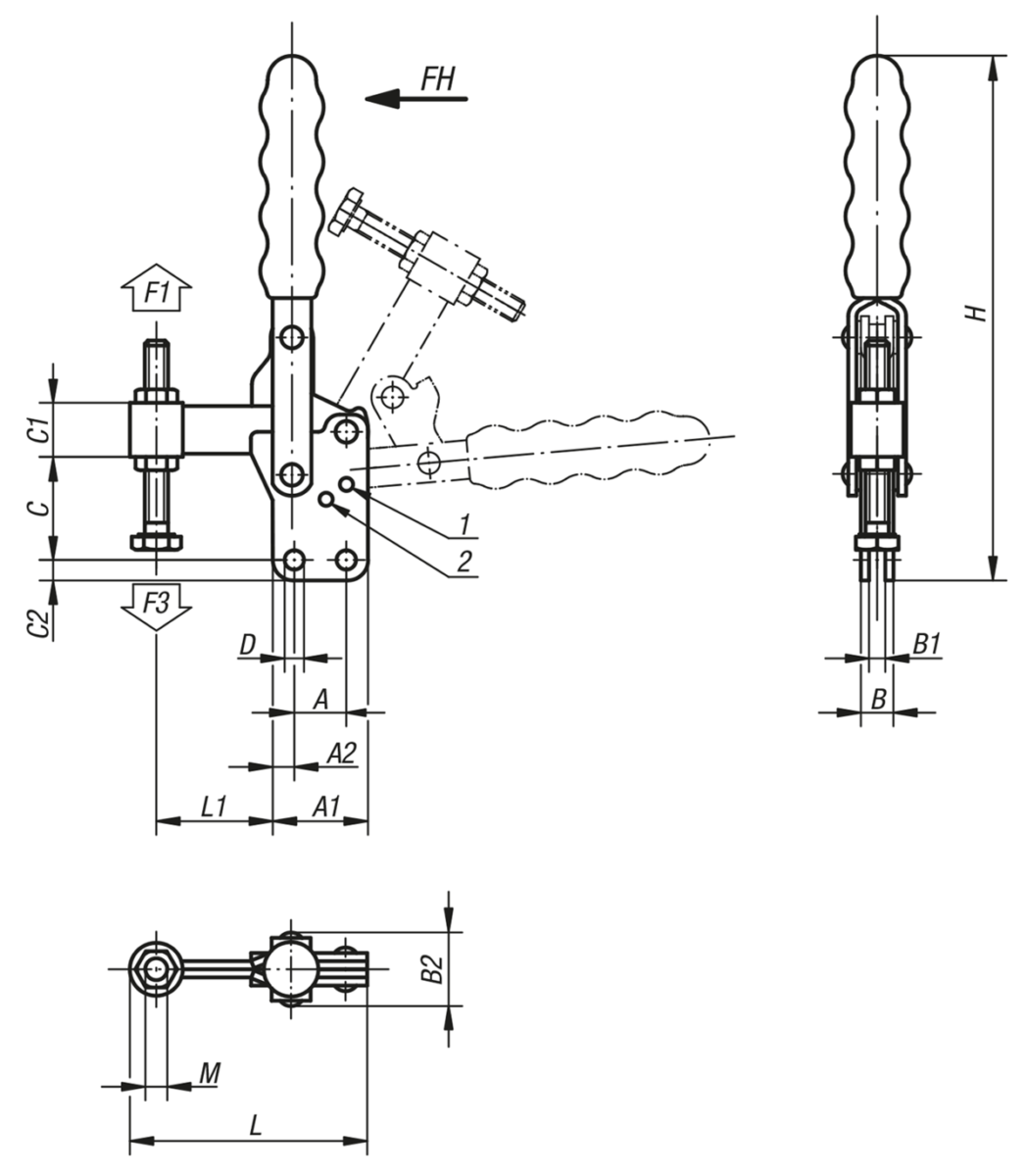

Ritningsinformation:
1) Anslagsstift position 1
2) Anslagsstift position 2
Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0056 Snabbspännare vertikala med lodrät fot och fast tryckspindel 170 kB
 Tekniska anvisningar Snabbspännare 2,6 MB

Ritningar

Snabbspännare vertikala med lodrät fot och fast tryckspindel

Artikelöversikt (komprimerad)

Artikelval/-filter.
Beställningsnr.Öppningsvinkel
hållarm
position 1
Öppningsvinkel
hållarm
position 2
Öppningsvinkel
hållarm
utan anslag
Öppningsvinkel
handtag
position 1
Öppningsvinkel
handtag
Position 2
Öppningsvinkel
handtag
utan anslag
passende
plasthandtag
CADTillb.PrisBeställ
K0056.015095°-185°75°-110°K0100.19  121,22 SEK
K0056.025095°125°160°70°85°100°K0100.28  187,63 SEK
K0056.035090°120°180°70°80°110°K0100.30  251,28 SEK
K0056.045090°125°180°70°85°110°K0100.34  319,58 SEK
K0056.055090°120°180°65°80°110°K0100.35  467,59 SEK
Beställningsnr.

AA1A2BB1B2CC1C2DHLL1MHandkraft
FH
N
Hållkraft
F1
N
Spännkraft
F3
N
CADTillb.PrisBeställ
K0056.015012,72771262428115,45,11356026M6x501201500900  121,22 SEK
K0056.025019358126263721,577,11908745M8x6019025001150  187,63 SEK
K0056.035032509168335225,59,68,324012465M10x8023035001650  251,28 SEK
K0056.045032531020104257308,78,724613674M12x10026045001650  319,58 SEK
K0056.0550517612,52010411013812,712,3345197108M16x15029055001900  467,59 SEK
