Snabbspännare horisontella med vågrät fot och fast tryckspindel
K0075

Snabbspännare horisontella med vågrät fot och fast tryckspindel

Tillbaka

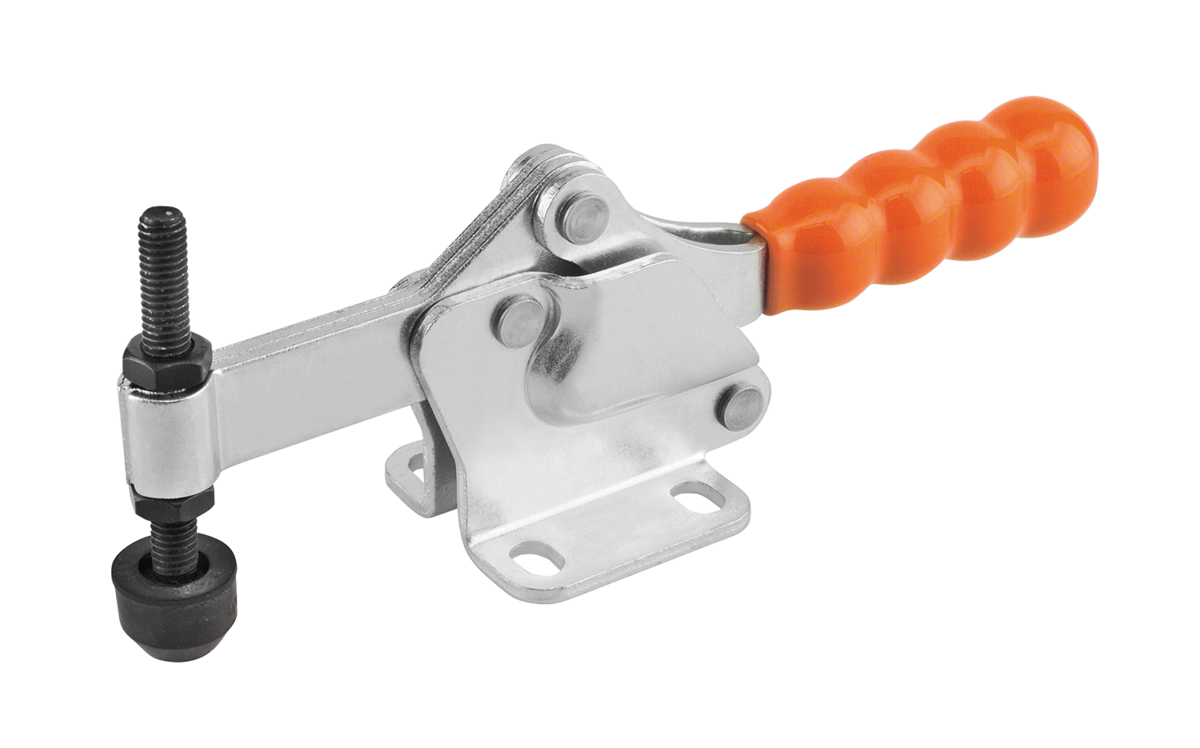

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål.Utförande:Förzinkat och kromaterat.Tryckspindel och muttrar fosfaterade.
Oljebeständigt plasthandtag.

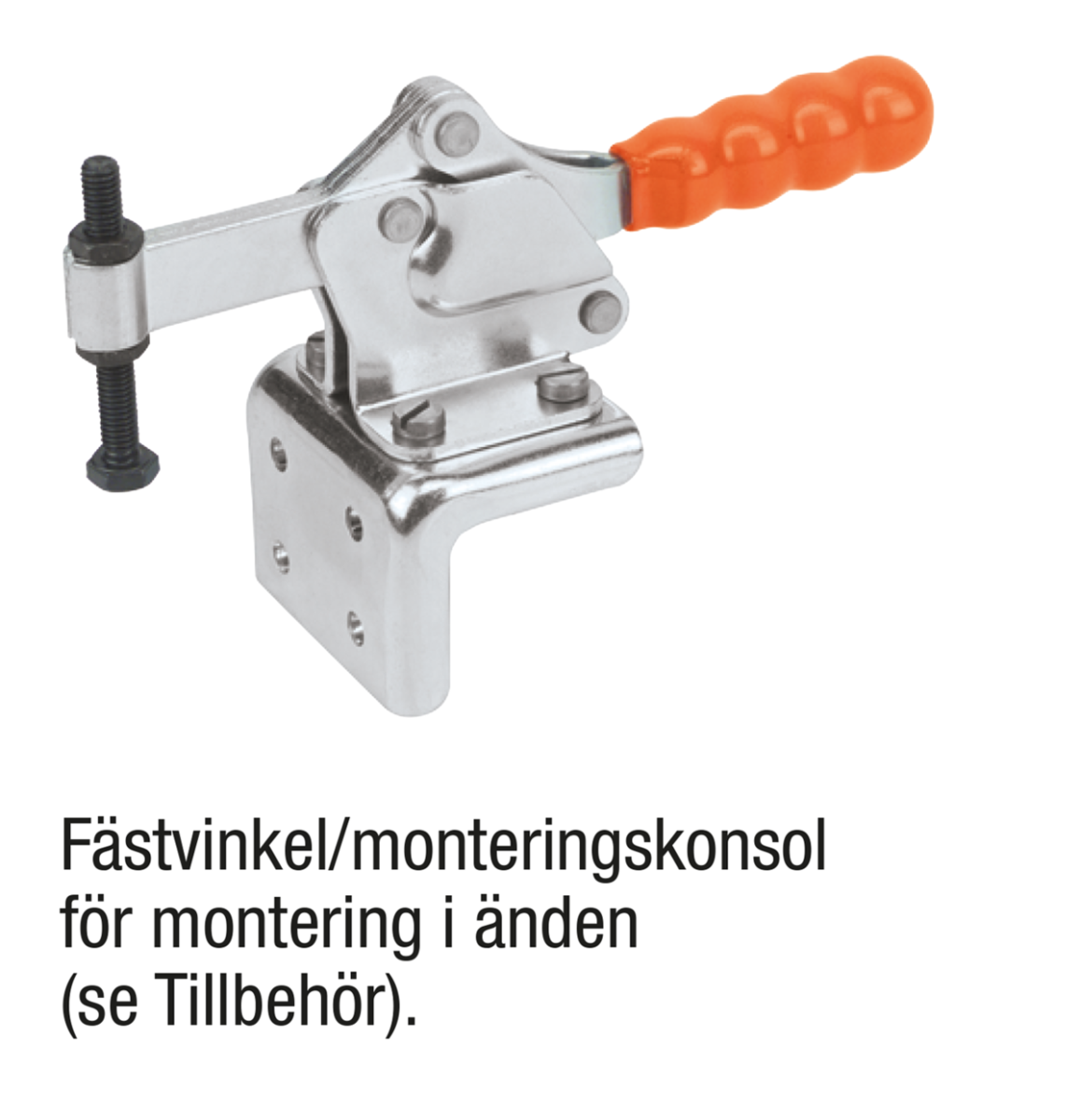

Anmärkning:Tryckspindel med tryckstycke i neopren.Tillbehör:K0098
K0100
K0101
K0102
K0103
K0106
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0075 Snabbspännare horisontella med vågrät fot och fast tryckspindel 222 kB
 Tekniska anvisningar Snabbspännare 2,6 MB

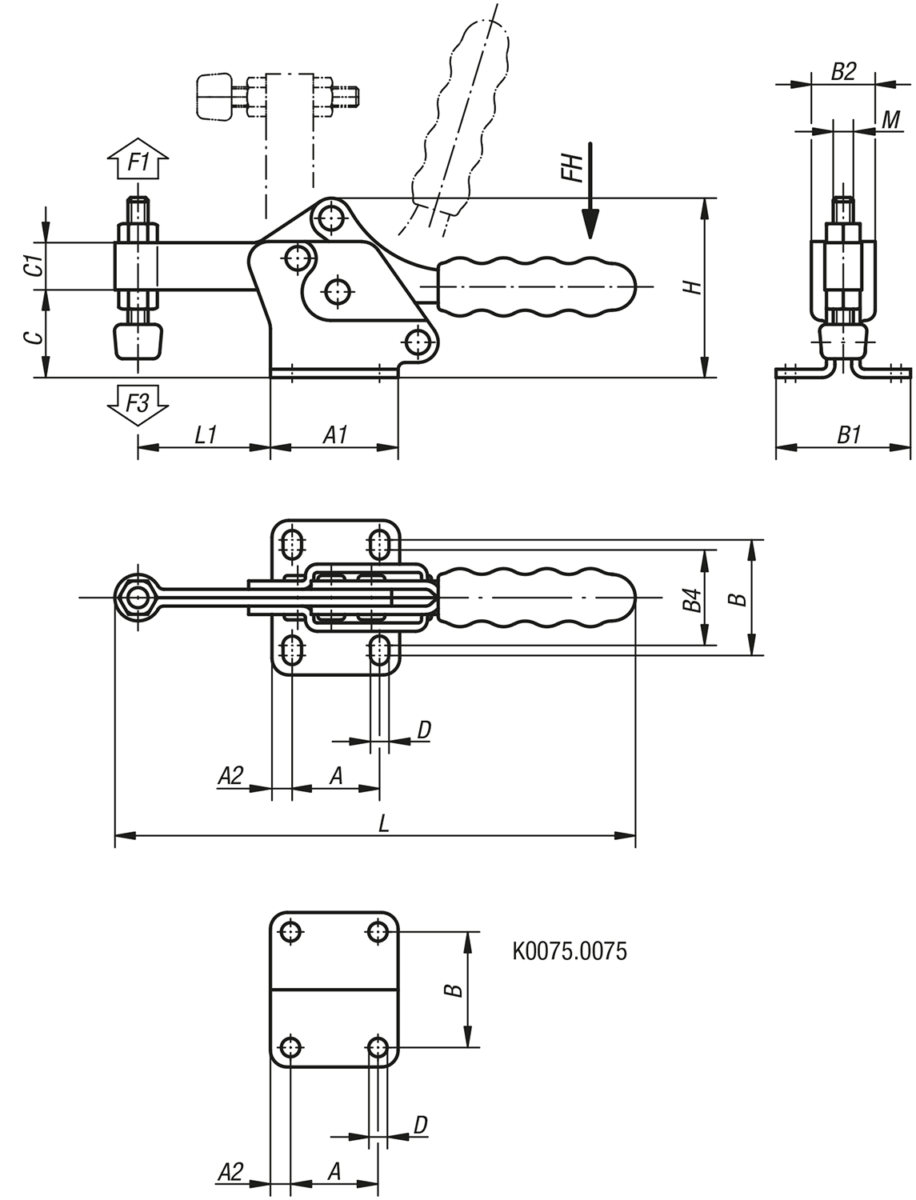

Ritningar

Snabbspännare horisontella med vågrät fot och fast tryckspindel

Artikelöversikt (komprimerad)

Artikelval/-filter.
Beställningsnr.

Öppningsvinkel
Hållarm
Öppningsvinkel
handtag
Handkraft
FH
N
Hållkraft
F1
N
Spännkraft
F3
N
passende
plasthandtag
CADTillb.PrisBeställ
K0075.007590°75°80750320K0100.16  102,51 SEK
K0075.015090°80°1401500650K0100.20  120,65 SEK
Beställningsnr.

AA1A2BB1B2B4CC1DHLL1MBeställningsnr.
fästvinkel
CADTillb.PrisBeställ
K0075.007513,5255,716,82716-199,55,23810824,5M5x35K0098.02  102,51 SEK
K0075.0150263862840202225145,55315538M6x50K0098.04  120,65 SEK
