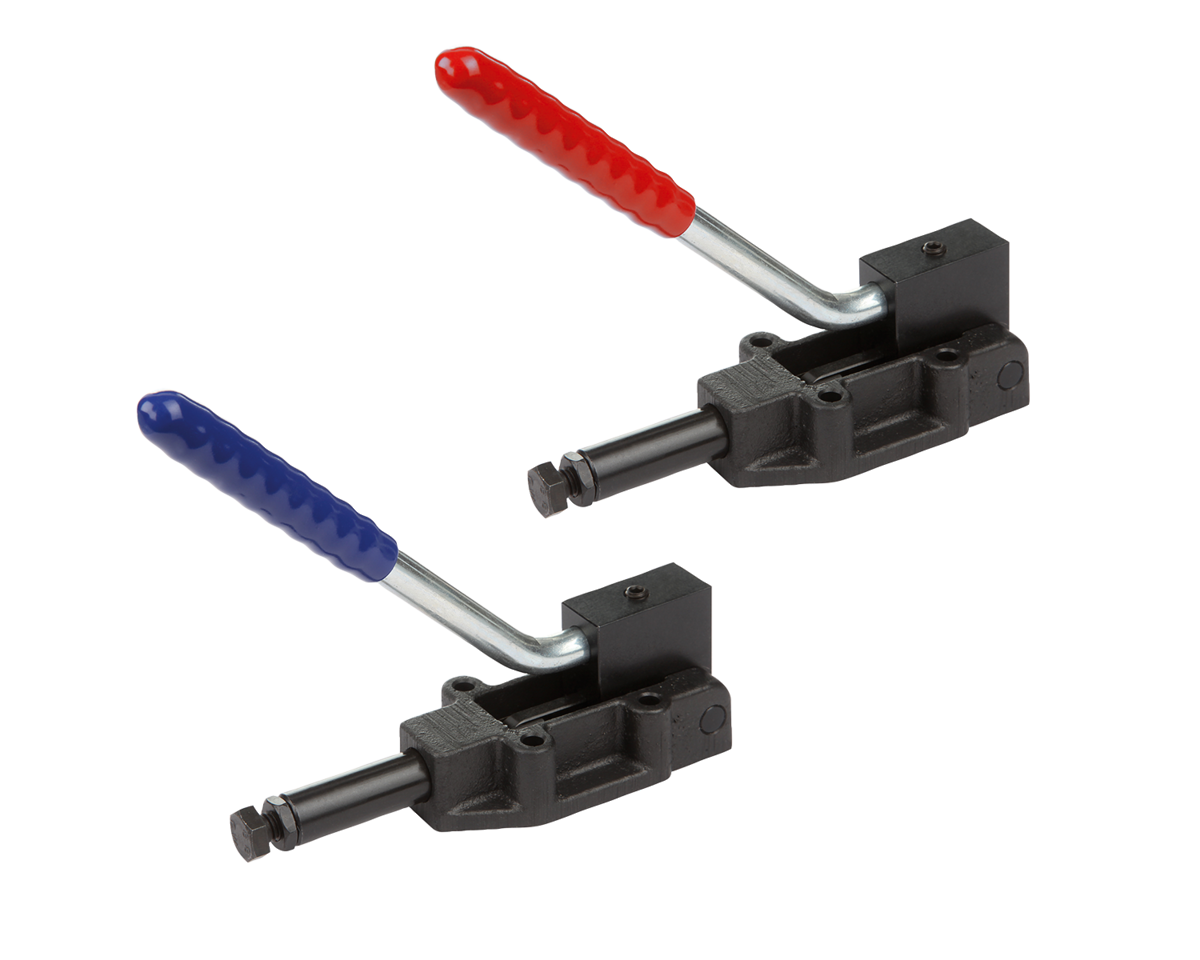

Skjutstångsspännare tungt utförande med flyttbar spak

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Snabbspännare, kraftspännare
    - Skjutstångsspännare tungt utförande med flyttbar spak

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål. Kropp i kulgrafitgjutgods (GJS).Utförande:Fosfaterat.
Spak förzinkad och kromaterad.
Oljebeständigt plasthandtag.Anmärkning:Spännarna spärras i stängd och öppen handtagsposition. Därför kan de användas för både tryck- och dragkraft.
För matning och återgång är spännarna dessutom utrustade med en slagbegränsning.Tillbehör:K0099
K0101
K0102
K0103

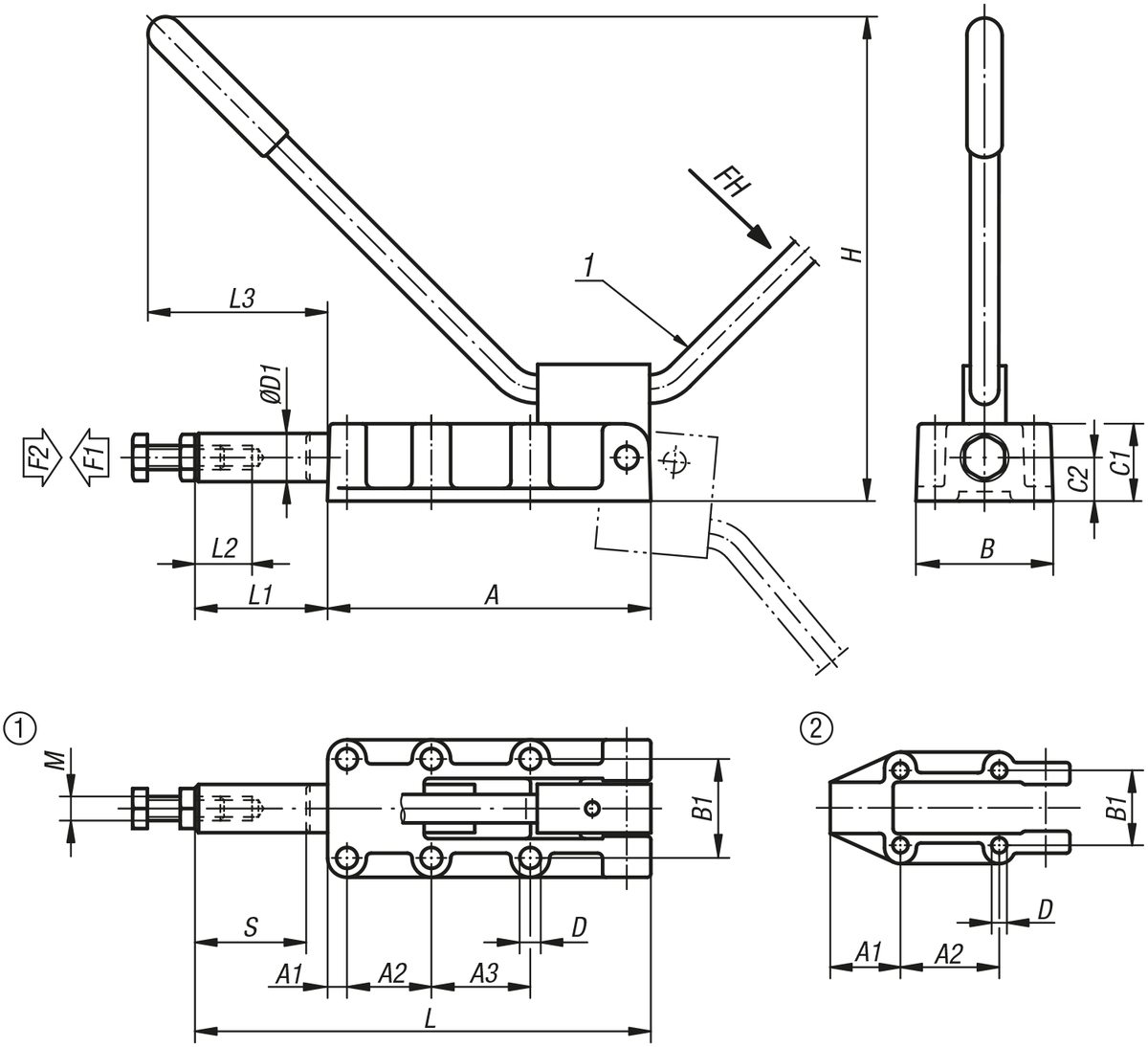

K0106Ritningsinformation:

1) Handtaget kan fästas till höger eller vänster

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0088 Skjutstångsspännare tungt utförande med flyttbar spak

257 kB

Tekniska anvisningar Snabbspännare

2,6 MB

Ritningar

Artikelval/-filter.

Beställningsnr.	Färg komponent	A	A1	A2	A3	B	B1	C1	C2	D	D1	H	L	L1	L2	L3	M	C (slag)	Pris
K0088.0600	Blå	89	25	36,5	-	46	33,4	23	12	5,5	14	127	127	38	30	65	M8	32	422,18 SEK
K0088.1200	Blå	133	8	35	41	61	41	32	18	8,5	20	196	188	55	40	106	M10	50	681,06 SEK
K0088.2500	Blå	197	11	45	45	82	54	41	22	10,3	25	270	300	103	60	125	M12	75	1 005,01 SEK
K0088.5000	Blå	254	10	70	70	85	57	50	28	10,3	30	360	390	136	60	155	M16	100	1 556,29 SEK
K0088.060003	Röd	89	25	36,5	-	46	33,4	23	12	5,5	14	127	127	38	30	65	M8	32	422,18 SEK
K0088.120003	Röd	133	8	35	41	61	41	32	18	8,5	20	196	188	55	40	106	M10	50	681,06 SEK
K0088.250003	Röd	197	11	45	45	82	54	41	22	10,3	25	270	300	103	60	125	M12	75	1 005,01 SEK
K0088.500003	Röd	254	10	70	70	85	57	50	28	10,3	30	360	390	136	60	155	M16	100	1 556,29 SEK

Beställningsnr.	Öppningsvinkel handtag	Handkraft FH N	Hållkraft F2 N	Spännkraft F1 N	Pris
K0088.0600	185°	140	6000	5800	422,18 SEK
K0088.1200	185°	150	12000	9300	681,06 SEK
K0088.2500	185°	170	25000	11000	1 005,01 SEK
K0088.5000	185°	200	50000	12100	1 556,29 SEK
K0088.060003	185°	140	6000	5800	422,18 SEK
K0088.120003	185°	150	12000	9300	681,06 SEK
K0088.250003	185°	170	25000	11000	1 005,01 SEK
K0088.500003	185°	200	50000	12100	1 556,29 SEK
