Pneumatiska skjutstångsspännare
K0093

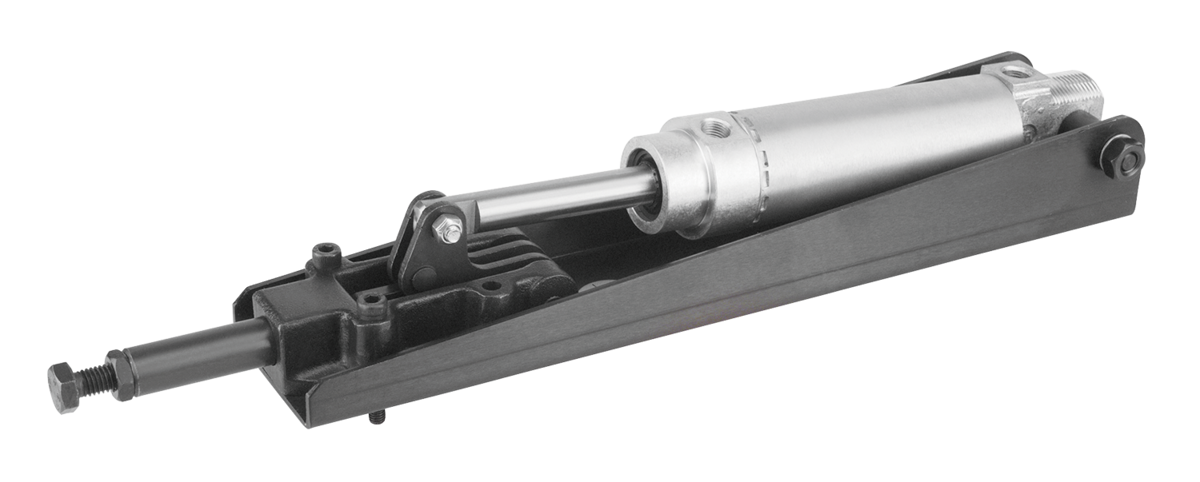

Pneumatiska skjutstångsspännare

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Spakdelar, konsol och skjutstång i stål.
Skjutstångens hus i kulgrafitgjutgods (GJS).
Utförande:Fosfaterat. Blank cylinder.Tillbehör:K0101
K0102
K0103
K0106
Pneumatisk cylinder:Dubbelverkande utan ändlägesdämpning.
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0093 Pneumatiska skjutstångsspännare 131 kB

Ritningar

Pneumatiska skjutstångsspännare

Artikelval/-filter.

Beställningsnr.AA1A2A3BB1C1D

D1HLL1L2MRC
(slag)
Hållkraft
F2
N
Drifttryck
bar
Luftförbrukning
per dubbelslag
Slagtal
per min.
vid 6 bar
CADTillb.PrisBeställ
K0093.06002902536,5-5933,414,55,514533254130M8G1/82560002 - 60,09 dm³60  1 860,86 SEK
K0093.1200380835417641218,520754355540M10G1/832120002 - 60,28 dm³50  2 441,22 SEK
K0093.250047512454596542610,3259657710260M12G1/450250002 - 60,60 dm³45  3 980,60 SEK
Beställningsnr.

Skjutstång utkörd / spännkraft F1 NCADTillb.PrisBeställ
K0093.06005mm/320N, 10mm/430N, 15mm/650N, 20mm/870N, 22mm/1000N, 24mm/1500N, 25mm/2350N  1 860,86 SEK
K0093.12005mm/1200N, 10mm/1400N, 15mm/1650N, 20mm/1950N, 25mm/2300N, 27mm/2550N, 29mm/3000N, 31mm/4300N, 32mm/11500N  2 441,22 SEK
K0093.25005mm/1400N, 10mm/1600N, 15mm/1750N, 20mm/2000N, 25mm/2100N, 30mm/2450N, 35mm/2650N,
40mm/3250N, 45mm/4200N, 47mm/4900N, 49mm/7000N, 50mm/14500N
  3 980,60 SEK
