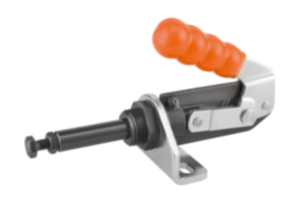

Skjutstångsspännare med konsol
K0085

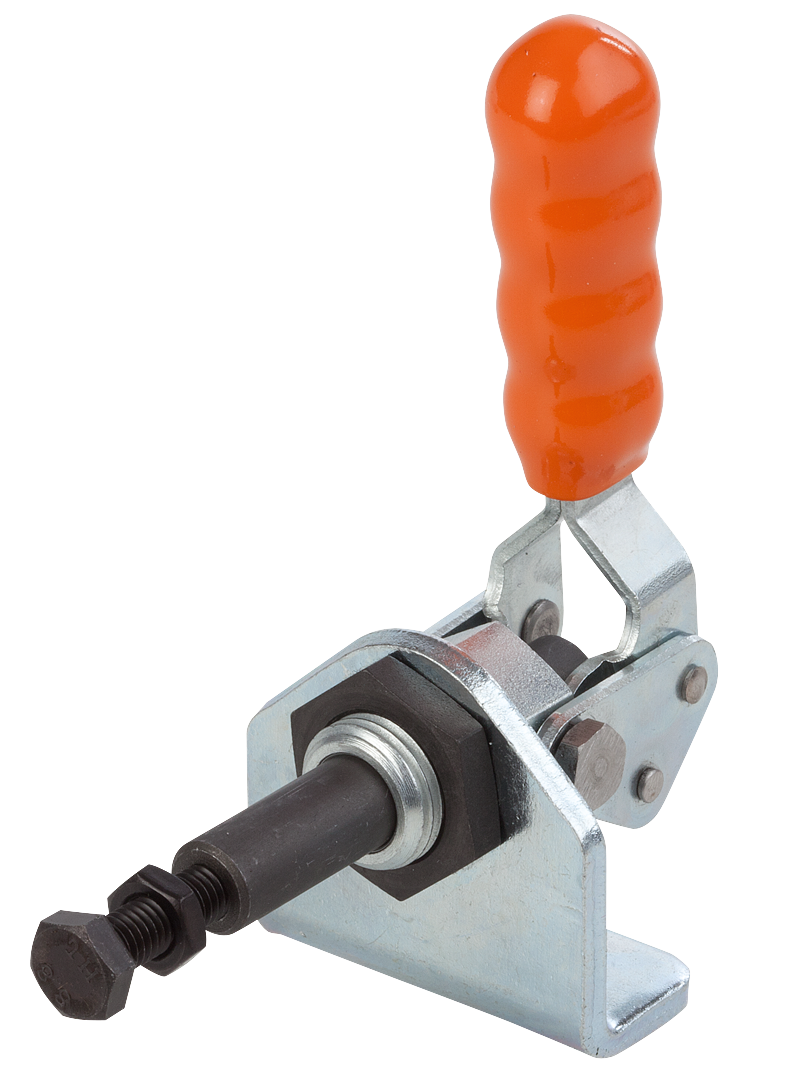

Skjutstångsspännare med konsol

Tillbaka

Artikelbeskrivning/produktbilder

BeskrivningMaterial:Stål eller rostfritt stål.Utförande:Förzinkat och kromaterat.
Skjutstång och mottrycksskruv fosfaterade.
Blankt rostfritt stål.
Oljebeständigt plasthandtag.
Anmärkning:Spännarna spärras i stängd och öppen handtagsposition. Därför kan de användas för både drag och tryck.
Med fästmuttrarna som ingår kan spännarna även monteras i valfritt läge.

Vid utförande K0085.0100 medföljer ett tryckstycke i neopren.

Utförandena K0085.0100N, K0085.0200N och K0085.0400N saknar konsoler.
Tillbehör:K0100
K0101
K0102
K0103
K0106
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0085 Skjutstångsspännare med konsol 164 kB
 Tekniska anvisningar Snabbspännare 2,6 MB

Ritningar

Skjutstångsspännare med konsol

Artikelöversikt (komprimerad)

Artikelval/-filter.
Beställningsnr.Material
grundkropp
Öppningsvinkel
handtag
Handkraft
FH
N
Hållkraft
F2
N
Spännkraft
F1
N
passende
plasthandtag
CADTillb.PrisBeställ
K0085.0100Stål190°401000500K0100.22  294,03 SEK
K0085.0200Stål190°5020002000K0100.28  378,48 SEK
K0085.0400Stål190°15040002500K0100.30  561,36 SEK
K0085.0100NRostfritt stål190°401000500K0100.22  585,39 SEK
K0085.0200NRostfritt stål190°5020002000K0100.28  687,61 SEK
K0085.0400NRostfritt stål190°15040002500K0100.30  1 078,73 SEK
Beställningsnr.

Material
grundkropp
A1A2BB1B2B3C1D

D1HLL1L2L3L4MM1SRC
(slag)
CADTillb.PrisBeställ
K0085.0100Stål2013,51844-25265,210986934101523M6x25M16x1,547020  294,03 SEK
K0085.0200Stål231330574228346,51214710853122541M8x40M20x1,5411240  378,48 SEK
K0085.0400Stål301830644538308,51616017588173571M10x50M24x1,5513068  561,36 SEK
K0085.0100NRostfritt stål3013,51844-25265,210986934101523M6x25M16x1,527020  585,39 SEK
K0085.0200NRostfritt stål231330574228256,51213710853122541M8x40M20x1,5411240  687,61 SEK
K0085.0400NRostfritt stål301830644538308,51616017588173571M10x50M24x1,5513068  1 078,73 SEK
