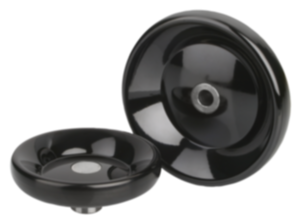

BeskrivningMaterial:Duroplast PF 31, svart.

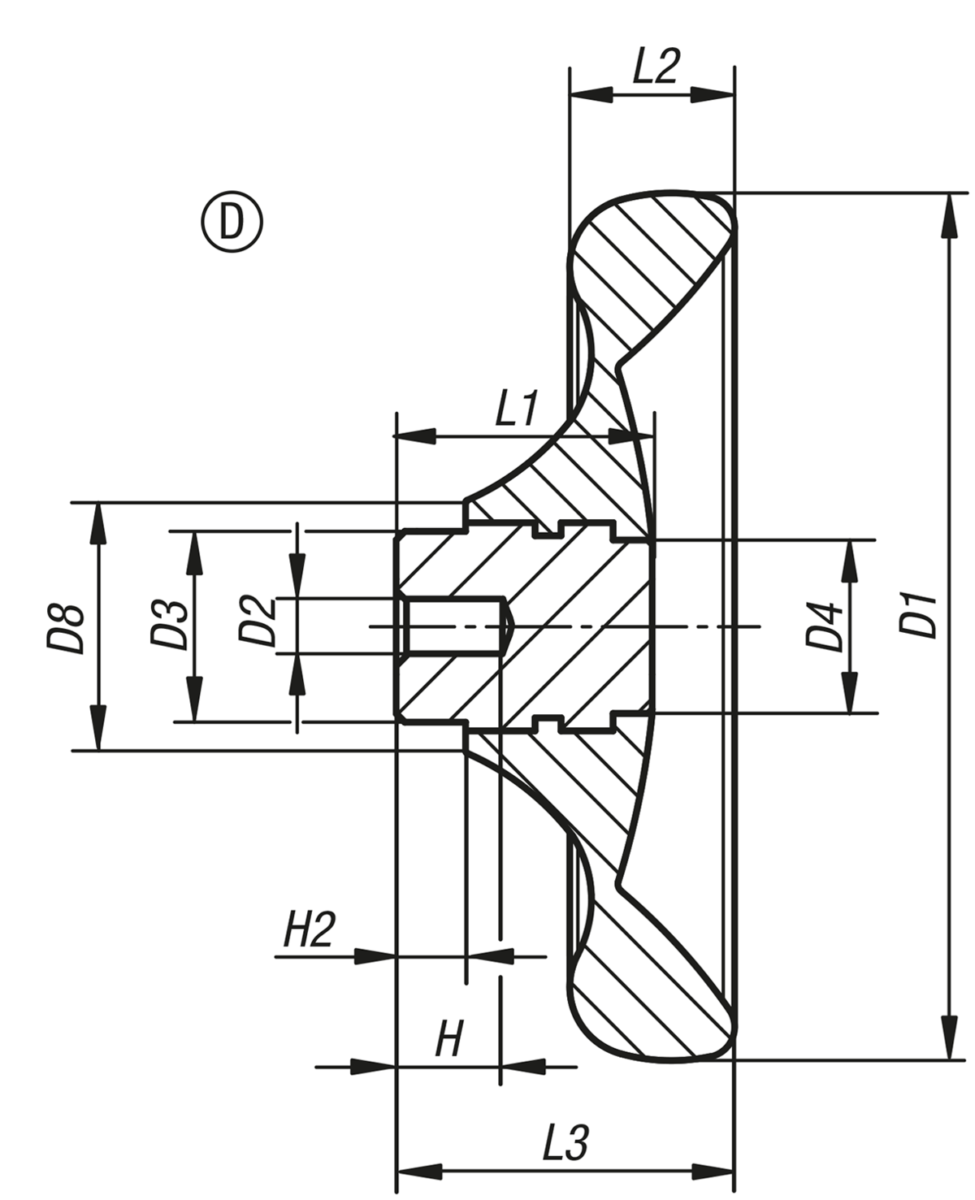

Nav av förnicklat stål eller blankt rostfritt stål 1.4305.Utförande:Högglanspolerat.På begäran:Ytterligare passhål.Ritningsinformation:Form D: förborrad

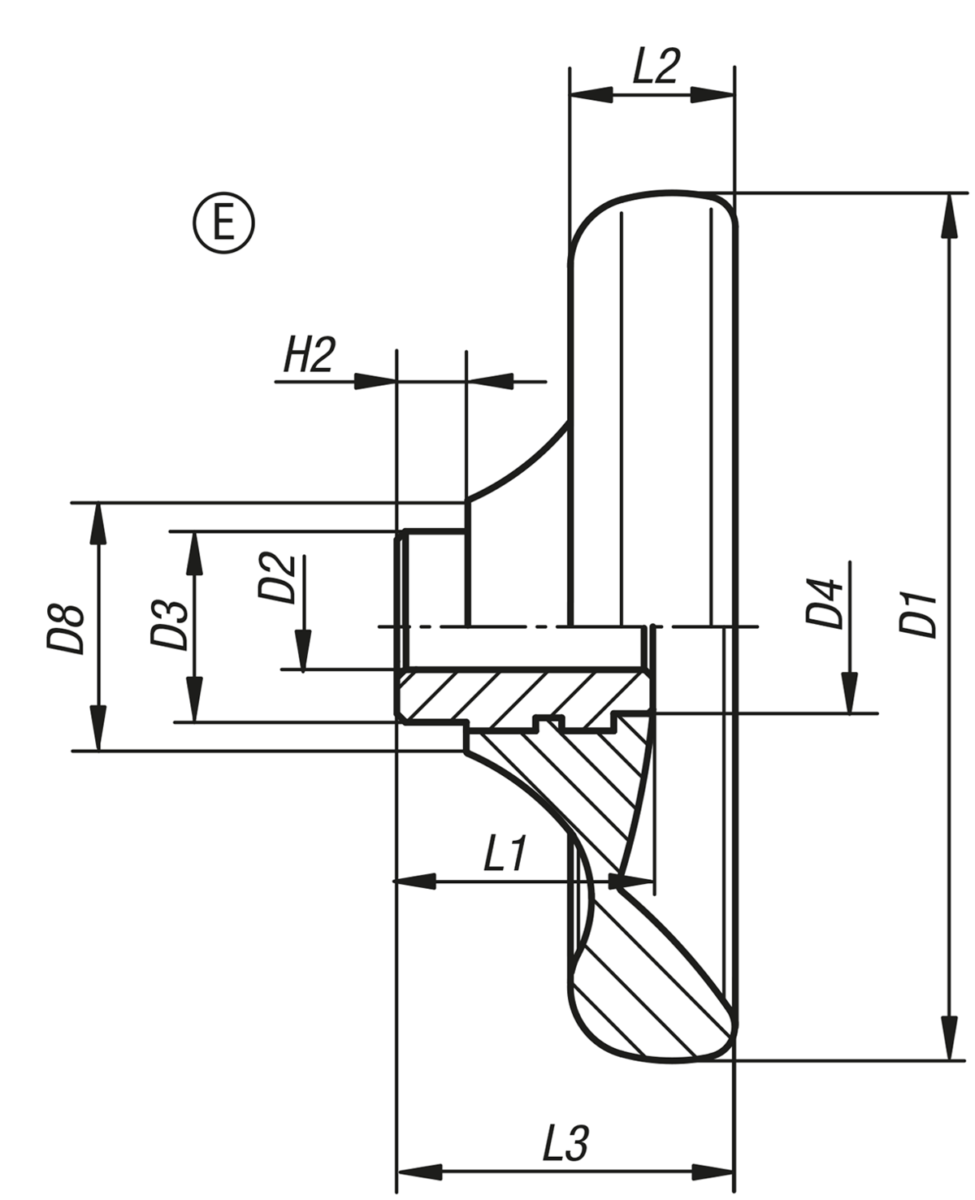

Form E: med passhål NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|
Ritningar (total översikt) |
Skivrattar utan handtag, bussning av stål Form D, förborrad |
Mer information |
| Beställningsnr. | Utförande 1 | Form | D1 | D2 | D3 | D4 | D8 | H | H2 | L1 | L2 | L3 | CAD | Tillb. | Pris | Beställ |
|---|
| K0165.0100X06 | förborrad | D | 100 | 6 | 22 | 20 | 29 | 12 | 8 | 29,5 | 19 | 39 |  |  | 146,11 SEK | | | K0165.0125X08 | förborrad | D | 125 | 8 | 26 | 21 | 34 | 15 | 8 | 34 | 24 | 46 | | | 185,06 SEK | | | K0165.0140X08 | förborrad | D | 140 | 8 | 30 | 25 | 39 | 16 | 8 | 38,5 | 27 | 52 | | | 213,75 SEK | | | K0165.0160X10 | förborrad | D | 160 | 10 | 33 | 30 | 43 | 20 | 8 | 41,3 | 30,1 | 57 | | | 280,16 SEK | |
|
Skivrattar utan handtag, bussning av stål, Form E, med passhål |
Mer information |
Beställningsnr.
| Utförande 1 | Form | D1 | D2 | D3 | D4 | D8 | H2 | L1 | L2 | L3 | CAD | Tillb. | Pris | Beställ |
|---|
| K0165.1100X10 | passhål | E | 100 | 10H8 | 22 | 20 | 29 | 8 | 29,5 | 19 | 39 | | | 151,43 SEK | | | K0165.1125X12 | passhål | E | 125 | 12H8 | 26 | 21 | 34 | 8 | 34 | 24 | 46 | | | 189,62 SEK | | | K0165.1140X14 | passhål | E | 140 | 14H8 | 30 | 25 | 39 | 8 | 38,5 | 27 | 52 | | | 218,41 SEK | | | K0165.1160X16 | passhål | E | 160 | 16H8 | 33 | 30 | 43 | 8 | 41,3 | 30,1 | 57 | | | 293,65 SEK | | | K0165.1160X18 | passhål | E | 160 | 18H8 | 33 | 30 | 43 | 8 | 41,3 | 30,1 | 57 | | | 293,65 SEK | |
|
Skivrattar utan handtag, bussning av rostfritt stål Form D, förborrad |
Mer information |
| Beställningsnr. | Utförande 1 | Form | D1 | D2 | D3 | D4 | D8 | H | H2 | L1 | L2 | L3 | CAD | Tillb. | Pris | Beställ |
|---|
| K0165.2100X06 | förborrad | D | 100 | 6 | 22 | 20 | 29 | 12 | 8 | 29,5 | 19 | 39 | | | 181,07 SEK | | | K0165.2125X08 | förborrad | D | 125 | 8 | 26 | 21 | 34 | 15 | 8 | 34 | 24 | 46 | | | 204,92 SEK | | | K0165.2140X08 | förborrad | D | 140 | 8 | 30 | 25 | 39 | 16 | 8 | 38,5 | 27 | 52 | | | 233,32 SEK | | | K0165.2160X10 | förborrad | D | 160 | 10 | 33 | 30 | 43 | 20 | 8 | 41,3 | 30,1 | 57 | | | 304,38 SEK | |
|
Skivrattar utan handtag, bussning av rostfritt stål, Form E, med passhål |
Mer information |
Beställningsnr.
| Utförande 1 | Form | D1 | D2 | D3 | D4 | D8 | H2 | L1 | L2 | L3 | CAD | Tillb. | Pris | Beställ |
|---|
| K0165.3100X10 | passhål | E | 100 | 10H7 | 22 | 20 | 29 | 8 | 29,5 | 19 | 39 | | | 253,27 SEK | | | K0165.3125X12 | passhål | E | 125 | 12H7 | 26 | 21 | 34 | 8 | 34 | 24 | 46 | | | 278,73 SEK | | | K0165.3140X14 | passhål | E | 140 | 14H7 | 30 | 25 | 39 | 8 | 38,5 | 27 | 52 | | | 310,94 SEK | | | K0165.3160X16 | passhål | E | 160 | 16H7 | 33 | 30 | 43 | 8 | 41,3 | 30,1 | 57 | | | 395,30 SEK | | | K0165.3160X18 | passhål | E | 160 | 18H7 | 33 | 30 | 43 | 8 | 41,3 | 30,1 | 57 | | | 395,30 SEK | |
|
