Skivrattar av aluminium, med cylinderhandtag, vridbart

Tillbaka

Produkter
- Manöverdelar | Standardelement
  - Rattar, vevar, positionsvisare
    - Skivrattar av aluminium
      - Skivrattar av aluminium, med cylinderhandtag, vridbart

Artikelbeskrivning/produktbilder

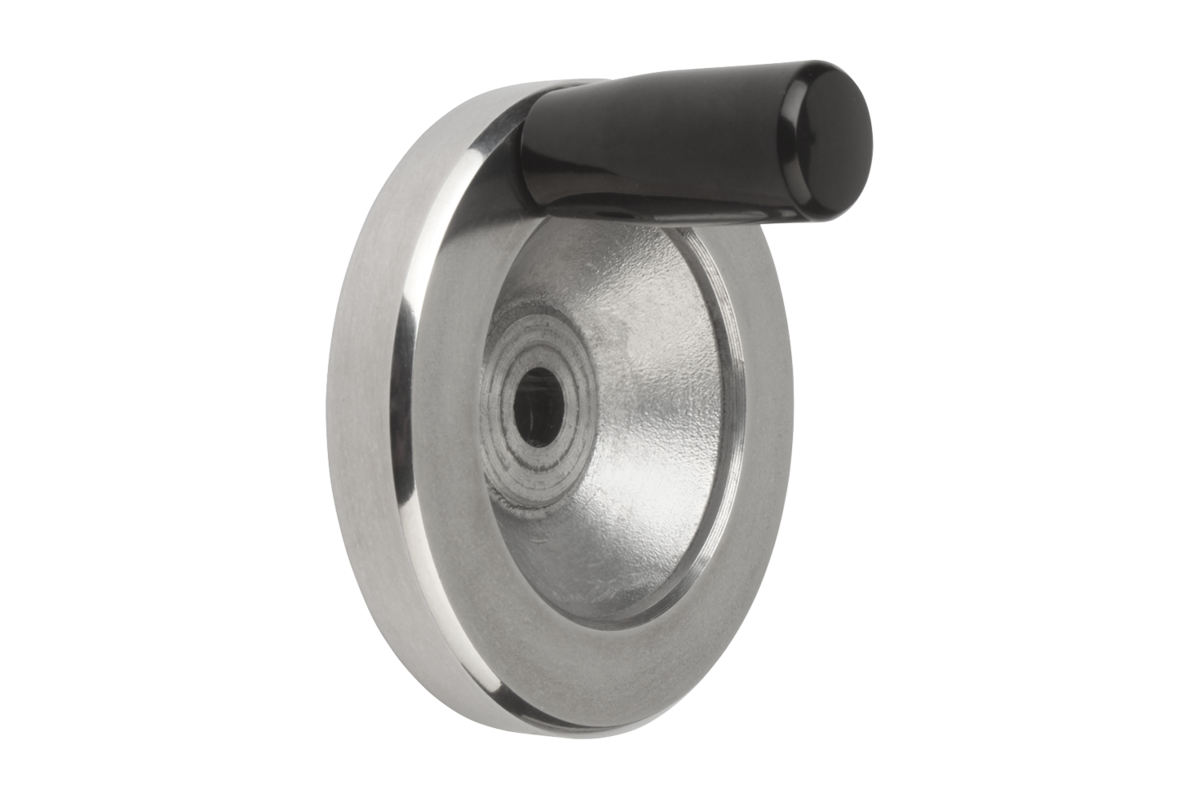

BeskrivningMaterial:Skivratt av aluminium.
Cylinderhandtag av duroplast PF 31, svart, DIN 7708, axeldel av förzinkat stål.Utförande:Rattkransen är svarvad och polerad.
På begäran:Nav med innerfyrkant eller plastbelagda skivrattar.Speciellt:

NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.

Datablad K0161_MDG Skivrattar av aluminium, med cylinderhandtag, vridbart

202 kB

Ritningar

Artikelval/-filter.

Beställningsnr.	Utförande 1	D1	D2	D3	L1	L3	B3	T	Vridbart cylinderhandtag	Pris
K0161.4080X10	passhål	80	10H7	26	16	31	-	-	ø18 x M6 x 40	165,21 SEK
K0161.4080X12	passhål	80	12H7	26	16	31	-	-	ø18 x M6 x 40	165,21 SEK
K0161.4100X10	passhål	100	10H7	31	17	34	-	-	ø18 x M6 x 40	179,39 SEK
K0161.4100X12	passhål	100	12H7	31	17	34	-	-	ø18 x M6 x 40	179,39 SEK
K0161.4125X12	passhål	125	12H7	30	18	37	-	-	ø22 x M8 x 56	219,60 SEK
K0161.4125X14	passhål	125	14H7	30	18	37	-	-	ø22 x M8 x 56	219,60 SEK
K0161.4140X14	passhål	140	14H7	34	19	34	-	-	ø22 x M8 x 56	239,22 SEK
K0161.4140X15	passhål	140	15H7	34	19	34	-	-	ø22 x M8 x 56	239,22 SEK
K0161.4160X15	passhål	160	15H7	40	20	40	-	-	ø26 x M10 x 80	295,84 SEK
K0161.4160X16	passhål	160	16H7	40	20	40	-	-	ø26 x M10 x 80	295,84 SEK
K0161.4200X18	passhål	200	18H7	50	24	46	-	-	ø26 x M10 x 80	366,36 SEK
K0161.4200X20	passhål	200	20H7	50	24	46	-	-	ø26 x M10 x 80	366,36 SEK
K0161.4250X22	passhål	250	22H7	50	28	49	-	-	ø31 x M12 x 102	561,48 SEK
K0161.4250X24	passhål	250	24H7	50	28	49	-	-	ø31 x M12 x 102	561,48 SEK
K0161.5080X10	passhål med spår	80	10H7	26	16	31	3	11,4	ø18 x M6 x 40	179,68 SEK
K0161.5080X12	passhål med spår	80	12H7	26	16	31	4	13,8	ø18 x M6 x 40	179,68 SEK
K0161.5100X10	passhål med spår	100	10H7	31	17	34	3	11,4	ø18 x M6 x 40	194,35 SEK
K0161.5100X12	passhål med spår	100	12H7	31	17	34	4	13,8	ø18 x M6 x 40	194,35 SEK
K0161.5125X12	passhål med spår	125	12H7	30	18	37	4	13,8	ø22 x M8 x 56	234,95 SEK
K0161.5125X14	passhål med spår	125	14H7	30	18	37	5	16,3	ø22 x M8 x 56	234,95 SEK
K0161.5140X14	passhål med spår	140	14H7	34	19	34	5	16,3	ø22 x M8 x 56	254,96 SEK
K0161.5140X15	passhål med spår	140	15H7	34	19	34	5	17,3	ø22 x M8 x 56	254,96 SEK
K0161.5160X15	passhål med spår	160	15H7	40	20	40	5	17,3	ø26 x M10 x 80	311,19 SEK
K0161.5160X16	passhål med spår	160	16H7	40	20	40	5	18,3	ø26 x M10 x 80	311,19 SEK
K0161.5200X18	passhål med spår	200	18H7	50	24	46	6	20,8	ø26 x M10 x 80	384,62 SEK
K0161.5200X20	passhål med spår	200	20H7	50	24	46	6	22,8	ø26 x M10 x 80	384,62 SEK
K0161.5250X22	passhål med spår	250	22H7	50	28	49	6	24,8	ø31 x M12 x 102	584,41 SEK
K0161.5250X24	passhål med spår	250	24H7	50	28	49	8	27,3	ø31 x M12 x 102	584,41 SEK
