Artikelbeskrivning/produktbilder

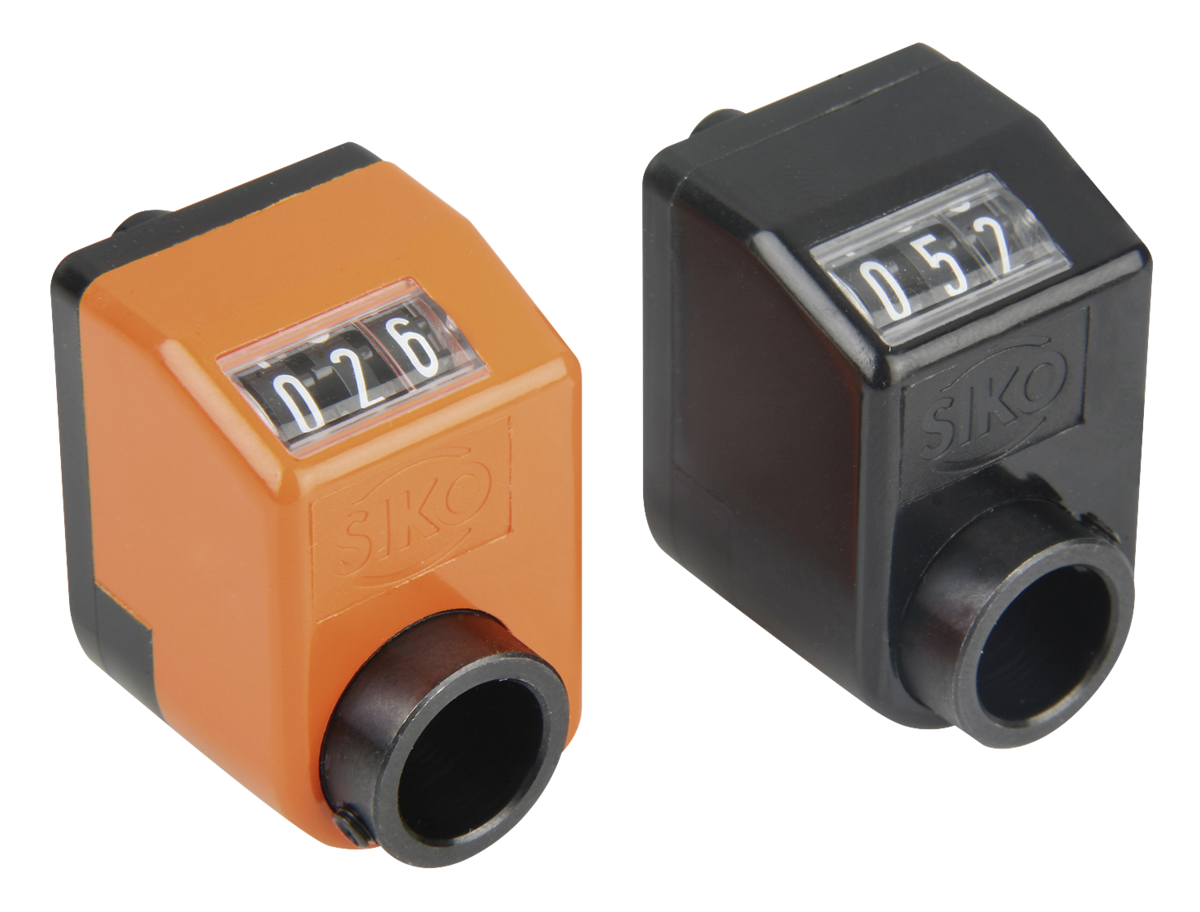

BeskrivningMaterial:Hus i polyamid 6.
Hålaxel i stål.
Siktfönster i plast.
Gängat stift i stål.
Utförande:Hus slagfast.
Hålaxel brunerad.
Gängat stift svart
Sifferhjul svarta, siffror vita.
Anmärkning:Med positionsvisare kan man avläsa de inställda mätvärdena direkt.
Dessutom kan man välja visningsvärdet per spindelvarv (motsvarande spindelns stigning), så att de olika visningsvärdena kan realiseras med ett utväxlingsdrev.
Positionsvisarna är små och behändiga men har ändå mycket tydlig visning. De är speciellt lämpliga för små spindelavstånd och små axeldiametrar och har ett vridmomentstöd som monteras i ett hål på motsatta sidan.

** Ange monteringsläge vid 1:a asterisken och räkneriktning vid den 2:a asterisken. (Se beställningsexempel ”Monteringsläge, räkneriktning”).
Tekniska data– Räkneverk bestående av 3 dekader
– Sifferhöjd ca 4 mm
– Hålaxel-Ø 10 H7 mm
– Temperaturbeständiga upp till 80 °C
– Olje- och lösningsmedelbeständiga
På begäran:– Drivaxel i rostfritt stål
– Visning för tum

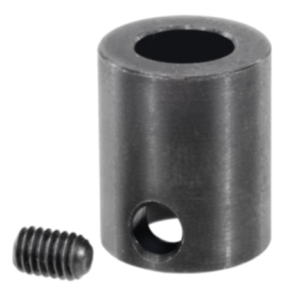

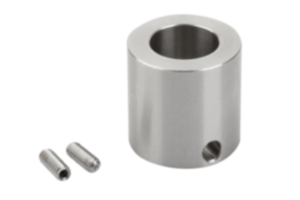

Tillbehör:– Reduceringshylsa K0412Speciellt:
RoHS
NedladdningHär finns informationen samlad som PDF:

Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
 Datablad K0408 Positionsvisare 226 kB

Ritningar

Positionsvisare

Artikelval/-filter.

Beställningsnr.Färg
grundkropp
BDHLStigningMonteringsläge

RäkneriktningIndikering
efter ett
varv
Komma
på ställe
Max.
Varvtal
v/min
CADTillb.PrisBeställ
K0408.01001111ren orange RAL 20042610332211 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn01,01500  484,46 SEK
K0408.01001121ren orange RAL 20042610332211 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn01,01500  484,46 SEK
K0408.01001211ren orange RAL 20042610332212 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn01,01500  484,46 SEK
K0408.01001221ren orange RAL 20042610332212 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn01,01500  484,46 SEK
K0408.01001311ren orange RAL 20042610332213 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn01,01500  484,46 SEK
K0408.01001321ren orange RAL 20042610332213 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn01,01500  484,46 SEK
K0408.01001411ren orange RAL 20042610332214 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn01,01500  484,46 SEK
K0408.01001421ren orange RAL 20042610332214 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn01,01500  484,46 SEK
K0408.02001111ren orange RAL 20042610332221 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn02,01500  484,46 SEK
K0408.02001121ren orange RAL 20042610332221 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn02,01500  484,46 SEK
K0408.02001211ren orange RAL 20042610332222 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn02,01500  484,46 SEK
K0408.02001221ren orange RAL 20042610332222 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn02,01500  484,46 SEK
K0408.02001311ren orange RAL 20042610332223 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn02,01500  484,46 SEK
K0408.02001321ren orange RAL 20042610332223 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn02,01500  484,46 SEK
K0408.02001411ren orange RAL 20042610332224 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn02,01500  484,46 SEK
K0408.02001421ren orange RAL 20042610332224 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn02,01500  484,46 SEK
K0408.02501111ren orange RAL 2004261033222,51 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn02,51500  484,46 SEK
K0408.02501121ren orange RAL 2004261033222,51 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn02,51500  484,46 SEK
K0408.02501211ren orange RAL 2004261033222,52 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn02,51500  484,46 SEK
K0408.02501221ren orange RAL 2004261033222,52 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn02,51500  484,46 SEK
K0408.02501311ren orange RAL 2004261033222,53 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn02,51500  484,46 SEK
K0408.02501321ren orange RAL 2004261033222,53 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn02,51500  484,46 SEK
K0408.02501411ren orange RAL 2004261033222,54 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn02,51500  484,46 SEK
K0408.02501421ren orange RAL 2004261033222,54 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn02,51500  484,46 SEK
K0408.03001111ren orange RAL 20042610332231 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn03,01500  484,46 SEK
K0408.03001121ren orange RAL 20042610332231 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn03,01500  484,46 SEK
K0408.03001211ren orange RAL 20042610332232 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn03,01500  484,46 SEK
K0408.03001221ren orange RAL 20042610332232 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn03,01500  484,46 SEK
K0408.03001311ren orange RAL 20042610332233 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn03,01500  484,46 SEK
K0408.03001321ren orange RAL 20042610332233 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn03,01500  484,46 SEK
K0408.03001411ren orange RAL 20042610332234 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn03,01500  484,46 SEK
K0408.03001421ren orange RAL 20042610332234 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn03,01500  484,46 SEK
K0408.04001111ren orange RAL 20042610332241 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn04,01375  484,46 SEK
K0408.04001121ren orange RAL 20042610332241 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn04,01375  484,46 SEK
K0408.04001211ren orange RAL 20042610332242 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn04,01375  484,46 SEK
K0408.04001221ren orange RAL 20042610332242 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn04,01375  484,46 SEK
K0408.04001311ren orange RAL 20042610332243 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn04,01375  484,46 SEK
K0408.04001321ren orange RAL 20042610332243 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn04,01375  484,46 SEK
K0408.04001411ren orange RAL 20042610332244 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn04,01375  484,46 SEK
K0408.04001421ren orange RAL 20042610332244 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn04,01375  484,46 SEK
K0408.05001111ren orange RAL 20042610332251 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn05,01300  484,46 SEK
K0408.05001121ren orange RAL 20042610332251 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn05,01300  484,46 SEK
K0408.05001211ren orange RAL 20042610332252 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn05,01300  484,46 SEK
K0408.05001221ren orange RAL 20042610332252 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn05,01300  484,46 SEK
K0408.05001311ren orange RAL 20042610332253 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn05,01300  484,46 SEK
K0408.05001321ren orange RAL 20042610332253 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn05,01300  484,46 SEK
K0408.05001411ren orange RAL 20042610332254 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn05,01300  484,46 SEK
K0408.05001421ren orange RAL 20042610332254 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn05,01300  484,46 SEK
K0408.06001111ren orange RAL 20042610332261 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn06,01250  484,46 SEK
K0408.06001121ren orange RAL 20042610332261 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn06,01250  484,46 SEK
K0408.06001211ren orange RAL 20042610332262 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn06,01250  484,46 SEK
K0408.06001221ren orange RAL 20042610332262 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn06,01250  484,46 SEK
K0408.06001311ren orange RAL 20042610332263 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn06,01250  484,46 SEK
K0408.06001321ren orange RAL 20042610332263 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn06,01250  484,46 SEK
K0408.06001411ren orange RAL 20042610332264 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn06,01250  484,46 SEK
K0408.06001421ren orange RAL 20042610332264 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn06,01250  484,46 SEK
K0408.08001111ren orange RAL 20042610332281 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn08,01180  484,46 SEK
K0408.08001121ren orange RAL 20042610332281 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn08,01180  484,46 SEK
K0408.08001211ren orange RAL 20042610332282 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn08,01180  484,46 SEK
K0408.08001221ren orange RAL 20042610332282 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn08,01180  484,46 SEK
K0408.08001311ren orange RAL 20042610332283 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn08,01180  484,46 SEK
K0408.08001321ren orange RAL 20042610332283 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn08,01180  484,46 SEK
K0408.08001411ren orange RAL 20042610332284 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn08,01180  484,46 SEK
K0408.08001421ren orange RAL 20042610332284 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn08,01180  484,46 SEK
K0408.10001111ren orange RAL 200426103322101 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn10,01150  484,46 SEK
K0408.10001121ren orange RAL 200426103322101 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn10,01150  484,46 SEK
K0408.10001211ren orange RAL 200426103322102 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn10,01150  484,46 SEK
K0408.10001221ren orange RAL 200426103322102 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn10,01150  484,46 SEK
K0408.10001311ren orange RAL 200426103322103 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn10,01150  484,46 SEK
K0408.10001321ren orange RAL 200426103322103 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn10,01150  484,46 SEK
K0408.10001411ren orange RAL 200426103322104 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn10,01150  484,46 SEK
K0408.10001421ren orange RAL 200426103322104 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn10,01150  484,46 SEK
K0408.01001112svart2610332211 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn01,01500  484,46 SEK
K0408.01001122svart2610332211 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn01,01500  484,46 SEK
K0408.01001212svart2610332212 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn01,01500  484,46 SEK
K0408.01001222svart2610332212 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn01,01500  484,46 SEK
K0408.01001312svart2610332213 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn01,01500  484,46 SEK
K0408.01001322svart2610332213 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn01,01500  484,46 SEK
K0408.01001412svart2610332214 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn01,01500  484,46 SEK
K0408.01001422svart2610332214 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn01,01500  484,46 SEK
K0408.02001112svart2610332221 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn02,01500  484,46 SEK
K0408.02001122svart2610332221 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn02,01500  484,46 SEK
K0408.02001212svart2610332222 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn02,01500  484,46 SEK
K0408.02001222svart2610332222 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn02,01500  484,46 SEK
K0408.02001312svart2610332223 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn02,01500  484,46 SEK
K0408.02001322svart2610332223 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn02,01500  484,46 SEK
K0408.02001412svart2610332224 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn02,01500  484,46 SEK
K0408.02001422svart2610332224 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn02,01500  484,46 SEK
K0408.02501112svart261033222,51 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn02,51500  484,46 SEK
K0408.02501122svart261033222,51 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn02,51500  484,46 SEK
K0408.02501212svart261033222,52 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn02,51500  484,46 SEK
K0408.02501222svart261033222,52 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn02,51500  484,46 SEK
K0408.02501312svart261033222,53 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn02,51500  484,46 SEK
K0408.02501322svart261033222,53 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn02,51500  484,46 SEK
K0408.02501412svart261033222,54 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn02,51500  484,46 SEK
K0408.02501422svart261033222,54 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn02,51500  484,46 SEK
K0408.03001112svart2610332231 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn03,01500  484,46 SEK
K0408.03001122svart2610332231 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn03,01500  484,46 SEK
K0408.03001212svart2610332232 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn03,01500  484,46 SEK
K0408.03001222svart2610332232 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn03,01500  484,46 SEK
K0408.03001312svart2610332233 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn03,01500  484,46 SEK
K0408.03001322svart2610332233 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn03,01500  484,46 SEK
K0408.03001412svart2610332234 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn03,01500  484,46 SEK
K0408.03001422svart2610332234 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn03,01500  484,46 SEK
K0408.04001112svart2610332241 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn04,01375  484,46 SEK
K0408.04001122svart2610332241 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn04,01375  484,46 SEK
K0408.04001212svart2610332242 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn04,01375  484,46 SEK
K0408.04001222svart2610332242 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn04,01375  484,46 SEK
K0408.04001312svart2610332243 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn04,01375  484,46 SEK
K0408.04001322svart2610332243 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn04,01375  484,46 SEK
K0408.04001412svart2610332244 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn04,01375  484,46 SEK
K0408.04001422svart2610332244 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn04,01375  484,46 SEK
K0408.05001112svart2610332251 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn05,01300  484,46 SEK
K0408.05001122svart2610332251 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn05,01300  484,46 SEK
K0408.05001212svart2610332252 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn05,01300  484,46 SEK
K0408.05001222svart2610332252 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn05,01300  484,46 SEK
K0408.05001312svart2610332253 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn05,01300  484,46 SEK
K0408.05001322svart2610332253 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn05,01300  484,46 SEK
K0408.05001412svart2610332254 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn05,01300  484,46 SEK
K0408.05001422svart2610332254 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn05,01300  484,46 SEK
K0408.06001112svart2610332261 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn06,01250  484,46 SEK
K0408.06001122svart2610332261 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn06,01250  484,46 SEK
K0408.06001212svart2610332262 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn06,01250  484,46 SEK
K0408.06001222svart2610332262 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn06,01250  484,46 SEK
K0408.06001312svart2610332263 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn06,01250  484,46 SEK
K0408.06001322svart2610332263 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn06,01250  484,46 SEK
K0408.06001412svart2610332264 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn06,01250  484,46 SEK
K0408.06001422svart2610332264 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn06,01250  484,46 SEK
K0408.08001112svart2610332281 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn08,01180  484,46 SEK
K0408.08001122svart2610332281 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn08,01180  484,46 SEK
K0408.08001212svart2610332282 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn08,01180  484,46 SEK
K0408.08001222svart2610332282 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn08,01180  484,46 SEK
K0408.08001312svart2610332283 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn08,01180  484,46 SEK
K0408.08001322svart2610332283 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn08,01180  484,46 SEK
K0408.08001412svart2610332284 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn08,01180  484,46 SEK
K0408.08001422svart2610332284 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn08,01180  484,46 SEK
K0408.10001112svart26103322101 - Bohrung horizontal unten, Display oben1 - im Uhrzeigersinn10,01150  484,46 SEK
K0408.10001122svart26103322101 - Bohrung horizontal unten, Display oben2 - gegen Uhrzeigersinn10,01150  484,46 SEK
K0408.10001212svart26103322102 - Bohrung horizontal unten, Display frontal1 - im Uhrzeigersinn10,01150  484,46 SEK
K0408.10001222svart26103322102 - Bohrung horizontal unten, Display frontal2 - gegen Uhrzeigersinn10,01150  484,46 SEK
K0408.10001312svart26103322103 - Bohrung vertikal, Display oben1 - im Uhrzeigersinn10,01150  484,46 SEK
K0408.10001322svart26103322103 - Bohrung vertikal, Display oben2 - gegen Uhrzeigersinn10,01150  484,46 SEK
K0408.10001412svart26103322104 - Bohrung horizontal oben, Display unten1 - im Uhrzeigersinn10,01150  484,46 SEK
K0408.10001422svart26103322104 - Bohrung horizontal oben, Display unten2 - gegen Uhrzeigersinn10,01150  484,46 SEK
Sök
Varukorg
Antal artiklar: 0
Summa: 0,00 SEK
Visa
Tillgänglighet
Här kan du kontrollera artiklarnas tillgänglighet.
Sverige
Sitemap Skriv ut Nyhetsbrev Top
Copyright © 2020 HEINRICH KIPP WERK KG · Med förbehåll för alla rättigheter. Tel. +46 54 565 500 · Fax +46 54 565 611 · info@kipp.se
