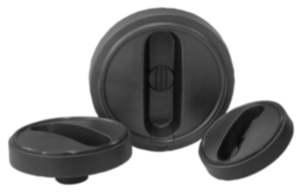

Artikelbeskrivning/produktbilder |
|
|
BeskrivningMaterial:Termoplast, svartgrå.Utförande:Brunerade ståldelar.Anmärkning:Navskyddet levereras omonterat. Handrattarna kan fästas på en axel med tvärstift eller en cylinderskruv DIN 6912 och en bricka DIN 7349 axiellt med passkil. I utförandena med tvärhål fästs de med det iskruvade gängstiftet ISO 4027 (DIN 914).Speciellt: NedladdningHär finns informationen samlad som PDF:
Letar du efter CAD-data? Dem hittar du direkt i produkttabellen.
|

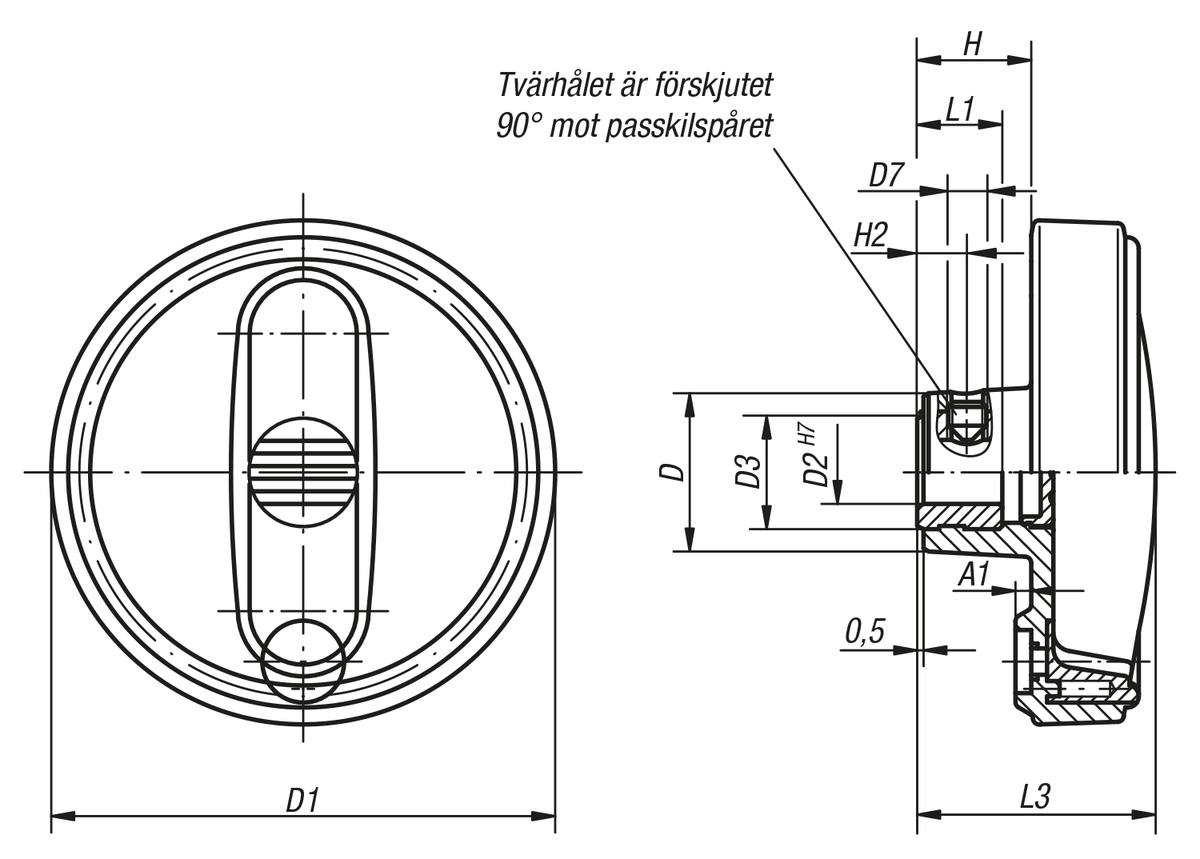

Beställningsnr. | Utförande 1 | Utförande 2 | D | D1 | D2 | D3 | D7 | A1 | H | H2 | L1 | L3 | B3
| T
| CAD | Tillb. | Pris | Beställ |
---|
K0256.108008 | passhål | utan tvärhål | 25 | 80 | 8H7 | 19 | - | 2,5 | 17,5 | - | 13 | 37,5 | - | - |  | | 75,81 SEK | | K0256.108010 | passhål | utan tvärhål | 25 | 80 | 10H7 | 19 | - | 2,5 | 17,5 | - | 13 | 37,5 | - | - |  | | 75,81 SEK | | K0256.108012 | passhål | utan tvärhål | 25 | 80 | 12H7 | 19 | - | 2,5 | 17,5 | - | 13 | 37,5 | - | - |  | | 75,81 SEK | | K0256.210010 | passhål | utan tvärhål | 28 | 100 | 10H7 | 19 | - | 3 | 20 | - | 13 | 44 | - | - |  | | 96,90 SEK | | K0256.210012 | passhål | utan tvärhål | 28 | 100 | 12H7 | 19 | - | 3 | 20 | - | 13 | 44 | - | - |  | | 96,90 SEK | | K0256.312512 | passhål | utan tvärhål | 35 | 125 | 12H7 | 25 | - | 4 | 23,5 | - | 18,5 | 53 | - | - |  | | 134,90 SEK | | K0256.312514 | passhål | utan tvärhål | 35 | 125 | 14H7 | 25 | - | 4 | 23,5 | - | 18,5 | 53 | - | - |  | | 134,90 SEK | | K0256.312516 | passhål | utan tvärhål | 35 | 125 | 16H7 | 25 | - | 4 | 23,5 | - | 18,5 | 53 | - | - |  | | 134,90 SEK | | K0256.416014 | passhål | utan tvärhål | 45 | 160 | 14H7 | 25 | - | 5,6 | 28 | - | 18,5 | 64,5 | - | - |  | | 153,90 SEK | | K0256.416016 | passhål | utan tvärhål | 45 | 160 | 16H7 | 25 | - | 5,6 | 28 | - | 18,5 | 64,5 | - | - |  | | 153,90 SEK | | K0256.10800802 | passhål med spår | utan tvärhål | 25 | 80 | 8H7 | 19 | - | 2,5 | 17,5 | - | 13 | 37,5 | 2 | 9 |  | | 99,75 SEK | | K0256.10801003 | passhål med spår | utan tvärhål | 25 | 80 | 10H7 | 19 | - | 2,5 | 17,5 | - | 13 | 37,5 | 3 | 11,4 |  | | 99,75 SEK | | K0256.10801204 | passhål med spår | utan tvärhål | 25 | 80 | 12H7 | 19 | - | 2,5 | 17,5 | - | 13 | 37,5 | 4 | 13,8 |  | | 99,75 SEK | | K0256.21001003 | passhål med spår | utan tvärhål | 28 | 100 | 10H7 | 19 | - | 3 | 20 | - | 13 | 44 | 3 | 11,4 |  | | 120,56 SEK | | K0256.21001204 | passhål med spår | utan tvärhål | 28 | 100 | 12H7 | 19 | - | 3 | 20 | - | 13 | 44 | 4 | 13,8 |  | | 120,56 SEK | | K0256.31251204 | passhål med spår | utan tvärhål | 35 | 125 | 12H7 | 25 | - | 4 | 23,5 | - | 18,5 | 53 | 4 | 13,8 |  | | 158,37 SEK | | K0256.31251405 | passhål med spår | utan tvärhål | 35 | 125 | 14H7 | 25 | - | 4 | 23,5 | - | 18,5 | 53 | 5 | 16,3 |  | | 158,37 SEK | | K0256.31251605 | passhål med spår | utan tvärhål | 35 | 125 | 16H7 | 25 | - | 4 | 23,5 | - | 18,5 | 53 | 5 | 18,3 |  | | 158,37 SEK | | K0256.41601405 | passhål med spår | utan tvärhål | 45 | 160 | 14H7 | 25 | - | 5,6 | 28 | - | 18,5 | 64,5 | 5 | 16,3 |  | | 177,56 SEK | | K0256.41601605 | passhål med spår | utan tvärhål | 45 | 160 | 16H7 | 25 | - | 5,6 | 28 | - | 18,5 | 64,5 | 5 | 18,3 |  | | 177,56 SEK | | K0256.1080086 | passhål | med tvärhål | 25 | 80 | 8H7 | 19 | M6 | 2,5 | 17,5 | 7,5 | 13 | 37,5 | - | - |  | | 105,64 SEK | | K0256.1080106 | passhål | med tvärhål | 25 | 80 | 10H7 | 19 | M6 | 2,5 | 17,5 | 7,5 | 13 | 37,5 | - | - |  | | 105,64 SEK | | K0256.1080126 | passhål | med tvärhål | 25 | 80 | 12H7 | 19 | M6 | 2,5 | 17,5 | 7,5 | 13 | 37,5 | - | - |  | | 105,64 SEK | | K0256.2100106 | passhål | med tvärhål | 28 | 100 | 10H7 | 19 | M6 | 3 | 20 | 7,5 | 13 | 44 | - | - |  | | 126,83 SEK | | K0256.2100126 | passhål | med tvärhål | 28 | 100 | 12H7 | 19 | M6 | 3 | 20 | 7,5 | 13 | 44 | - | - |  | | 126,83 SEK | | K0256.3125126 | passhål | med tvärhål | 35 | 125 | 12H7 | 25 | M6 | 4 | 23,5 | 7,5 | 18,5 | 53 | - | - |  | | 164,83 SEK | | K0256.3125146 | passhål | med tvärhål | 35 | 125 | 14H7 | 25 | M6 | 4 | 23,5 | 7,5 | 18,5 | 53 | - | - |  | | 164,83 SEK | | K0256.3125166 | passhål | med tvärhål | 35 | 125 | 16H7 | 25 | M6 | 4 | 23,5 | 7,5 | 18,5 | 53 | - | - |  | | 164,83 SEK | | K0256.4160146 | passhål | med tvärhål | 45 | 160 | 14H7 | 25 | M6 | 5,6 | 28 | 7,5 | 18,5 | 64,5 | - | - |  | | 183,92 SEK | | K0256.4160166 | passhål | med tvärhål | 45 | 160 | 16H7 | 25 | M6 | 5,6 | 28 | 7,5 | 18,5 | 64,5 | - | - |  | | 183,92 SEK | | K0256.108008026 | passhål med spår | med tvärhål | 25 | 80 | 8H7 | 19 | M6 | 2,5 | 17,5 | 7,5 | 13 | 37,5 | 2 | 9 |  | | 129,58 SEK | | K0256.108010036 | passhål med spår | med tvärhål | 25 | 80 | 10H7 | 19 | M6 | 2,5 | 17,5 | 7,5 | 13 | 37,5 | 3 | 11,4 |  | | 129,58 SEK | | K0256.108012046 | passhål med spår | med tvärhål | 25 | 80 | 12H7 | 19 | M6 | 2,5 | 17,5 | 7,5 | 13 | 37,5 | 4 | 13,8 |  | | 129,58 SEK | | K0256.210010036 | passhål med spår | med tvärhål | 28 | 100 | 10H7 | 19 | M6 | 3 | 20 | 7,5 | 13 | 44 | 3 | 11,4 |  | | 150,48 SEK | | K0256.210012046 | passhål med spår | med tvärhål | 28 | 100 | 12H7 | 19 | M6 | 3 | 20 | 7,5 | 13 | 44 | 4 | 13,8 |  | | 150,48 SEK | | K0256.312512046 | passhål med spår | med tvärhål | 35 | 125 | 12H7 | 25 | M6 | 4 | 23,5 | 7,5 | 18,5 | 53 | 4 | 13,8 |  | | 188,20 SEK | | K0256.312514056 | passhål med spår | med tvärhål | 35 | 125 | 14H7 | 25 | M6 | 4 | 23,5 | 7,5 | 18,5 | 53 | 5 | 16,3 |  | | 188,20 SEK | | K0256.312516056 | passhål med spår | med tvärhål | 35 | 125 | 16H7 | 25 | M6 | 4 | 23,5 | 7,5 | 18,5 | 53 | 5 | 18,3 |  | | 188,20 SEK | | K0256.416014056 | passhål med spår | med tvärhål | 45 | 160 | 14H7 | 25 | M6 | 5,6 | 28 | 7,5 | 18,5 | 64,5 | 5 | 16,3 |  | | 207,58 SEK | | K0256.416016056 | passhål med spår | med tvärhål | 45 | 160 | 16H7 | 25 | M6 | 5,6 | 28 | 7,5 | 18,5 | 64,5 | 5 | 18,3 |  | | 207,58 SEK | |
